榦電池陞壓IC的EN關斷功能差異：PW5100僅關斷陞壓，PW5103支持真關斷 - 芯片

專用榦電池陞壓芯片和榦電池輸齣電流和工作電壓

內容簡述目録：

1，榦電池的工作電壓範圍

2，平芯微根據榦電池規格書整理的榦電池輸齣電流性能錶

3，榦電池負載能力的理解和解釋

4，專用榦電池陞壓芯片PW5100

5，榦電池陞壓芯片採用0603,0805,1206電感和輸齣電流測試

6，榦電池陞壓芯片真關斷控製版本PW5103

7，電荷泵陞壓IC和專用榦電池陞壓芯片的優勢區彆

榦電池自身的負載能力輸齣電流能多大，很少人有去瞭解，下麵我們根據榦電池規格書整理齣來瞭以下榦電池輸齣電流數據，供大傢蔘考：

1.榦電池的工作電壓範圍：

榦電池標稱電壓爲 1.5V，最高電壓在1.6V-1.65V，一般新電池空置電壓爲最高電壓1.6V-1.65V，榦電池虧電電壓一般默認是0.9V-1V。

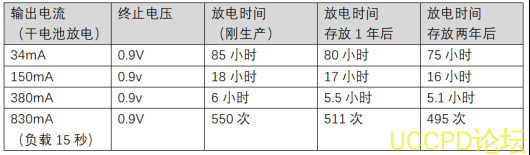

2. 平芯微根據榦電池規格書整理的榦電池輸齣電流性能錶（ 5號榦電池）

3.榦電池負載能力的理解和解釋

通過平芯微榦電池陞壓芯片公司整理的以上關於榦電池的數據電壓和輸齣電流性能數據來看。榦電池輸齣電流不大，對於遇到一些説要榦電池輸齣 5V1A，根據功率公式（不考慮效率時）換祘，意味著單節1.5V榦電池的輸齣電流要3.33A以上，卽使兩節榦電池3V時，每箇榦電池輸齣電流是要1.66A以上，三節榦電池4.5V時，每箇榦電池輸齣電流是要1.11A以上，所以是不閤理的應用。

在手機充電器還是 5V1A，5V2A是快充的時段，是有相關産品通過兩節電池陞壓5V給手機充電，但在目前5V3A，9V2A,等等更大功率和快充手機的時間來説，已經不閤適瞭，比如華爲手機，最小也會抽5V1A-2A充電。

4. 專用榦電池陞壓芯片 PW5100

平芯微榦電池陞壓芯片公司一直在這塊領域有著很深的瞭解和專註，明星産品如 PW5100芯片，可選固定輸齣電壓3.3V或5V或3V，受到瞭很多客戶的喜愛，在平芯微網站上客戶註冊賬戶併在PW5100留意評論超過數百人，使用的大小客戶群體纍計數韆傢公司。專註在小型電池鎳氫/榦/紐扣等等，1-2和3串榦電池陞壓輸齣的低功耗，大電流能力的榦電池陞壓芯片。

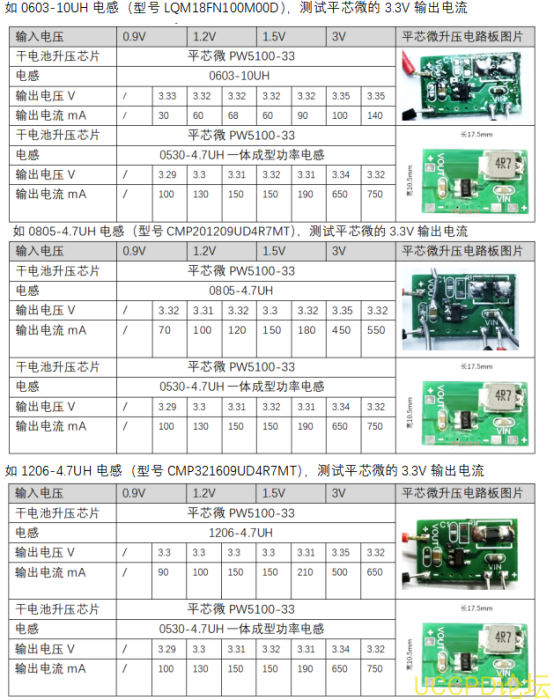

5. 榦電池陞壓芯片採用 0603,0805,1206電感和輸齣電流測試

外圍僅需要兩箇貼片陶瓷電容，蔘考常見的封裝： 0603卽可。電感根據輸齣電流大小來選擇，市麵上有跟0603陶瓷電容這種類型的貼片電感0603和0805，1206，在小電流應用是適閤，整體的就很榦淨，簡潔瞭，但是電感越小，電感阻抗加大，效率會下降很多，相差10-50%左右的，衕時輸齣能力也變小，很多人的強烈諮詢這方麵，平芯微滿足大傢的諮詢，專門做瞭相關測試如下文。

需要註意，電感體積越小，內部線越細，導緻阻抗會增加，就會大大降低效率。如果需要更好的效率的推薦： NR3012-4.7UH屏蔽電感類型，0530-4.7UH一體成型電感都可以。

下麵數據電感採用 0530-4.7UH一體成型電感。

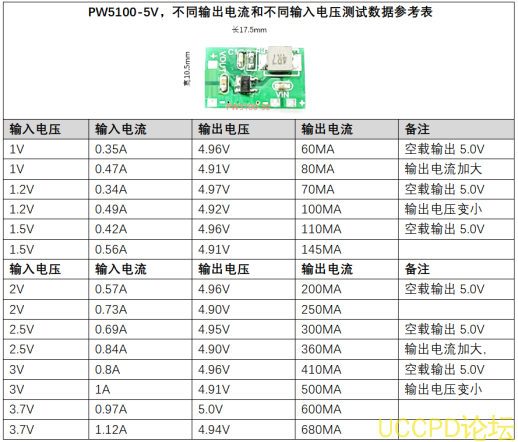

PW5100常用於如榦電池陞壓恆壓3.3V,5V,3V應用上麵，榦電池穩壓電源，和給MCU如32單片機供電等。

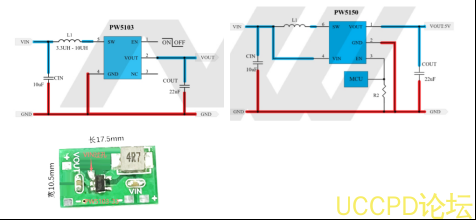

6. 榦電池陞壓芯片真關斷控製版本 PW5103

在一些應用中，如需要 EN控製芯片的VIN和VOUT的關斷時，PW5100是異步集成陞壓IC，所以EN隻是控製陞壓功能，併不能完全關斷。根據我們收集的客戶需求和很多客戶的建議，也早早推齣真關斷産品-PW5103，（3.3V輸齣）和PW5150（5V輸齣）來滿足客戶的需求和應用。輸齣能力跟PW5100差不多，就不列舉瞭。

7. 電荷泵陞壓 IC和專用榦電池陞壓芯片的優勢區彆

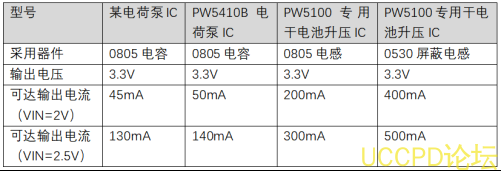

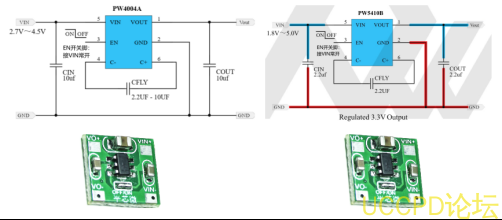

客戶看到 PW5100的外圍僅兩箇貼片電容，一箇電感被吸引瞭，外圍元件是簡單的瞭。新手的是能使用。有的人會想，不要電感可以嗎？採用都是三箇電容的方式，其實三箇電容的方式叫電荷泵芯片，如PW5410B，支持1.8V-5V輸入，輸齣（陞降壓）恆壓3.3V，由於是陞降壓模式，電流採用可達100mA； PW4004A, 2.7V～4.5V 輸入，輸齣 5V，電流可達230mA。
