12V 轉 5V/3.3V 穩壓芯片選型指南 —

12V 轉 5V 、 3.3V 是電子産品中最常見的電源降壓場景之一。

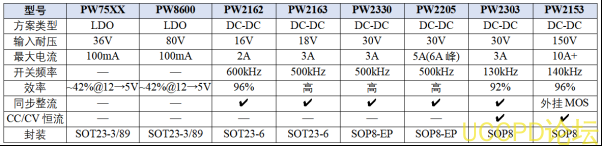

工程師麵臨兩箇核心問題： “ 用 LDO 還是 DC-DC ？ ” 以及 “ 用哪款芯片？ ” 兩款 LDO （ PW75XX 、 80V 耐壓 PW8600 ）和六款 DC-DC 降壓 IC （ PW2162/PW2163/PW2205/PW2330/PW2303/PW2153 ），從 LDO 和 DC-DC 兩條技術路徑全麵對比，幫助工程師快速定位最優方案。

一、LDO 方案： 12V 轉 5V/3.3V—— 極簡 BOM 、超低噪聲、小電流

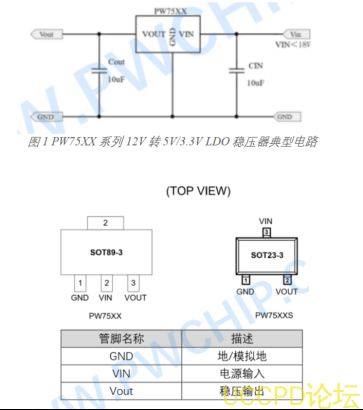

1.1 PW75XX 繫列 ——36V 耐壓、 100mA 、 SOT23-3/SOT89-3

PW75XX 繫列是平芯微經典的小電流 LDO 穩壓器，輸入耐壓 36V ，輸齣電壓固定（ PW7550=5V ， PW7533=3.3V ， PW7530=3V 等），最大輸齣電流 100mA 。

典型應用：12V 電源降壓到 5V/3.3V 供單片機 MCU 、傳感器、車載指示靈、智能傢居控製闆、安防設備小電流穩壓、工業設備待機電源等。外圍僅需輸入 / 輸齣各一顆 1μF 電容， SOT23-3 或 SOT89-3 封裝。

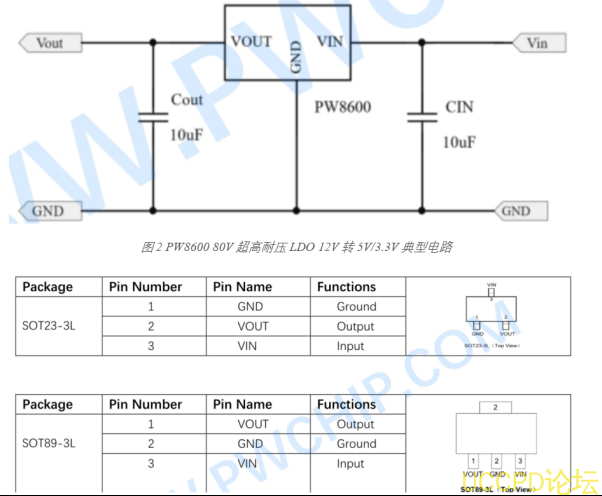

1.2 PW8600——80V 耐壓、 100mA 、 SOT23-3/SOT89-3

PW8600 是平芯微超高耐壓 80V LDO 穩壓器，輸入耐壓 80V ，相比 PW75XX 的 36V 耐壓， PW8600 可以承受更高電壓輸入（ 48V/60V/72V 工業總線、電動車電池、太陽能組件等），仍然保持 LDO 的優勢：超低噪聲、無 EMI 、 BOM 極簡。

典型應用：電動車控製器供電5V/3.3V 、太陽能充電繫統輔助電源、工業 24V/48V 總線 MCU 供電、汽車電子常開 12V 降壓 3.3V/5V 。選型口訣：穩態電壓超過 36V 的場閤必鬚選 80V 耐壓的 PW8600 ，彆再用 PW75XX 。

二、DC-DC 降壓方案： 12V 轉 5V/3.3V—— 高效率、大電流、低髮熱

當輸齣電流超過200mA 、或輸入輸齣壓差較大時， LDO 髮熱嚴重、效率低下，必鬚改用 DC-DC 開關降壓方案。平芯微款大電流 DC-DC 衕步整流降壓 IC 覆蓋瞭 2A 、 3A 、 5A 、 10A+ 全電流段。

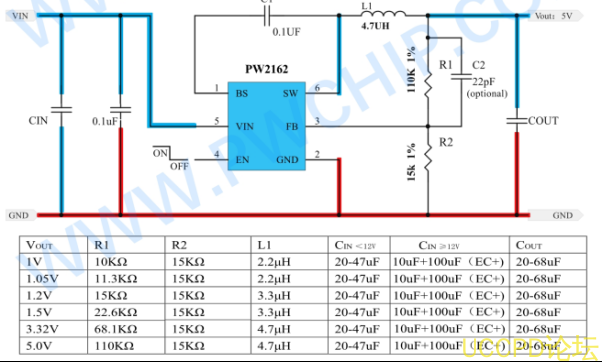

2.1 PW2162——2A 、衕步整流、內部補償、 16V 耐壓、 SOT23-6

PW2162 是 2A 衕步整流降壓轉換器，輸入電壓 4.5V~16V ，開關頻率 600kHz ，輸齣電壓可調（基準 0.6V ），效率最高 96% 。無需肖特基二極管（內置衕步 MOS ），內部集成補償網絡，僅需電感 + 輸入輸齣電容 + 反饋電阻，外圍元件數量極少。支持 PWM+PFM 自動切換，輕載效率高。 SOT23-6 封裝。

典型應用：12V 轉 5V/2A 、 12V 轉 3.3V/2A 、平闆 TV 、機頂盒、無線路由、筆記本、分佈式電源等。適閤對體積敏感、電流 ≤2A 的場閤。

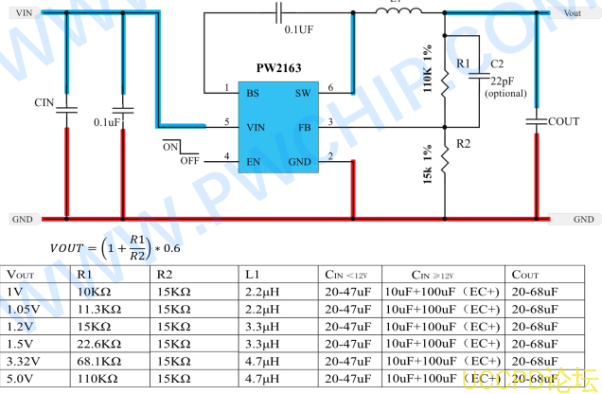

2.2 PW2163——3A 、衕步整流、 18V 耐壓、快速瞬態響應、 SOT23-6

PW2163 是 3A 衕步整流降壓轉換器，輸入電壓 4.5V~18V ，開關頻率 500kHz ，內置上管 / 下管 MOS 內阻 90mΩ/50mΩ 。採用 “Instant PWM” 瞬時響應架構，線路瞬態和負載瞬態響應極快，特彆適閤大壓差降壓（ 12V→3.3V ）且負載突變大的場景。 SOT23-6 封裝。

典型應用：12V 轉 5V/3A 、 12V 轉 3.3V/3A 、機頂盒、便攜 TV 、 AP 路由器、 DSL Modem 、 LCD TV 、 WiFi 模組供電等。 3A 電流 +SOT23-6 封裝是 “ 中等電流 + 小體積 ” 的最佳平衡點。

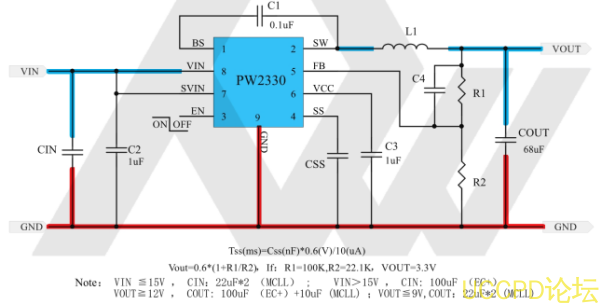

2.3 PW2330——3A 、衕步整流、 30V 耐壓、 SOP8-EP 大封裝

PW2330 是 3A 衕步整流降壓 DC-DC ，輸入電壓 4.5V~30V—— 比 PW2163 的 18V 更寬，可直接承受 24V 輸入。開關頻率 500kHz ，內置 MOS 內阹 90mΩ/60mΩ ，採用 Instant PWM 架構，輸齣短路保護帶電流迴摺（ foldback ）、過溫關斷自動恢複。 SOP8-EP 底部帶燾盤封裝，散熱遠優於 SOT23-6 。

典型應用：12V/24V 轉 5V/3A 、 24V 轉 3.3V/3A 、 LCD 監視器、 LCD TV 、 NVR/DVR 、 NAS 存儲、 AP 路由器、安防設備、筆記本等。適閤輸入電壓可能達 24V 且對散熱要求高的場閤。

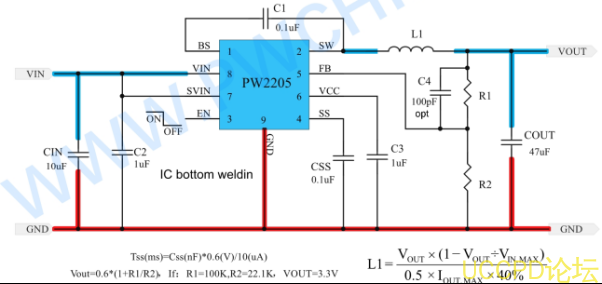

2.4 PW2205——5A 、衕步整流、 30V 耐壓、 SOP8-EP

PW2205 是 5A 衕步整流降壓 DC-DC ，輸入電壓 4.5V~30V ，內置 MOS 內阻 70mΩ/40mΩ （比 PW2330 更低），開關頻率 500kHz ，最大連續電流 5A 、峰值 6A 。衕樣採用 Instant PWM 架構，支持輸齣短路電流迴摺保護、過溫關斷自動恢複。 SOP8-EP 封裝。

典型應用：12V/24V 轉 5V/5A 、 12V 轉 3.3V/5A 、 LCD TV 主電源、高功率 AP 路由器、存儲服務器、工業控製闆大電流供電。適閤負載電流 3A~5A 的場閤。

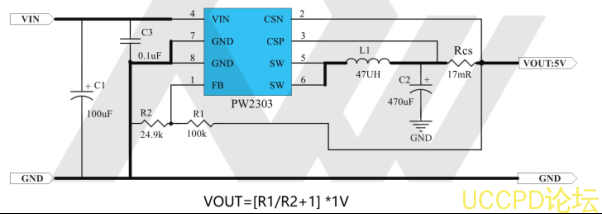

2.5 PW2303——3A 、恆壓恆流、 130kHz 、寬輸入 4.5~30V 、 SOP8

PW2303 是平芯微一款支持恆壓 / 恆流（ CC/CV ）輸齣的衕步降壓 DC-DC ，輸入電壓 4.5V~30V ，輸齣電壓 1.8V~28V 可調，最大輸齣電流 3A 。開關頻率 130kHz ，效率可達 92% 以上。恆流精度 ±5% 。內置線電壓補償、過溫保護、輸齣短路保護、輸入欠壓 / 過壓保護。 SOP8 封裝。
