PW7127+PW4406A*4三串鋰電池充放電保護闆方案，持續6A，過流保護14A，帶NTC過溫

概述

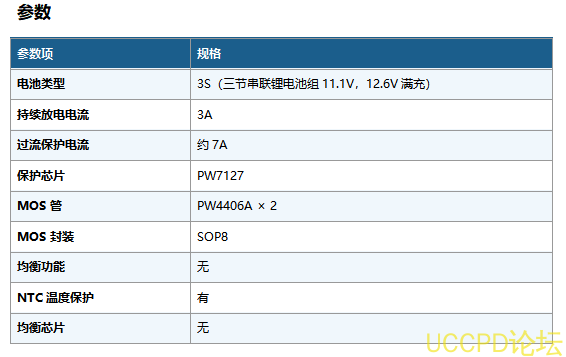

本保護闆採用平芯微自研PW7127保護芯片，搭配PW4406A × 2 MOS管，爲3S（三節串聯鋰電池組11.1V，12.6V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流3A，過流保護閾值約7A。支持NTC溫度保護，安全性更高。

主控芯片介紹

PW7127 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

方案特點

● PW7127帶NTC溫度保護功能，防止電池過溫

● 2顆PW4406A MOS管，7A過流保護，3A持續放電

● SOP8封裝，焊接方便，成本低

● 支持溫度保護，安全性更高

● 適閤對溫度敏感的3S電池組應用

典型應用場景

醫療設備、高端藍牙音箱、高安全要求的便攜産品、儲能設備

接線説明

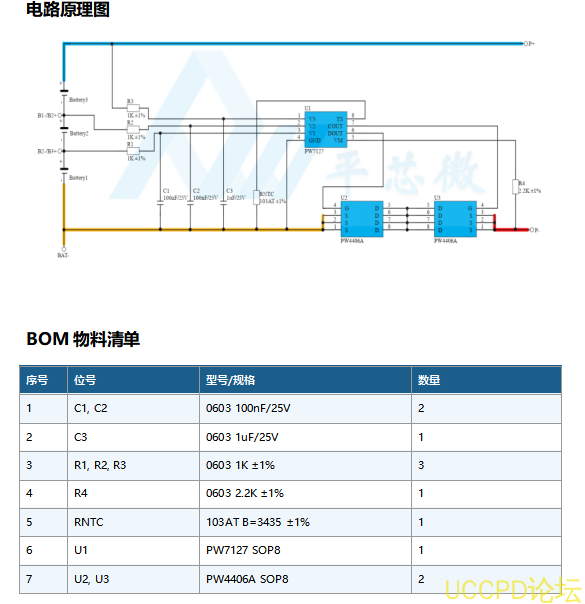

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html 。
