PW7126+PW4406A*2三串鋰電池充放電保護闆方案，持續3A，過流保護4A

概述

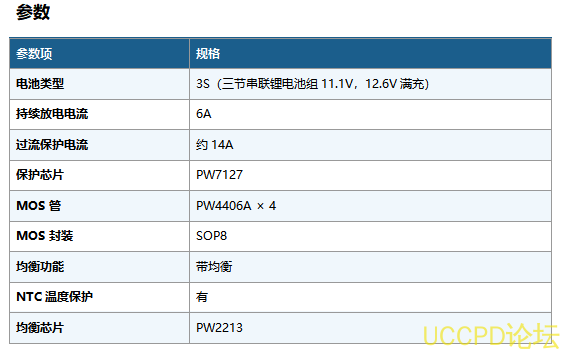

本保護闆採用平芯微自研PW7127保護芯片，搭配PW4406A × 4 MOS管，爲3S（三節串聯鋰電池組11.1V，12.6V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流6A，過流保護閾值約14A。集成PW2213均衡芯片，有效延長電池組使用壽命。支持NTC溫度保護，安全性更高。

主控芯片介紹

PW7127 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

PW2213 是一款高精度電池均衡芯片，可有效消除電池之間的電壓差異，延長電池組使用壽命，確保充放電一緻性。

方案特點

● PW7127帶NTC溫度保護功能，防止電池過溫

● 4顆PW4406A併聯，14A過流保護，6A持續放電

● 帶PW2213三節均衡功能，自動平衡三節電池電壓

● 溫度保護+均衡功能，安全性和壽命雙重保障

● 適閤高安全要求的大電流3S電池組應用

典型應用場景

電動工具、醫療設備、高端儲能産品、電動園林工具、車載設備

接線説明

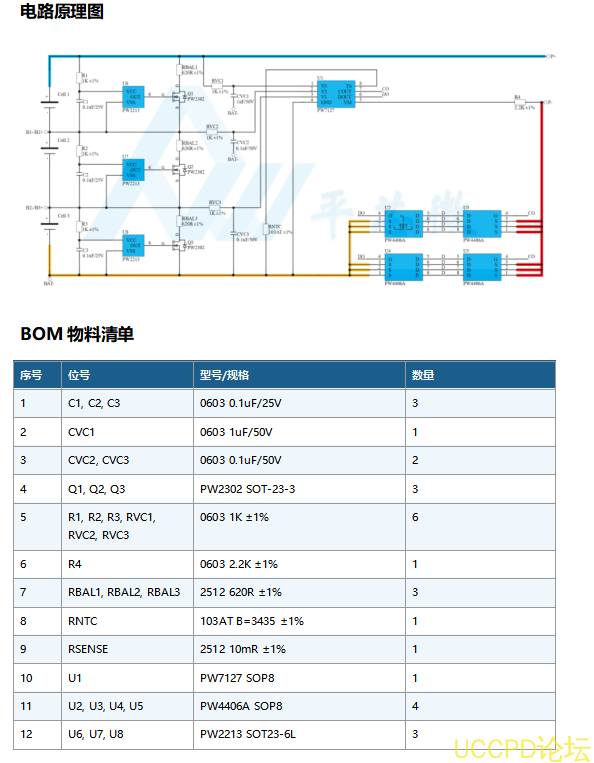

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html   。
