PW7126+PW80N03*4三串鋰電池充放電保護闆方案，持續15A，過流保護20A，帶均衡電路

概述

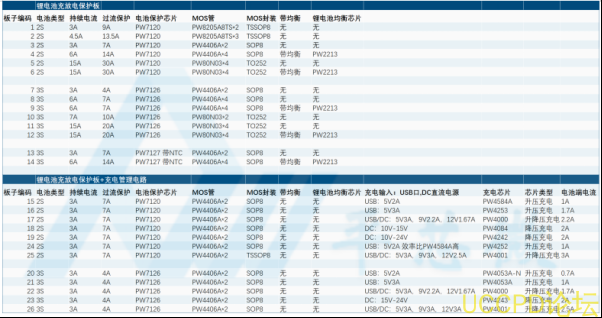

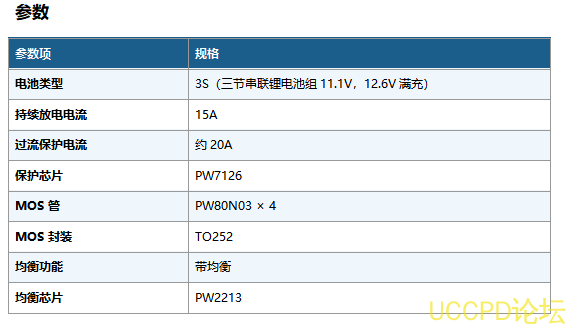

本保護闆採用平芯微自研PW7126保護芯片，搭配PW80N03 × 4 MOS管，爲3S（三節串聯鋰電池組11.1V，12.6V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流15A，過流保護閾值約20A。集成PW2213均衡芯片，有效延長電池組使用壽命。

主控芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

PW2213 是一款高精度電池均衡芯片，可有效消除電池之間的電壓差異，延長電池組使用壽命，確保充放電一緻性。

方案特點

● 4顆PW80N03 TO252併聯，20A過流保護，15A持續放電

● 帶PW2213三節均衡功能，自動平衡三節電池電壓

● TO252封裝散熱優秀，大電流長時間工作穩定

● 均衡功能延長電池組循環壽命30%以上

● 適閤高端大功率3S電池組應用

典型應用場景

電動工具、電動滑闆車、電動自行車、筋膜槍、大功率電機驅動、車載吸塵器

接線説明

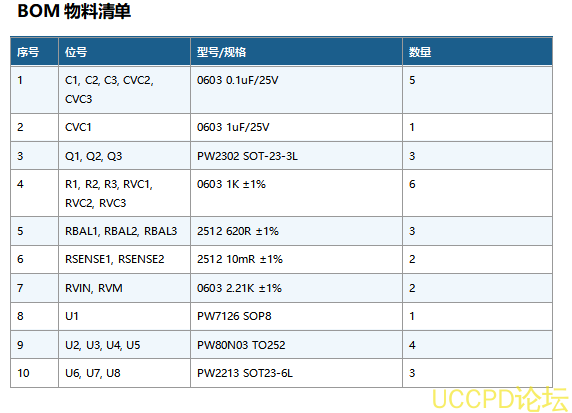

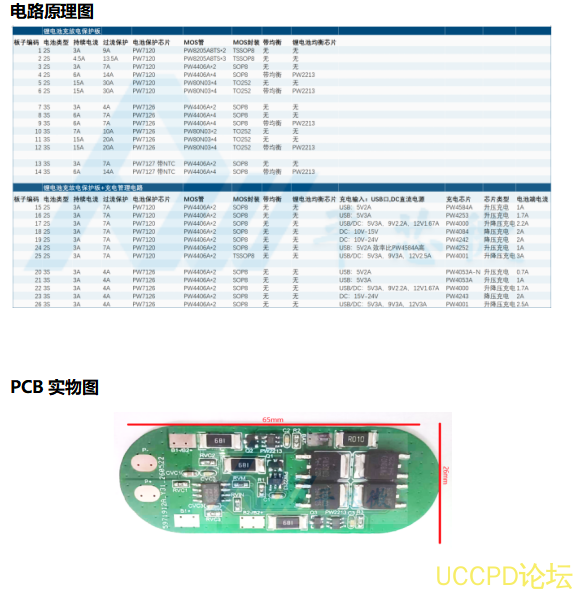

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html  。
