PW7127+PW4406A*4三串鋰電池充放電保護闆方案，持續6A，過流保護14A，帶NTC過溫

概述

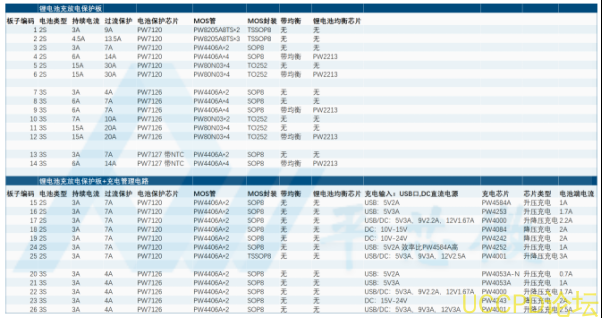

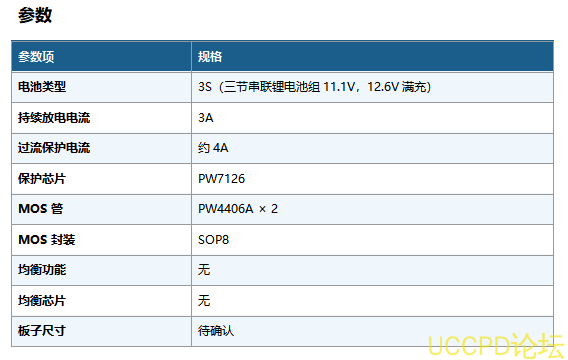

本保護闆採用平芯微自研PW7126保護芯片，搭配PW4406A × 2 MOS管，爲3S（三節串聯鋰電池組11.1V，12.6V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流3A，過流保護閾值約4A。

主控芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

方案特點

● 2顆PW4406A MOS管，4A過流保護，3A持續放電

● SOP8封裝，焊接方便，成本低

● PW7126高精度電壓檢測，保護精度高

● 外圍元件少，BOM成本低

● 適閤小功率3S鋰電池組應用

典型應用場景

藍牙音箱、便攜式小風扇、小型電動玩具、LED燈串、小型儀器儀錶

接線説明

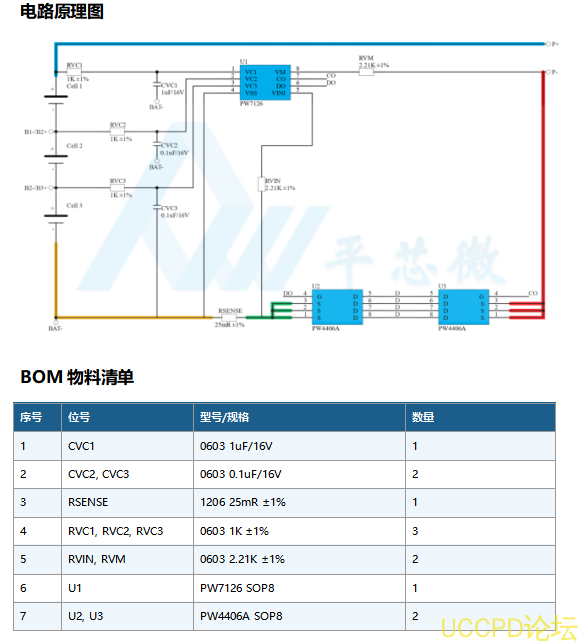

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html   。
