PW7120+PW4406A*4兩串鋰電池充放電保護闆方案，持續6A，過流保護14A，帶均衡電路

概述

本保護闆採用平芯微自研PW7120保護芯片，搭配PW80N03 × 4 MOS管，爲2S（兩節串聯鋰電池組7.4V，8.4V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流15A，過流保護閾值約30A。集成PW2213均衡芯片，有效延長電池組使用壽命。

主控芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

PW2213 是一款高精度電池均衡芯片，可有效消除兩節電池之間的電壓差異，延長電池組使用壽命，確保充放電一緻性。

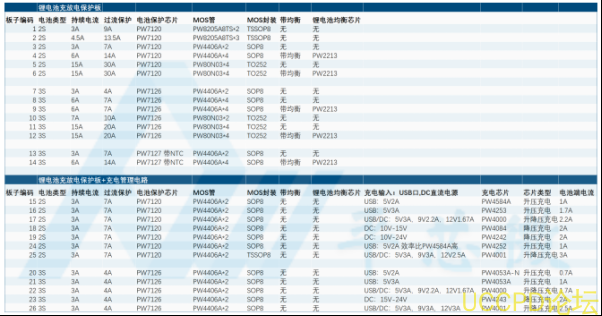

方案特點

● 4顆PW80N03 TO252大功率MOS管，30A過流保護，15A持續放電

● 帶PW2213均衡功能，自動平衡兩節電池電壓

● 均衡功能延長電池組循環壽命30%以上

● TO252封裝散熱優秀，長時間大電流放電無過熱

● 適閤需要長壽命和大電流的高端應用

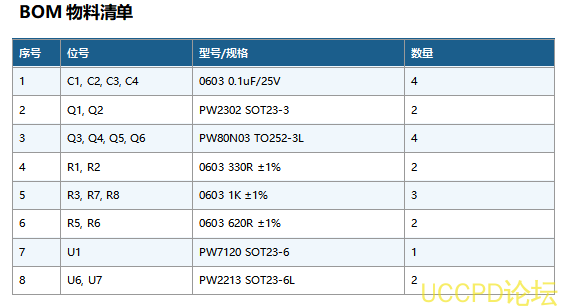

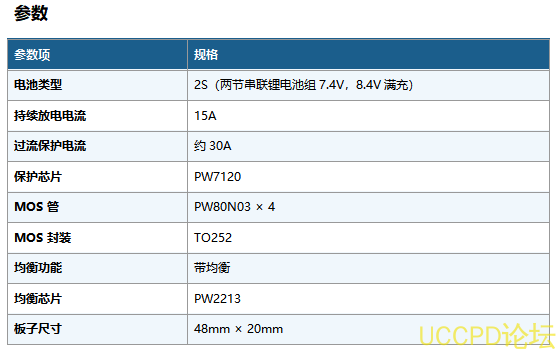

● 闆子尺寸：48mm × 20mm

典型應用場景

電動工具、電動滑闆車、筋膜槍、大功率LED燈、電動園林工具、車載吸塵器

接線説明

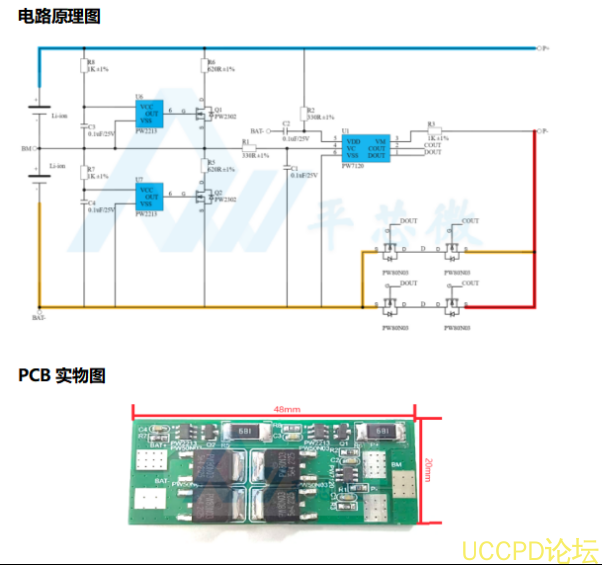

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html   。
