PW7120+PW80N03*4兩串鋰電池充放電保護闆方案，持續15A，過流保護30A，帶均衡電路

概述

本保護闆採用平芯微自研PW7120保護芯片，搭配PW80N03 × 4 MOS管，爲2S（兩節串聯鋰電池組7.4V，8.4V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流15A，過流保護閾值約30A。

主控芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

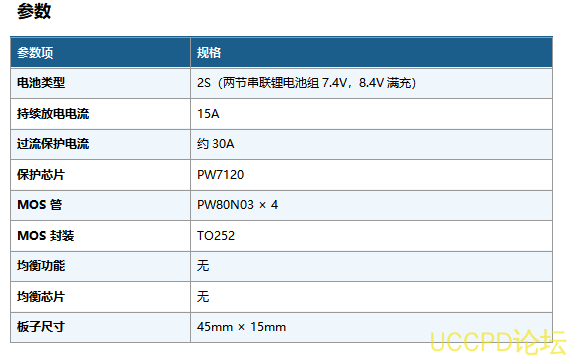

方案特點

● 4顆PW80N03 TO252大功率MOS管，提供30A過流保護

● TO252封裝散熱麵積大，持續15A放電無壓力

● 適閤大電流應用場景，如電動工具、電動車

● 電路簡潔，僅需9顆元器件

● 闆子尺寸：45mm × 15mm

典型應用場景

電動工具、電動滑闆車、電動自行車、大功率LED燈、電動園林工具

接線説明

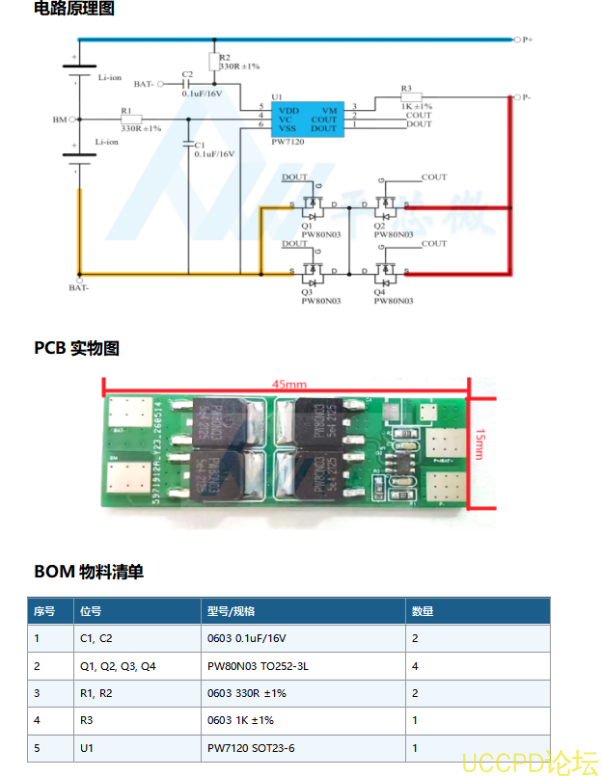

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

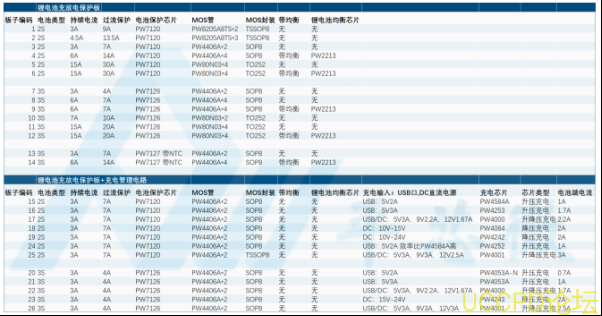

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html   。
