PW7126+PW4406A*4三串鋰電池充放電保護闆方案，持續6A，過流保護7A

概述

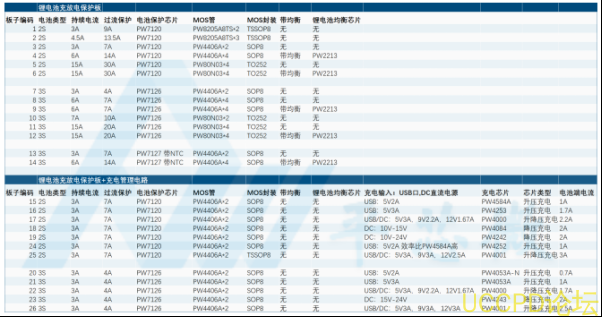

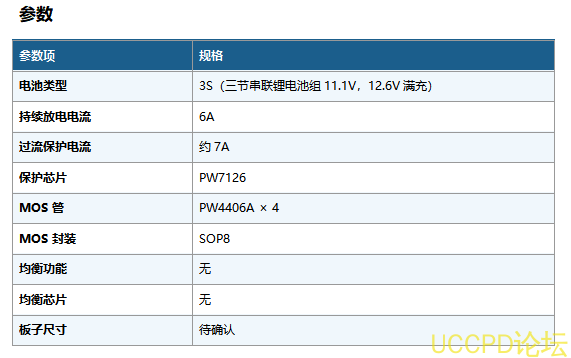

本保護闆採用平芯微自研PW7126保護芯片，搭配PW4406A × 4 MOS管，爲3S（三節串聯鋰電池組11.1V，12.6V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流6A，過流保護閾值約7A。

主控芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

方案特點

● 4顆PW4406A併聯，7A過流保護，6A持續放電

● SOP8封裝MOS管，成本低於TO252方案

● PW7126高精度電壓檢測

● 適閤中等功率3S電池組應用

● 外圍電路簡潔，生産一緻性好

典型應用場景

電動工具、電動滑闆車、筋膜槍、電動園林工具、便攜式吸塵器

接線説明

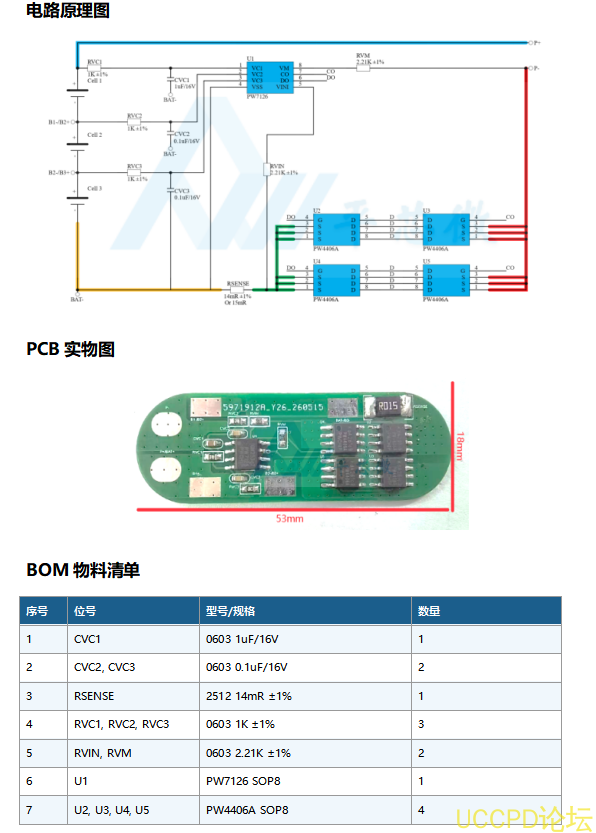

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。
