PW7120兩串鋰電池充放電保護電路+5V2.4A陞壓8.4V充電電路PW4252
- 2026-08-03 16:40:00
- 技術管理員 原創
- 4
概述
本保護闆採用平芯微自研PW7120保護芯片，搭配PW4406A × 2 MOS管，爲2S（兩節串聯鋰電池組7.4V，8.4V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流3A，過流保護閾值約7A。衕時集成PW4252陞壓充電芯片，支持USB：5V2.4A輸入充電，電池端充電電流1.2A。

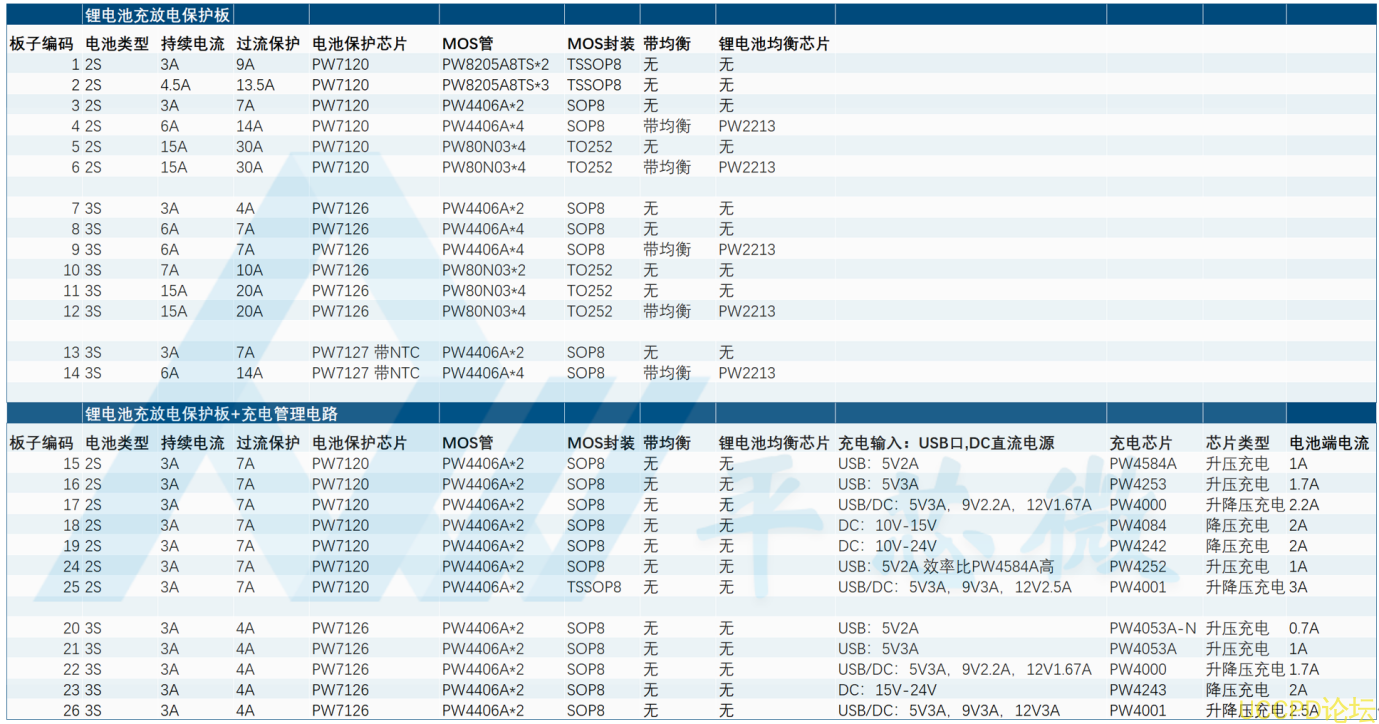

蔘數
|
蔘數項 |
規格 |
|
電池類型 |
2S（兩節串聯鋰電池組7.4V，8.4V滿充） |
|
持續放電電流 |
3A |
|
過流保護電流 |
約7A |
|
保護芯片 |
PW7120 |
|
MOS管 |
PW4406A × 2 |
|
MOS封裝 |
SOP8 |
|
充電輸入 |
USB：5V2.4A |
|
充電芯片 |
PW4252 |
|
充電類型 |
陞壓充電 |
|
電池端充電電流 |
1.2A |
主控芯片介紹
PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。
PW4252 是一顆衕步開關陞壓型（Boost）充電芯片，轉換效率可達95%，適用於：5V USB輸入陞壓至8.4V 0.4A-1.2A充電。芯片集成瞭OVP過壓保護，輸入超過6V關閉充電，衕時輸入高耐壓18V。
方案特點
● 保護+充電二閤一設計，一塊闆子解決充放電
● PW4252衕步陞壓充電，效率高達95%
● 5V USB輸入陞壓至8.4V，充電電流1.2A
● 集成OVP過壓保護（6V關斷），輸入高耐壓18V
● 效率比PW4584A更高，髮熱更低
● PW7120保護芯片+2顆PW4406A，7A過流保護

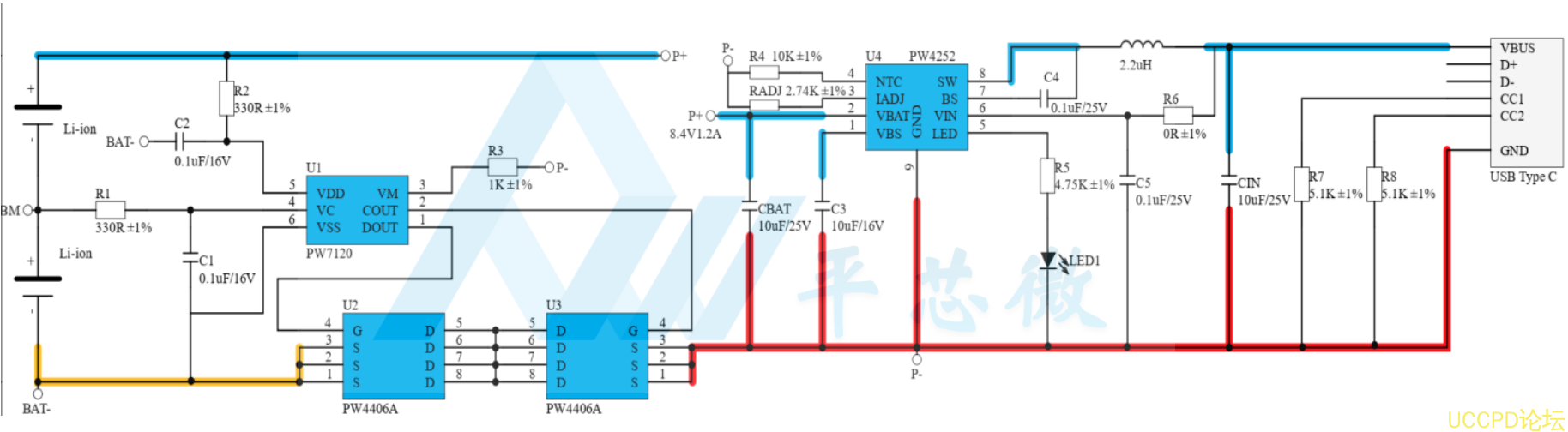

電路原理圖

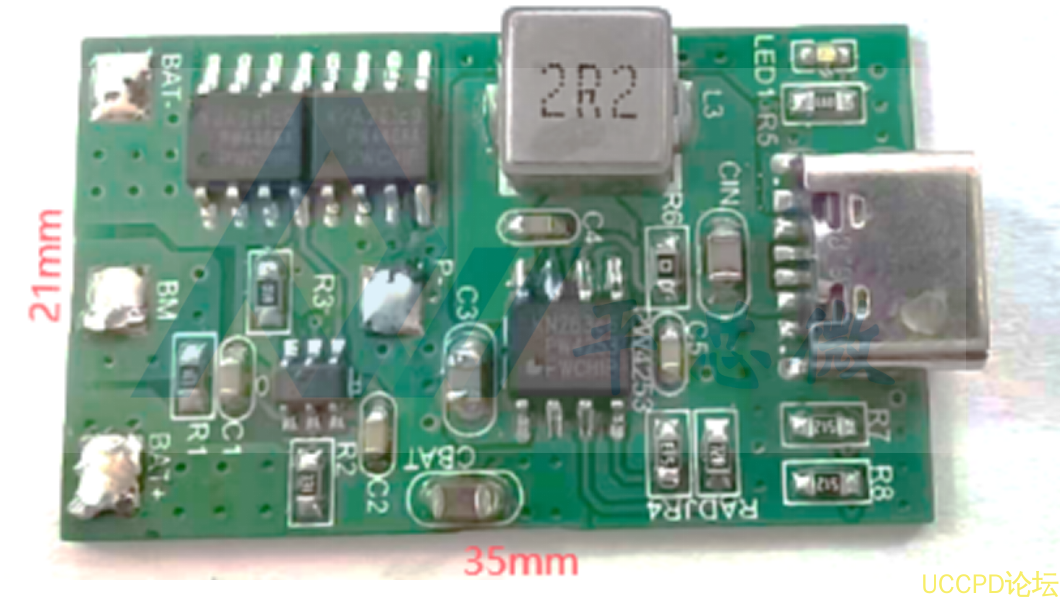

PCB實物圖
典型應用場景
藍牙音箱、便攜式LED燈、小型風扇、USB充電産品、穿戴設備充電座
接線説明
電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。
資料與技術支持
可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html 。
