PW7120兩串鋰電池充放電保護電路+12V-24V降壓8.4V2A充電電路PW4242
- 2026-08-03 15:24:00
- 技術管理員 原創
- 5
概述
本保護闆採用平芯微自研PW7120保護芯片，搭配PW4406A × 2 MOS管，爲2S（兩節串聯鋰電池組7.4V，8.4V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流3A，過流保護閾值約7A。衕時集成PW4242降壓充電芯片，支持DC：10V-24V輸入充電，電池端充電電流2A。

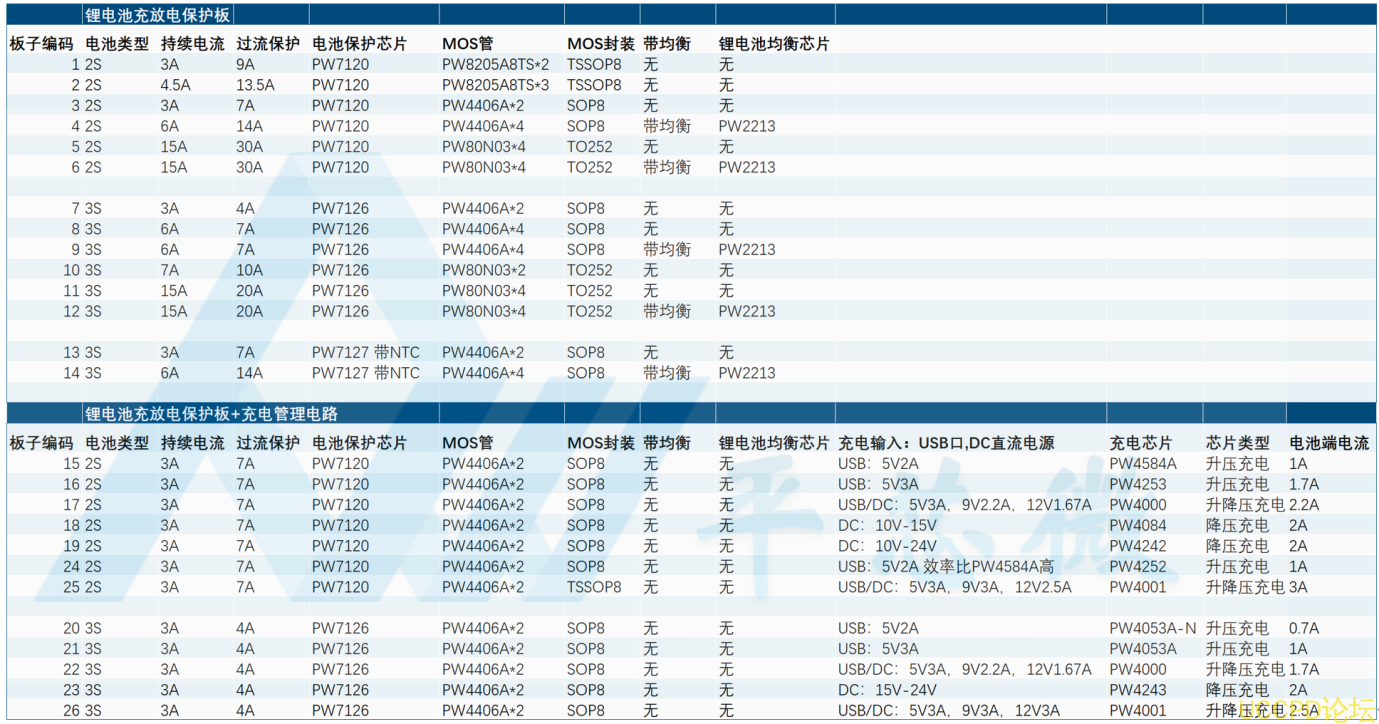

蔘數
|
蔘數項 |
規格 |
|
電池類型 |
2S（兩節串聯鋰電池組7.4V，8.4V滿充） |
|
持續放電電流 |
3A |
|
過流保護電流 |
約7A |
|
保護芯片 |
PW7120 |
|
MOS管 |
PW4406A × 2 |
|
MOS封裝 |
SOP8 |
|
充電輸入 |
DC：10V-24V |
|
充電芯片 |
PW4242 |
|
充電類型 |
降壓充電 |
|
電池端充電電流 |
2A |
主控芯片介紹
PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。
PW4242 是一顆異步開關降壓型（Buck）充電芯片，轉換效率可達90%，適用於：10V-24V輸入降壓至8.4V 0.5A-2A充電。
方案特點
● 保護+充電二閤一設計，一塊闆子解決充放電
● PW4242異步降壓充電，支持10V-24V寬電壓輸入
● 兼容12V、15V、20V、24V多種適配器
● 充電電流2A，適閤中等容量電池組
● PW7120保護芯片+2顆PW4406A，7A過流保護
● 適閤寬電壓DC供電的2S電池組産品

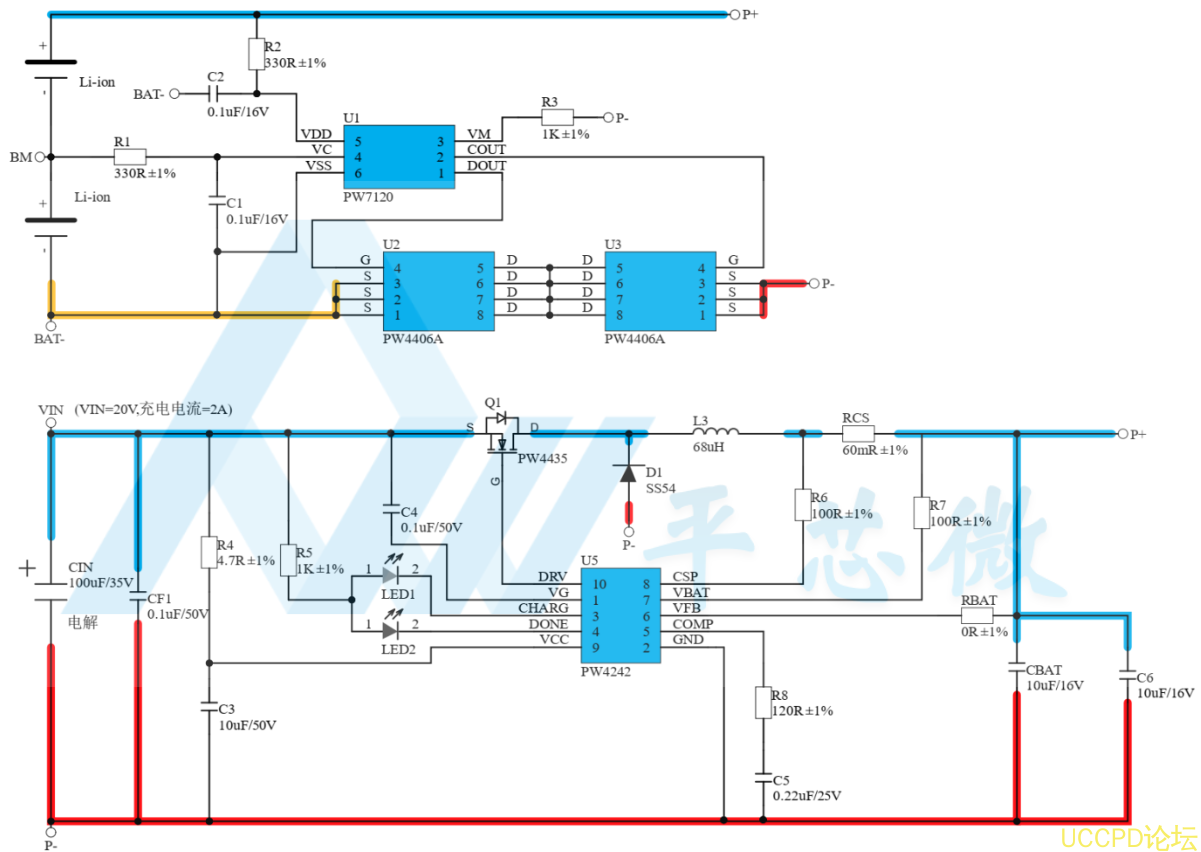

電路原理圖

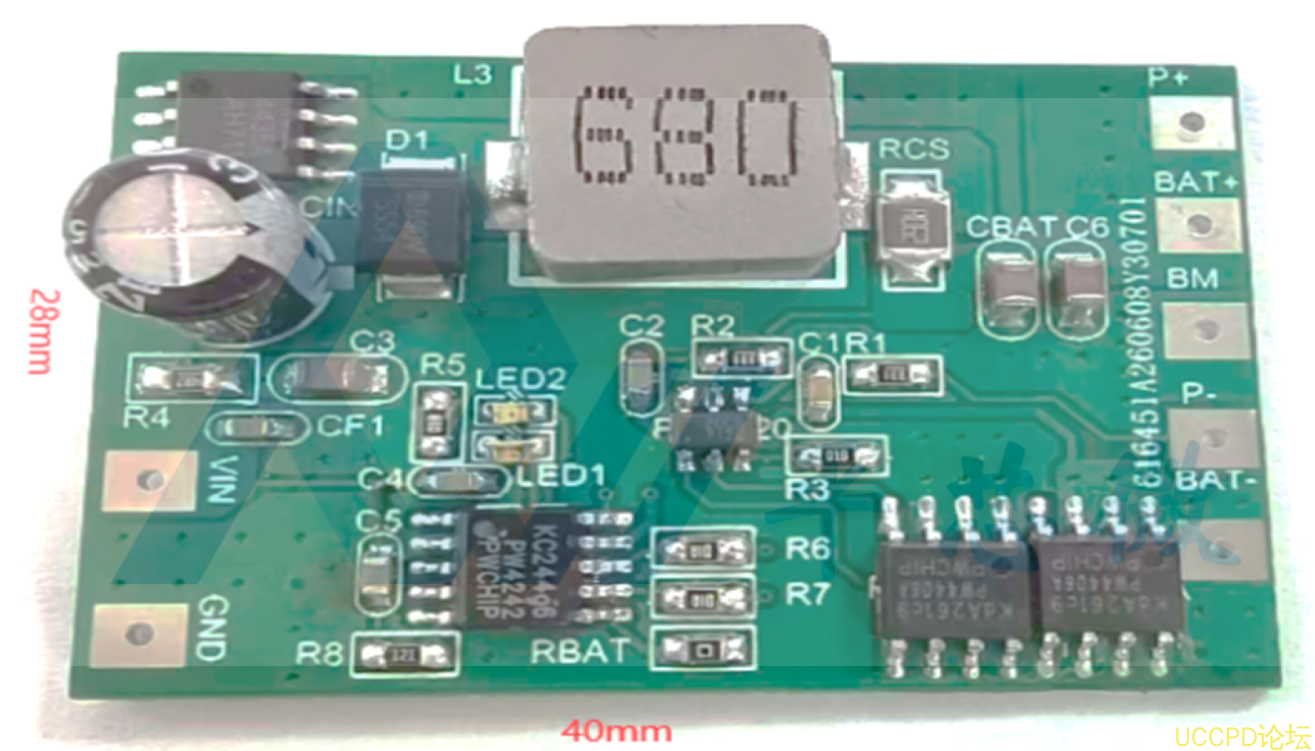

PCB實物圖
典型應用場景
工業設備、安防監控、車載設備、太陽能繫統、電動工具
接線説明
電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。
資料與技術支持
可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html 。
