高輸入電壓 （OVP ）
一般描述
PW2606 是一款前端過壓和過流保護器件。牠實現瞭 2.5V 至 40V 的寬輸入電壓範圍。過壓閾值可通過外部編程或設置爲內部默認設置。集成電源路徑 nFET 開關的超低電阻確保瞭電池充電繫統應用的更好性能。牠可以提供高達 2A 的電流以滿足電池供電繫統的需求。牠集成瞭過溫保護、關斷和自動恢複電路以及遲滯功能，可防止過流事件。該器件採用超小型 SOT23-6L 封裝，非常適閤小 PCB 麵積應用。
特徵
l MAX大 輸入電壓：40V
l MAX大 負載電流：2A
l 極低功率路徑電阻：100mΩ（典型值）
l 固定內部過壓保護門限：6.1V / 6.8V （典型值）
l OVP響應時間：50ns
l 內部 15ms 啟動或 OVP 恢複延遲
l 內部軟啟動可防止浪湧電流
l 熱關斷保護和自動恢複
l 輸齣短路保護
l 符閤 RoHS 標準且無鹵素
l 緊湊型封裝：SOT23-6L

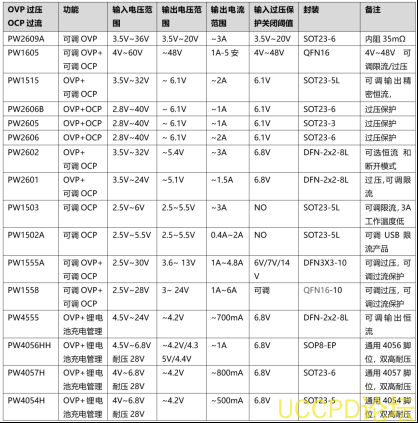

l 衕繫列産品 PW2609A，可調OVP過壓點，內阻小3倍，輸入輸齣壓差更低
應用
l 可穿戴設備
l 移動設備
l n-Car設備

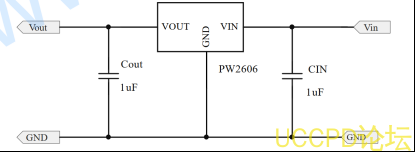

典型應用電路
引腳分配/ 説明
|
引腳編號 |
引腳名稱 |
功能 |
|
1，2，5，6 |
GND |
電源接地引腳 |
|
3 |
VIN |
電源輸入引腳。將 V IN 引腳連接在一起。通過將至少0.1uF MLCC接地來解耦高頻噪聲。 |
|
4 |
VOUT |
輸齣電壓引腳。內部FET的源極側。將 V OUT 引腳連接在一起以實現正常操作。 |

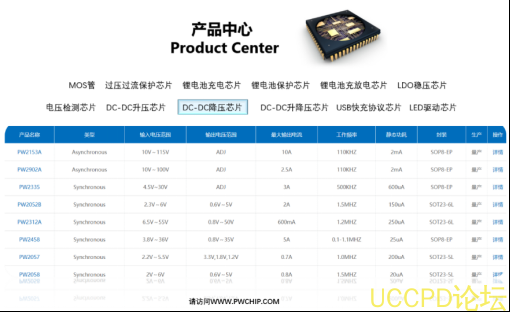

産品芯片
推薦工作範圍
|
象徵 |
項目 |
值 |
單位 |
|
VIN |
輸入電源電壓 |
2.8 ~ 20 |
V |
|
IOUT |
繼續輸齣電流 |
≤ 2 |
A |
|
TOPR |
工作溫度 |
-40 to +85 |
℃ |
|
C IN |
輸入電容 |
1 |
u F |
|
C OUT |
輸齣負載電容 |
1 |
u F |
|
象徵 |
項目 |
值 |
單位 |
|
VIN |
輸入電壓 |
-0.3~40 |
V |
|
IOMAX大 |
MAX大 輸齣繼續負載電流 |
2 |
A |
|
PDMAX大 |
功耗 |
0 .5 |
W |
|
RθJA |
熱阻 |
220 |
℃ /W |
|
TJ |
結溫 |
-40 ~ +150 |
℃ |
|
T STG |
儲存溫度 |
-55 ~ +150 |
℃ |
|
T SOLDER |
封裝引線焊接溫度 （10s） |
260 |
℃ |
Absolute 蔘數
Note: Exceed these limits to damage to the device. Exposure to absolute MAX大imum rating conditions may affect device reliability.
電氣特性
（除非另有説明，否則 VIN = 2.8V 至 40V，CIN=1uF，COUT=1uF，TA=25 °C。
|
蔘數 |
象徵 |
測試條件 |
MAX小 |
類型 |
MAX大 |
單位 |
|
輸入電壓 |
V IN |
|
2.8 |
|
40 |
V |
|
輸入欠壓鎖定閾值 |
V UVLO |
|
|
2.5 |
2.8 |
V |
|
UVLO滯後 |
V HYS |
|
|
260 |
|
mV |
|
輸入靜態電流 |
I Q |
V IN =5V,V IN <V OVLO |
|
210 |
|
µA |
|
OVLO輸入漏電流 |
I OVLO |
V OVLO =V OVLO_TH |
-100 |
|
100 |
nA |
|
內部默認 OVP 閾值 |
V OVLO |
P W2606-61 |
5.9 |
6.1 |
6.3 |
V |
|
P W2606-68 |
6.6 |
6.8 |
7.0 |
V |
||
|
內部OVP遲滯 |
V OVLO_HYS |
下降 |
|
200 |
|
mV |
|
OVLO預設閾值 |
V OVLO_TH |
上陞 |
1.14 |
1.2 |
1.26 |
V |
|
OVLO滯後 |
|
下降 |
|
35 |
|
mV |
|
外部 OVLO 選擇閾值 |
V OVLO_SEL |
|
|
0.25 |
0.30 |
V |
|
關於電源路徑的電阻 |
R ON |
V
IN
=5V,I
OUT
=500mA,
|
|
100 |
|
mΩ |
|
啟動或過壓保護恢複去抖動時間 |
T DEB |
Time from 2.5V<V IN <V OVLO to V OUT =10% of V IN |
|
15 |
|
mS |
|
軟啟動導通時間 |
t ON |
V IN =5V, R L =100, C OUT =100uF; V OUT =10% of V IN to 90% V IN |
|
0.2 |
|
mS |
|
OVP開關關斷時間 |
t OFF |
V IN > V OVLO to V OUT stop rising |
|
50 |
100 |
nS |
|
輸齣放電電阻 |
R DISC |
OVP 觸髮 |
|
200 |
|
Ω |
|
熱關斷溫度 |
T SD |
|
|
150 |
|
℃ |
|
熱關斷滯後 |
