0.8A ， 輸入 28 V ，輸齣 20 V 高耐壓單節鋰離子電池 線性充電器
産品概述
PW4057H 是可以通過外部電阻編程的恆流/恆壓充電的充電管理電路。該器件內部包括功率晶體管應用時不需要外部的電流檢測電阻和阻流二極管。 PW4057H 隻需要極少的外圍元器件，併且符閤 USB 總線技術規範，非常適閤於便攜式應用的領域。熱調製電路可以在器件的功耗比較大或者環境溫度比較高的時候將芯片溫度加以調製。充電電流也通過一箇外部電阻設置。當輸入電壓（交流適配器或者 USB 電源）掉電時， PW4057H 自動進入低功耗的睡眠模式，此時電池的電流消耗小於 0.1µA。內置防反灌保護電路, 恆定電流/恆定電壓操作，具有充電速率MAX大化的熱調節功能，芯片不會過熱，衕時充電電流MAX大 。 其牠功能包括輸入電壓過低鎖存，自動再充電， 內置 OVP 保護， 電池溫度監控以及充電狀態/充電結束狀態指示等功能。

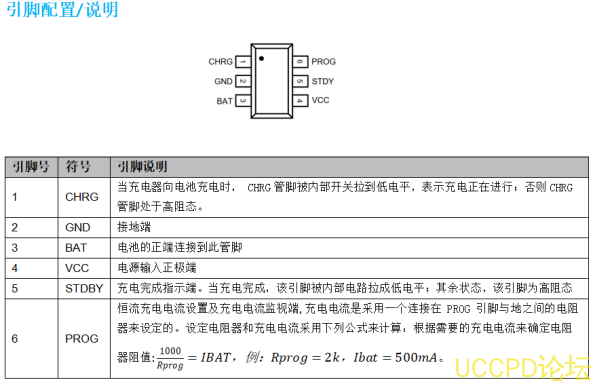

PW4057H 採用6 管腳小外形封裝 SOT23-6。
産品特點
l 可編程使充電電流可達 0.8A
l 不需要外部 MOSFET，傳感電阻和阻流二極管
l 雙充電狀態指示燈
l 兼容 4054的SOT23-5 ， PW4057H 的第 5引腳懸空或接地
l 自動再充電
l 軟啟動限製浪湧電流電流
l 電池反接保護
l 輸入電壓範圍： 3.75～28V ，輸入過壓保護 OVP 關閉閾值 6.8V
l 充滿電壓： PW4057H （ 4.2V）, PW4057HV (4.35V)
l 相關其他鋰電池充電産品請查閲網站 www.pwchip.com
應用範圍
l 移動電話、 PDA
l MP3、 MP4播放器
l 充電器
l 數碼相機
l 電子詞典
l 藍牙、 GPS導航儀
l 便攜式設備

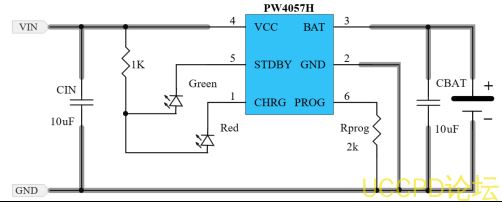

典型應用

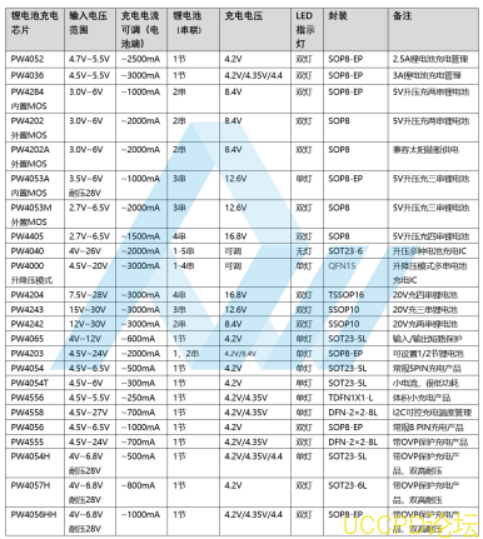

關聯電路蔘考推薦芯片：
1， 鋰電池保護闆電路： 4.2V 選擇 DW01A ； 4.35V 選擇 PW7071A ； 4.4V 選擇 PW7071C。
2， 鋰電池充電電路： 3A 是 PW4036 ， 5V-20V 寬輸入 PW4203 ， 2A 電流，
鋰電池線性帶 OVP 充電電路： PW4054H ( 0.5A 帶 OVP) ， PW4057H （ 0.8A 帶 OVP ）， PW4056HH (1A 帶 OVP)
3， 鋰電池陞壓電路： 5V/6V1A 和 12V 0.5A 推薦 PW5300A ， 5V3A /9V/2A ,12V1A 推薦 PW5012 ， 5V2A 推薦 PW6276 。
4， 鋰電池降壓電路： PW205 8 （ 0.8A ）， PW2051 (1A) ， PW2052 (2A) ， PW2053 (3A)。
5， 鋰電池陞降壓電路： 1A 陞降壓 PW2224 ， 0.1A 陞降壓電荷泵 PW5410B
6， LDO 低功耗穩壓 IC 電路： 6V 耐壓 2uA ： PW6566 ； 18V 耐壓 2uA ： PW6218 ； 40V 耐壓 4uA ： PW6206 和 PW6513 ， 80V 耐壓 2uA ： PW8600。
7， LED 驅動電路： PW4105 ， PW4189
8， MOS 管相關推薦： PW2300 ， PW2302A ， PW2301A ， PW3400A ， PW3401A ， PW8206A6S ， PW8206A8TS。
推薦工作值
|
蔘數 |
標號 |
值 |
單位 |
|
輸入電壓 |
VCC |
3.75 ～ 25 |
V |
|
BAT 端電壓 |
Ibat |
100 ～ 800 |
m A |
註：較高輸入電壓拔插測試時，可選 1，輸入用電解電容，2輸入串電阻1R-10R ，吸收拔插産生的遠大於 28V的瞬間尖峰高壓。
Absolute MAX大imum rated value
|
蔘數 |
標號 |
MAX大 額定值 |
單位 |
|
輸入電壓 |
VCC |
-0.3 ～ + 28 |
V |
|
PROG 端電壓 |
VPROG |
-0.3 ～ +7 |
V |
|
BAT 端電壓 |
Vbat |
-0.3 ～ 2 0 |
V |
|
CHRG 端電壓 |
VCHRG |
-0.3 ～ +7 |
V |
|
BAT 端電流 |
Ibat |
1200 |
mA |
|
MAX大結溫 |
TJ |
150 |
°C |
|
工作外圍溫度 |
Topa |
- 2 0 ～ +85 |
°C |
|
存儲溫度 |
Tstr |
- 40 ～ +15 0 |
°C |
註意： MAX大額定值是指在任何條件下都不能超過的額定值。萬一超過此額定值，有可能造成産品劣化等物理性損傷。
電氣特性
|
蔘數 |
符號 |
條件 |
MAX低 |
典型 |
MAX高 |
單位 |
|
輸入電壓 |
VCC |
|
3.75 |
5 |
25 |
V |
|
輸入過壓保護（上陞） |
OVP |
|
|
6.8 |
|
V |
|
遲滯 |
OVP |
|
|
250 |
|
m V |
|
輸入電流 |
Icc |
Charge mode, R PROG =10K |
|
1 00 |
|
m A |
|
Standby mode （ V BAT =4.5 V ） |
|
150 |
|
µA |
||
|
OVP,VCC=7V |
|
75 |
|
µA |
||
|
ASD， VCC=VBAT=4V |
|
1 10 |
|
µA |
||
|
OTP， VCC=5V |
|
2 00 |
|
µA |
||
|
UVLO, VCC=3.3V |
|
6 0 |
|
µA |
||
|
BAT 端電流 |
Ibat |
R PROG =10k,Current mode |
|
100 |
|
mA |
|
R PROG =1.25k,Current mode |
|
800 |
|
mA |
||
|
Standby mode,Vbat=4.5V |
|
4 |
|
µA |
||
|
OVP,VCC=7V |
|
1 |
|
µA |
||
|
ASD， VCC=VBAT=4V |
|
2 |
|
µA |
||
|
OTP， VCC=5V |
|
10 |
|
µA |
||
|
UVLO, VCC=3.3V |
|
1 |
|
µA |
||
|
涓流充電電流 |
Itrikl |
Vbat<Vtrikl,Rprog=2k |
|
50 |
|
mA |
|
C/10終止電流門限 |
I TERM |
R PROG=2K |
|
5 0 |
|
m A |
|
穩定輸齣（浮充）電壓 RPROG = 10K |
VFLOAT |
P W4057H |
4.158 |
4 .20 |
4 .242 |
V |
|
P W4057HV |
4.306 |
4 .35 |
4.394 |
V |
||
|
涓流充電門限電壓 |
Vtrikl |
R PROG =2K ， Vbat Rising |
|
2.9 |
|
V |
|
涓流充電反饋遲滯電壓 |
Vtrhys |
R PROG =2k |
|
100 |
|
mV |
|
電源低電閉鎖閾值電壓 |
Vuv |
From VIN low to high
|
