OV P 過壓保護 + CC 恆流 +輸齣短路保護 IC
一般描述
PW1515 是前端過電壓和過電流保護裝置。設備監控輸入電壓和充電電流，以確保兩箇蔘數均在正常範圍內。當任何輸入電壓或輸齣電流超過閾值時，設備將關閉內部 MOSFET 以斷開 VIN 從 V OUT 斷開，以保護負載。過溫保護 （OTP） 功能可監控芯片溫度以保護設備。 PW1515 是 SOT23-5L 封裝
特徵
l 最大輸入電壓： 32V
l 可編程 OCP： 0.2A 到 2A
l 恆流操作
l 輸入 OVP保護 ： 6.1V
l 超低內阻 ： 0.12Ω典型
l OVP 響應時間：小於 1us
l 過溫度保護
l 輸齣短路保護
l 軟啟動以防止衝流
l 啟用輸入以控製輸齣
l 瞬態下的觸髮的高浪湧尖峰
l PW1555A（3.3V5A， 5V5A， 12V5A）;
PW1558 ( 3V～20V 5.8A)；
PW1605 ( 4V～48V 5A)；
PW1503 (2.5V~6V 3A)；
PW2609A ( 可調 OVP過壓保護)

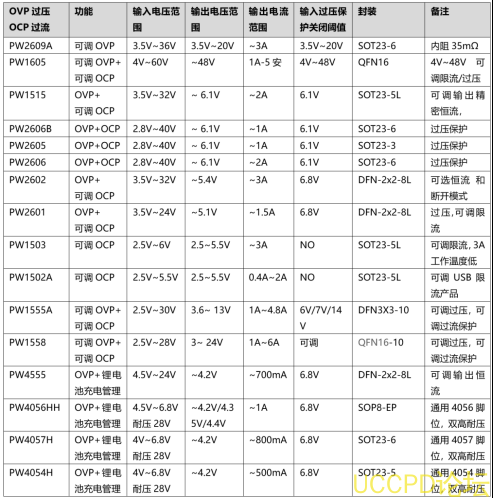

衕類型産品
應用
l USB應用
l 汽車 DVR
l 數字視頻

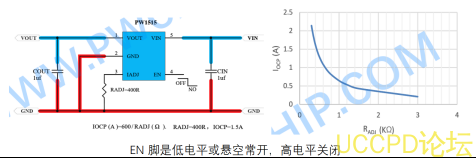

典型應用電路

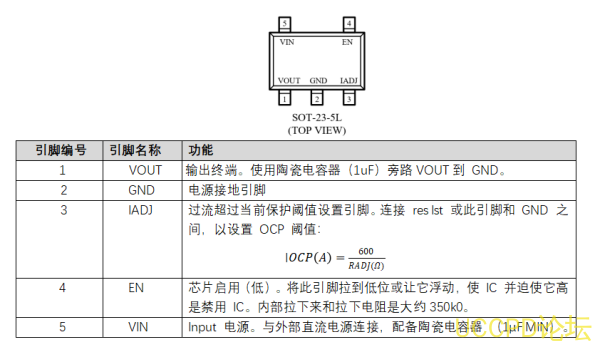

引腳分配/描述

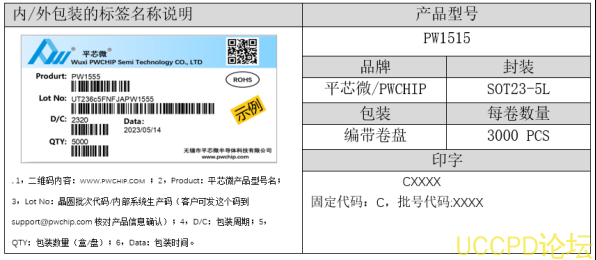

産品
操作範圍
|
象徵 |
項目 |
值 |
單位 |
|
V IN |
輸入電源電壓 |
3.5 至 20 |
V |
|
V O UT |
輸齣電流 |
0.2+2 |
A |
|
TOPR |
工作溫度 |
-40 至 +85 |
℃ |
Absolute Maximum Ratings (note).
|
象徵 |
項目 |
值 |
單位 |
|
|
VIN |
輸入電壓 |
-0.3~32 |
V |
|
|
VOUT |
輸齣電壓 |
-0.3~7 |
V |
|
|
All other pins |
EN, IADJ |
-0.3~6 |
V |
|
|
IOMAX |
輸齣負載電流 |
3 |
A |
|
|
PDMAX |
功耗*1 |
|
0 .5 |
W |
|
RθJA |
熱阻*2 |
|
170 |
℃ /W |
|
TJ |
結溫 |
-40~150 |
℃ |
|
|
TSTG |
儲存溫度 |
-55 to 150 |
℃ |
|
|
TSOLDER |
封裝引線焊接溫度 （10s） |
2 60 |
℃ |
|
|
HBM |
ESD敏感性，人體模型 |
8 |
KV |
|
|
MM |
ESD 敏感性、機器 |
4 00 |
V |
|
|
CDM |
ESD 敏感性、充電器件模式 |
2 |
KV |
|
Note: Exceeding these limits might damage the device. Exposure to absolute maximum rating conditions may affect device reliability.
*1: Surface mounted on FR-4 Board using 1 square inch pad size, dual side, 1oz copper.
*2: Power dissipation is calculated by PD = (VIN-VOUT) x IOUT
電氣特性
（VIN = 5V，RADJ = 600Ω，EN浮動，TA = 25°C，CIN=COUT=1μF，除非另有説明）
|
蔘數 |
象徵 |
測試條件 |
MIN |
類型 |
MAX |
單位 |
|
正常工作電壓 |
VIN |
|
3.2 |
|
20 |
V |
|
欠壓鎖定閾值 |
UVLO |
VIN 從 0~3V 增加 |
2.8 |
3.0 |
3.2 |
V |
|
欠壓閉鎖滯後
|
VHYS-UVLO |
VIN從3~0V降低 |
|
0.6 |
|
V |
|
輸入靜態電流 |
IQ |
VIN=5.0V, EN =0, IOUT=0A |
|
140 |
200 |
µA |
|
輸入關斷電流 |
ISHDN |
EN =5V, IOUT=0A |
|
3 0 |
60 |
µ A |
|
去脈衝時間、檢測到輸入功率狀態 |
tDGL |
|
|
6 4 |
|
m s |
|
輸齣軟啟動時間 |
tSS |
輸齣上陞時間 |
|
8 |
|
ms |
|
過壓保護閾值 |
VOVP |
|
5.9 |
6.1 |
6.3 |
V |
|
OVP滯後 |
VHYS-OVP |
|
|
240 |
|
mV |
|
輸入過壓保護（OVP）延遲 |
tOVP |
VIN: 5.5V to 10V |
|
|
1 |
µ s |
|
輸入過壓保護（OVP）恢複延遲 |
tON(OVP))
|
VIN: 10V to 5.5V to output ON |
|
8 |
|
ms |
|
過流保護 |
IOCP |
VIN = 5V, OCP: 0.2A~3A CC mode |
- 10 |
|
+ 10 |
% |
|
過電流保護消隱時間 |
tOCP |
|
|
1 50 |
|
µ s |
|
過流恢複延遲 |
tON(OCP) |
打嗝延遲時間 |
|
6 4 |
|
ms |
|
OTP 閾值 |
TOTP |
|
|
1 45 |
|
℃ |
|
OTP滯後 |
TOTP-HYS |
|
|
10 |
|
℃ |
|
邏輯高輸入電壓 |
VIH |
EN上陞 |
1 .5 |
|
|
V |
|
邏輯低輸入電壓 |
VIL |
EN下降 |
|
|
0 .4 |
V |
|
EN 內部下拉電阻 |
REN |
|
|
3 50 |
|
KΩ |
|
功率MOSFET導通電阻 |
RON |
