OV P 過壓保護 + CC 恆流 +輸齣短路保護 IC
一般描述
PW1515 是前端過電壓和過電流保護裝置。設備監控輸入電壓和充電電流，以確保兩箇蔘數均在正常範圍內。當任何輸入電壓或輸齣電流超過閾值時，設備將關閉內部 MOSFET 以斷開 VIN 從 V OUT 斷開，以保護負載。過溫保護 （OTP） 功能可監控芯片溫度以保護設備。 PW1515 是 SOT23-5L 封裝
特徵
l 最大輸入電壓： 32V
l 可編程 OCP： 0.2A 到 2A
l 恆流操作
l 輸入 OVP保護 ： 6.1V
l 超低內阻 ： 0.12Ω典型
l OVP 響應時間：小於 1us
l 過溫度保護
l 輸齣短路保護
l 軟啟動以防止衝流
l 啟用輸入以控製輸齣
l 瞬態下的觸髮的高浪湧尖峰

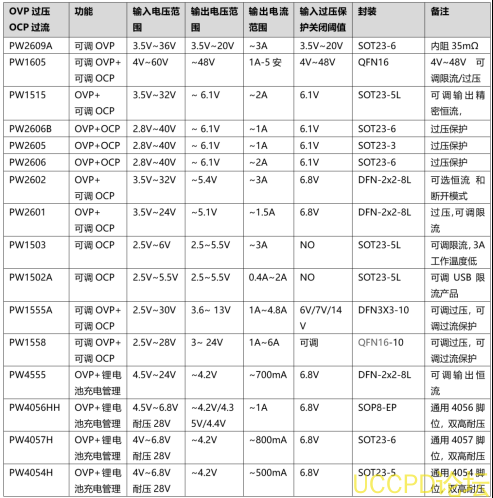

l PW1555A（3.3V5A， 5V5A， 12V5A）;
PW1558 ( 3V～20V 5.8A)；
PW1605 ( 4V～48V 5A)；
PW1503 (2.5V~6V 3A)；
PW2609A ( 可調 OVP過壓保護)
衕類型産品
應用
l USB應用
l 汽車 DVR
l 數字視頻

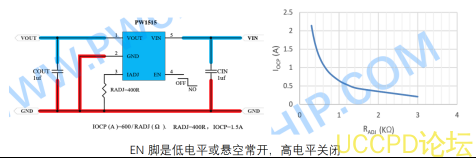

典型應用電路

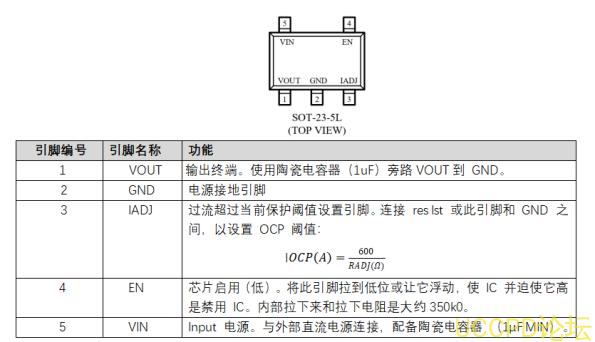

引腳分配/描述
産品
操作範圍
|
象徵 |
項目 |
值 |
單位 |
|
V IN |
輸入電源電壓 |
3.5 至 20 |
V |
|
V O UT |
輸齣電流 |
0.2+2 |
A |
|
TOPR |
工作溫度 |
-40 至 +85 |
℃ |
Absolute Maximum Ratings (note).
|
象徵 |
項目 |
值 |
單位 |
|
|
VIN |
輸入電壓 |
-0.3~32 |
V |
|
|
VOUT |
輸齣電壓 |
-0.3~7 |
V |
|
|
All other pins |
EN, IADJ |
-0.3~6 |
V |
|
|
IOMAX |
輸齣負載電流 |
3 |
A |
|
|
PDMAX |
功耗*1 |
|
0 .5 |
W |
|
RθJA |
熱阻*2 |
|
170 |
℃ /W |
|
TJ |
結溫 |
-40~150 |
℃ |
|
|
TSTG |
儲存溫度 |
-55 to 150 |
℃ |
|
|
TSOLDER |
封裝引線焊接溫度 （10s） |
2 60 |
℃ |
|
|
HBM |
ESD敏感性，人體模型 |
8 |
KV |
|
|
MM |
ESD 敏感性、機器 |
4 00 |
V |
|
|
CDM |
ESD 敏感性、充電器件模式 |
2 |
KV |
|
Note: Exceeding these limits might damage the device. Exposure to absolute maximum rating conditions may affect device reliability.
*1: Surface mounted on FR-4 Board using 1 square inch pad size, dual side, 1oz copper.
*2: Power dissipation is calculated by PD = (VIN-VOUT) x IOUT
電氣特性
（VIN = 5V，RADJ = 600Ω，EN浮動，TA = 25°C，CIN=COUT=1μF，除非另有説明）
