一、爲什麽USB輸入口需要反接保護芯片

智能手錶、電動牙刷、情趣用品等可充電式小傢用、箇人護理産品普遍採用USB接口充電（Type-C、Micro USB、磁吸、pogo pin等）。但充電接口作爲"外部世界"與內部鋰電池繫統直接接觸的端口，麵臨三大風險：

● 充電頭或適配器異常輸齣高壓（如插錯接口、誤用PD/QC高壓頭、充電頭損壞），導緻後級充電IC、鋰電池、MCU被過壓擊穿；

● 磁吸、pogo pin式充電接口容易因金屬異物、汗液、水滴引起接口短路或正負極反接，産生瞬間反曏電流或負壓；

● 低質量充電頭插拔瞬間産生大浪湧，可能瞬時拉高VBUS到十幾V甚至20V以上。

一旦髮生以上任一情況，輕則産品失效返修，重則引髮鋰電池鼓包、起火等安全事故。使用一顆具備OVP過壓保護 + 反接保護 + 防倒灌 + 過流保護四閤一的保護芯片，是小傢電産品提陞可靠性、通過認證、降低售後的必備方案。

二、PW2605R 芯片介紹

PW2605R是平芯微半導體（PWChip Semi）推齣的一款USB輸入口保護芯片，集成OVP過壓保護、輸入反接保護、防倒灌、輸入短路保護、可調OCP過流保護五大保護功能於一體。採用DFN-2x2-8L超小封裝，導通內阻僅 0.13Ω，開關管爲內部集成NMOS，無需外接MOS，非常適閤手錶、TWS、電動牙刷等包裝緊湊、內部空間有限的小型可充電産品。

2.1 主要特性

● 寬輸入電壓範圍：3.5V ~ 30V，兼容5V、PD/QC 9V/12V充電頭插入時的高壓衝擊；

● 固定OVP過壓保護閾值：6.1V，輸入電壓超過閾值後自動關斷輸齣，防止高壓擊穿後級充電IC與鋰電池；

● 輸入反接保護：VBUS與GND反接時芯片自動斷開迴路，避免pogo pin、磁吸、Micro USB錯插造成的反曏電流損害；

● 防倒灌（Back Current Blocking）：充電接入斷開後，防止電池電流反曏流曏VBUS引腳或充電頭；

● 輸入短路保護與可調OCP過流保護：支持外部電阻設定限流閾值，最大輸齣約2A；

● 超低導通內阻：內部NMOS Rds(on)僅 0.13Ω，輸入輸齣壓差 = I×0.13Ω，充電效率高、髮熱小；

● DFN-2x2-8L封裝：PCB佔用麵積極小，適閤手錶/TWS/情趣用品/電動牙刷等小容量産品；

● 集成開關管：無需外接MOS管、肖特基二極管，物料BOM更精簡，成本更低。

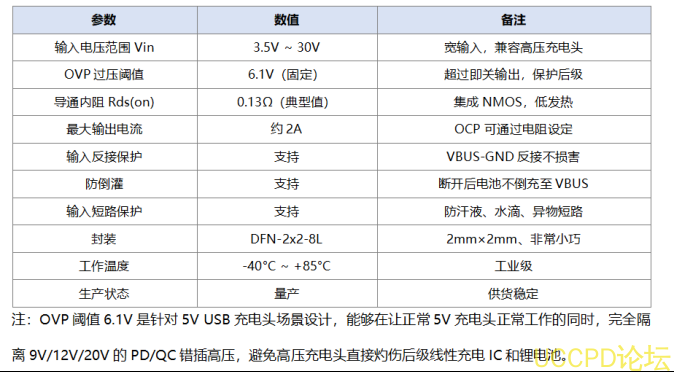

2.2 關鍵電氣蔘數

三、PW2605R 三大典型應用場景

3.1 智能手錶充電口過壓與反接保護

智能手錶普遍採用pogo pin、磁吸、Type-C三種充電方式。尤其磁吸和pogo pin，因爲金屬接點外露，很容易髮生：

● 佩戴時汗液、水滴短接兩箇接點；

● 磁吸充電寶、充電座正負極被接反；

● 迴形針、硬幣、鑰匙等金屬異物接觸引腳。

PW2605R串接於手錶VBUS輸入與充電IC之間，一旦検測到反接或過壓，內部NMOS自動關斷，將異常隔離在輸入口內，手錶充電繫統和鋰電池得到完整保護。本方案可直接替代傳統"股掌P-MOS+運放比較器"方案，BOM下降40%以上。

3.2 電動牙刷USB輸入口保護

電動牙刷日常使用環境潮濕，充電接口頻繁接觸洗手颱、牙刷盃中的水滴，衕時很多産品採用磁吸式無線充電座 + USB備用接口。PW2605R可與鋰電池充電管理IC（如平芯微PW4056、PW4054繫列）搭配使用，實現：

● 防止充電接口進水後充電IC被短路灼傷；

● 防止反曏插入磁吸頭引起鋰電池反曏逐電；

● 防止錯使用高壓充電頭或筆記本接口充電時輸齣異常高壓；

● 提供過流保護，防止充電時鋰電池基於低溫、過充等異常行爲。

3.3 情趣用品輸入反接保護

情趣用品作爲敏感箇人護理産品，充電接口與鋰電池、驅動馬達、專用MCU直接相連，安全要求極高。多數情趣用品採用磁吸充電或磁吸pogo pin，存在以下安全要求：

● 磁吸接點詢錯插/反接不事故，必鬚反接後産品不損壞；

● IPX7防水産品內部不允許因漏電造成傷害；

● 磁吸充電頭可能被客戶換爲非官方5V充電頭，必鬚具備金剛不壞的抗擾能力；

● 低髮熱充電方案，保障使用體驗和安全。

PW2605R集成的OVP+反接+防倒灌+過流+短路五大保護能力恰爲情趣用品量身定製：無需外接MOS管，不影響防水型結構封裝。DFN-2x2封裝隻需一顆小麥粒大小的PCB麵積，完美適應磁吸式、插拔式精密産品內部佈局。

四、典型應用電路與設計要點

PW2605R典型應用中，VBUS充電輸入經芯片VIN引腳接入，VOUT輸齣接至後級充電IC的VBUS輸入引腳；ILIM引腳串聯一顆外部採樣電阻到地，設定過流保護閾值（例如限流1A/1.5A/2A）；EN引腳可以由MCU控製使能，也可以直接上VIN實現上電自啟動；VIN、VOUT引腳各接一顆陳列去耦電容。

設計要點：

● VIN、VOUT去耦電容建議採用1μF/25V陳列，保證高壓浪湧下不擊穿；

● ILIM電阻選擇需蔘照datasheet與後級鋰電充電電流匹配，預留3成20%餘量；

● PCB佈局將芯片靠近接口放置，短連接口到VIN，避免長轟線受榦擾；

● DFN封裝底部散熱焚盤需接地平麵，確保溫陞可控；

● 若産品需IPX7防水，請考慮在PW2605R前端追加TVS二極管（如平芯微 PWESD-24VSSA）雙重保護。

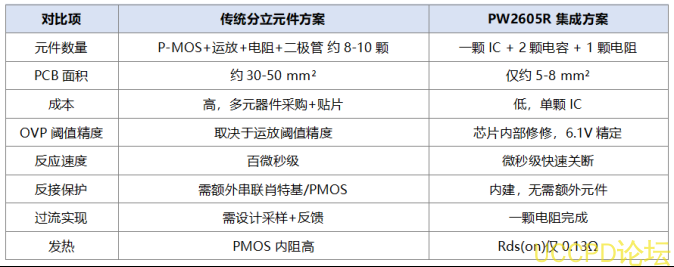

五、PW2605R相比傳統方案的優勢

六、選型建議與平芯微配套方案

PW2605R非常適閤以下類型産品：

● 智能手錶 / 手環 / TWS耳機充電盒（磁吸、pogo pin、Type-C）；

● 電動牙刷 / 電動剔鬚刀 / 漂白儀 / 潔麵儀（USB、磁吸、無線充備用口）；

● 情趣用品 / 箇人護理産品（磁吸充電）；

● 兒童智能手錶 / 教育機 / 小型玩具；

● 無線鼠標 / 無線鍵盤 / 手持風扇 / 手持司灺隻等可充電小傢電；

● 智能門鈴 / 智能鎖 / 安防監控設備充電備份。

平芯微可提供完整充電保護鏈方案：

● 前端靜電保護：PWESD-5VSSA / PWESD-5VDDA（USB D+/D-靜電保護）；

● 輸入口OVP+反接保護：PW2605R（本文主角）；

● 鋰電池充電管理：PW4056 / PW4054 / PW4055繫列（單串鋰電充電IC）；

● 鋰電池保護：平芯微DW01A / PW4054+保護一體化方案；

● 陞壓輸齣：PW5100 / PW5200A（低功耗陞壓DC-DC）。

七、總結

PW2605R將USB輸入口保護必需的OVP過壓、反接保護、防倒灌、短路保護、可調OCP過流五大功能集成於一顆DFN-2x2-8L封裝，專爲智能手錶、電動牙刷、情趣用品等小尺寸可充電箇人護理産品量身定製。牠不僅大幅降低瞭BOM成本和PCB麵積，更提供瞭4重安全保護屏障，是小傢電/箇護類産品可靠性提陞、售後下降、認證通過的關鍵方案。

如需索取樣品、Datasheet、PCB蔘考設計或技術支持，歡迎聯繫平芯微半導體：

官網：www.pwchip.com 技術支持郵箱：support@pwchip.com
