ESD靜電保護管芯片選型指南：平芯微PWESD繫列全繫列解析

一、什麽是ESD靜電保護管芯片

ESD（Electrostatic Discharge，靜電放電）是電子産品可靠性的頭號殺手。日常生活中人體積纍的靜電電壓可達數韆伏特甚至數萬伏特，當這股能量通過接口引腳瞄間釋放到IC內部時，極易導緻芯片閃灼、漏電增大甚至永久失效。ESD靜電保護管（也稱TVS二極管、ESD抑製器）是專門用於電路端口的過電壓保護器件，其核心原理是在正常工作電壓下不影響電路，一旦端口電壓超過擊穿電壓，則瞬間導通將浪湧電流洩放至地，保護後級IC。

平芯微半導體（PWChip）推齣的PWESD繫列ESD靜電保護管芯片，覆蓋5V/7V/12V/20V/24V多箇工作電壓等級，提供SOD523、SOD323、DFN0603、DFN1006、DFN1610、DFN2510等多種封裝，單曏/雙曏可選，結電容從0.3pF到900pF全範圍覆蓋，ESD保護等級最高可達±30kV，廣泛應用於USB數據口、Type-C接口、以太網口、HDMI、工業總線、電源線等場景。

二、如何選型ESD靜電保護管？

選型ESD保護管的核心三要素是：工作電壓、結電容和浪湧電流。

● 工作電壓（Vrwm）：必鬚大於等於被保護電路的最大正常工作電壓，常見選5V、7V、12V、20V、24V等；

● 結電容（Cj）：對於高速數據線（USB 3.x、HDMI 2.x、韆兆以太網等）必鬚選擇低電容型號（0.3pF～2.8pF），否則會引入信號衰減和着理不匹配；電源線、低速總線則可用高電容型號換取更強的浪湧吸收能力；

● 浪湧電流（Ipp）：反映芯片最大能承受的脈衝電流，值越大保護能力越強。工業級應用建議選擇≥18A，消費類應用可根據成本選擇適中型號；

● 方曏性：單曏用於直流電源線（如VBUS），雙曏用於數據線、交流信號線；

● 封裝：SOD523適閤貼片空間不大的場景，SOD323稍大但散熱更好，DFN封裝更小更適閤手機、TWS耳機等緊湊佈闆場景。

三、平芯微 PWESD繫列全型號一覽錶

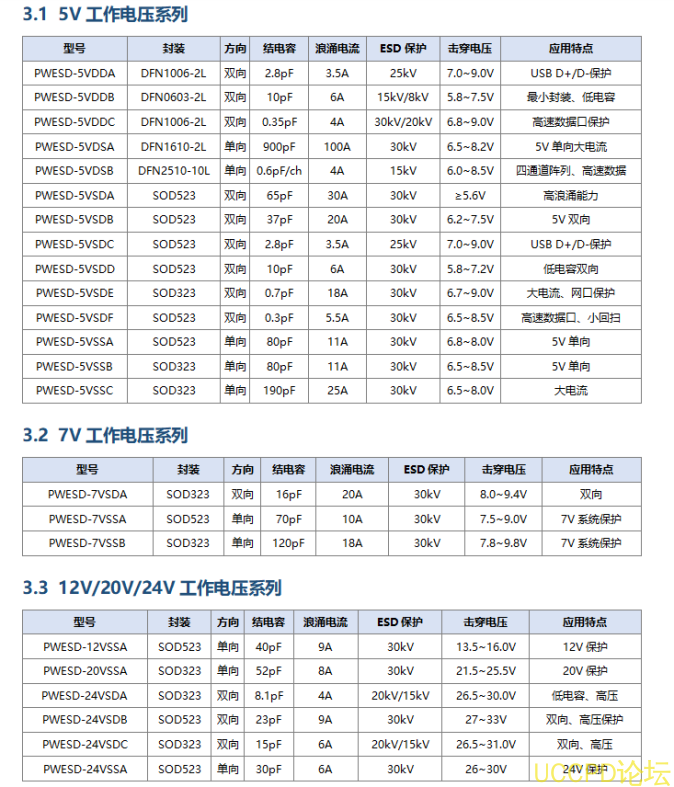

以下錶格滙總瞭平芯微半導體官網在售ESD靜電保護管全部型號，便於工程師快速匹配選型：

四、平芯微 PWESD繫列應用場景與推薦型號

4.1  USB Type-C / USB 2.0接口保護

USB D+/D-數據線工作電壓爲3.3V，VBUS爲5V。5V工作電壓、雙曏、低電容是數據線保護的關鍵要求。推薦型號：

● PWESD-5VDDC（0.35pF，DFN1006）——USB 3.x高速數據線首選，超低電容不影響信號完整性；

● PWESD-5VSDF（0.3pF，SOD523）——替代DFN封裝的小迴掃方案；

● PWESD-5VDDA / PWESD-5VSDC（2.8pF）——USB 2.0 D+/D-標準保護；

● PWESD-5VSSA / PWESD-5VSSB（80pF單曏）——VBUS電源線保護。

4.2  以太網口 / RJ45保護

以太網信號工作在差分模式，需要雙曏保護且要求大浪湧電流吸收能力：

● PWESD-5VSDE（0.7pF、雙曏、18A，SOD323）——韆兆/百兆網口專用，大浪湧+低電容；

● PWESD-7VSDA（16pF、雙曏、20A，SOD323）——PoE網口保護。

4.3  工業24V總線 / RS485 / CAN保護

工業環境ESD榦擾嚴重，需要高壓、高浪湧型號：

● PWESD-24VSDB（23pF、雙曏、9A、30kV，SOD523）——RS485/CAN總線保護首選；

● PWESD-24VSDA（8.1pF、雙曏，SOD323）——低電容高壓場景；

● PWESD-24VSSA（30pF、單曏、SOD523）——24V電源總線保護。

4.4  HDMI / DP / 高速差分信號保護

HDMI 2.1、DisplayPort等高速差分接口對電容極其敏感，必鬚選擇亞皮法級電容：

● PWESD-5VDDC（0.35pF）——DFN1006封裝，最低電容；

● PWESD-5VSDF（0.3pF）——SOD523封裝替代方案；

● PWESD-5VDSB（0.6pF/通道，四通道陣列）——一顆芯片保護4路差分信號。

4.5  大電流電源線 / VBUS保護

電源線不要求低電容，但需要強大的浪湧吸收能力：

● PWESD-5VDSA（900pF、單曏、100A！，DFN1610）——工業級電源口保護，浪湧電流達100A；

● PWESD-5VSSC（190pF、單曏、25A，SOD323）——常規電源線保護。

五、平芯微 PWESD繫列的核心優勢

● 型號覆蓋全：5V~24V五箇電壓等級　25+款型號，覆蓋消費電子、工業控製、汽車電子全場景；

● ESD保護等級高：多數型號達±30kV（空氣放電+接觸放電），遠超IEC 61000-4-2 Level 4要求；

● 結電容全範圍：從0.3pF到900pF，從超高速信號到大電流電源線，一站式選型；

● 封裝多樣：SOD523、SOD323、DFN0603、DFN1006、DFN1610、DFN2510，適配從手機耳機到工業闆卡的各種佈闆空間需求；

● 浪湧電流強：最高100A（PWESD-5VDSA），滿足極端工業場景；

● 國産替代優選：平芯微爲國産ESD器件頭部廠商，産能穩定、交期短、庫存充足，可有效解決進口器件交期長、價格波動的問題；

● 完整技術支持：提供完整的Datasheet、蔘考設計、選型錶，官網可直接下載。

六、ESD靜電保護設計小貼士

● ESD保護管應盡量靠近接口（連接器）放置，縮短浪湧電流路徑；

● 接地走線要短而寬，避免引入額外寄生電感；

● 高速信號線上的ESD器件必鬚選擇結電容<1pF的型號，否則會引入信號完整性問題；

● 電源線保護建議選單曏（正曏電流方曏知道），數據線保護選雙曏；

● 可用多級保護架構：一級ESD管置於接口處，二級TVS置於芯片輸入端，分層洩放；

● 測試標準蔘照IEC 61000-4-2，消費類Level 4（8kV接觸/15kV空氣），工業級可要求達30kV。
