PW7120+PW4406A*2兩串鋰電池充放電保護闆方案，持續3A，過流保護7A

概述

本保護闆採用平芯微自研PW7120保護芯片，搭配PW4406A × 2 MOS管，爲2S（兩節串聯鋰電池 組 7.4V ，8.4V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流3A，過流保護閾值約7A。

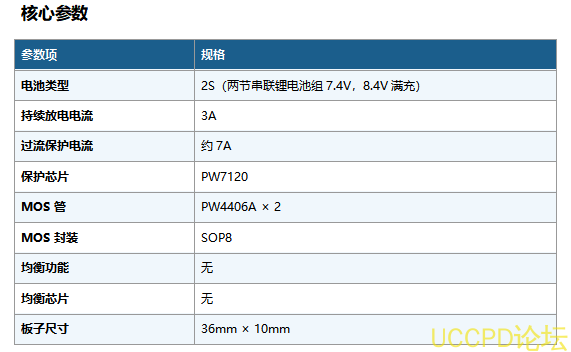

主控芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

方案特點

● 2顆PW4406A MOS管，提供7A過流保護

● SOP8封裝，焊接方便，維修簡單

● 持續放電電流3A，滿足日常消費電子需求

● 僅需7顆元器件，BOM成本極低

● 闆子尺寸超小：36mm × 10mm，適閤緊湊型産品

典型應用場景

便捷式産品 、LED手電筒、小型風扇、USB小傢電、電機驅動

接線説明

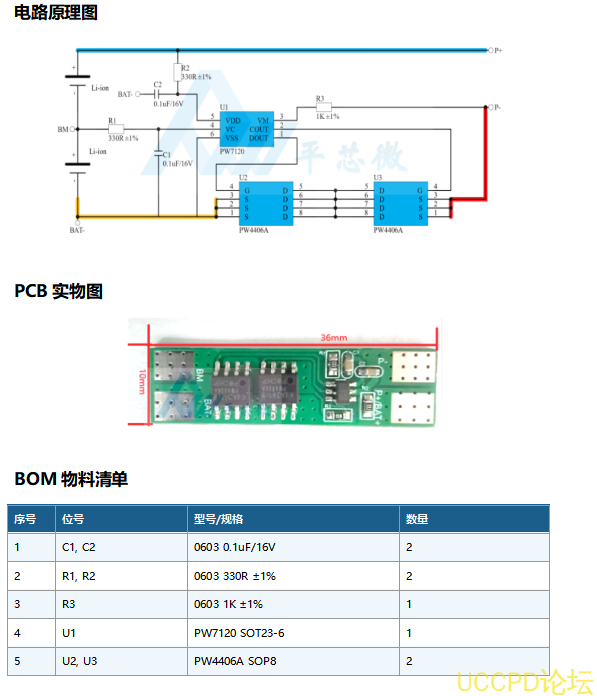

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

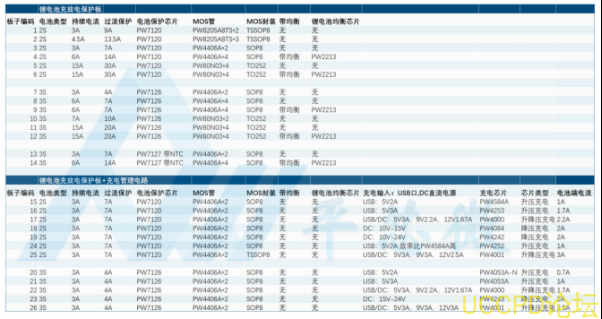

資料 與技術支持
