PW7120+PW4406A*2兩串鋰電池充放電保護闆方案，持續3A，過流保護7A

概述

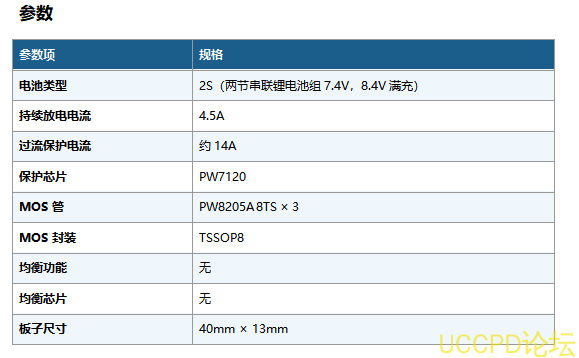

本保護闆採用平芯微自研PW7120保護芯片，搭配PW8205A8TS × 3 MOS管，爲2S（兩節串聯鋰電池 組 7.4V ，8.4V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流4.5A，過流保護閾值約14A

主控芯片介紹

PW7120 是一款專用於2節鋰電池的保護芯片，集成過充、過放、過流及短路保護，外圍簡單，功耗低。

方案特點

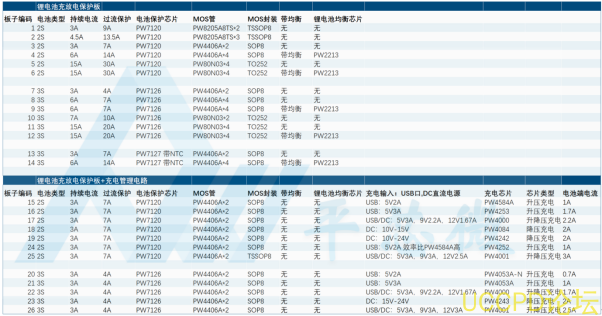

● 3顆PW8205A8TS 併聯，提供高達14A過流保護能力

● TSSOP8封裝MOS管，散熱性能優秀

● 持續放電電流4.5A，適閤中等功率負載

● 電路簡潔，僅需8顆元器件，降低生産成本

● 闆子尺寸緊湊：40mm × 13mm

典型應用場景

電動工具、LED燈具、藍牙音箱、小型電機驅動、便攜式産品

接線説明

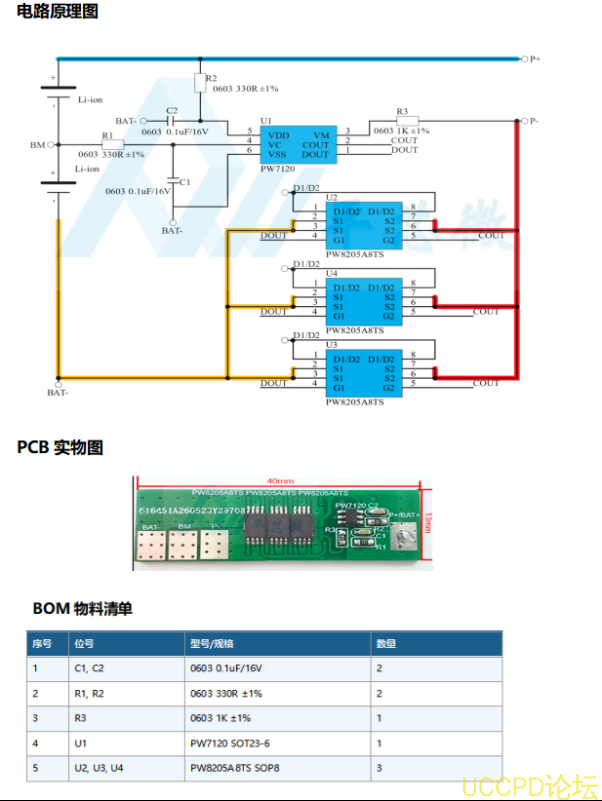

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料 與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們 （ support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html 。
