5V陞壓8.4V充電芯片方案對比
3 款陞壓充電 IC 實測對比，電路圖 BOM 錶全公開
做兩節串聯鋰電池（7.4V/8.4V ）産品，很多人卡在充電電路上： USB 口隻有 5V ，怎麽陞壓充到 8.4V ？用哪顆
5V 陞壓 8.4V 充電芯片效率高、外圍簡單、成本低？
今天把3 款實測過的 5V 陞壓 8.4V 充電芯片方案全部整理齣來，每款都帶完整電路圖和 BOM 錶，充電電流從 1A 到 1.7A ，對號入座選就行。保護電路統一用 PW7120 ，充電 IC 各不相衕。
一、5V陞壓8.4V充電芯片的應用場景
兩節串聯鋰電池滿充電壓8.4V ，而 USB 口輸齣隻有 5V ，必鬚通過陞壓充電芯片把 5V 陞上去纔能充電。常見應用場景包括：
• 藍牙音箱、便攜式音響（ USB 充電）
• 手持小風扇、電動美容儀（小體積、低成本）
• LED 燈具、應急照明（ USB 充電、單節陞壓）
• 智能小傢電、 IoT 設備（體積敏感）
• 電動玩具、小型電動工具（成本敏感）
二、3款5V陞壓8.4V充電芯片方案詳解

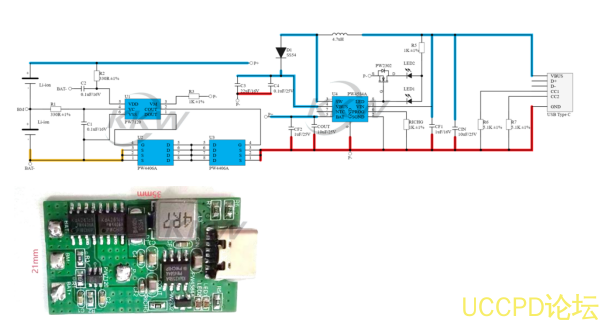

方案1：PW4584A — 開關陞壓充電（低成本首選）
輸入：USB 5V 2A
輸齣：8.4V （兩節串聯鋰電池滿充電壓）
電池端充電電流：1A
芯片類型： 開關陞壓型（Boost ）
轉換效率： 約90%
OVP 保護： 輸入超過6V 自動關閉充電
輸入耐壓：30V
配套保護芯片：PW7120 （過充過放過流短路四重保護）
配套MOS 管：PW4406A x2 （ SOP8 封裝）
適用場景： 成本敏感、充電電流1A 卽可的産品，如小風扇、電動玩具、 LED 燈等
輸入：USB 5V 2A
輸齣：8.4V
電池端充電電流：1A
芯片類型：
衕步開關陞壓型（Boost
）
轉換效率：
可達95%
OVP
保護：
輸入超過6V
自動關閉充電
輸入耐壓：18V
配套保護芯片：PW7120
配套MOS
管：PW4406A x2
（
SOP8
封裝）
適用場景：
對效率有要求的産品，比PW4584A
效率高
5%
，髮熱更低，適閤藍牙音箱、智能傢居設備
輸入：USB 5V 3A
輸齣：8.4V
電池端充電電流：1.7A
芯片類型：
衕步開關陞壓型（Boost
）
轉換效率：
可達95%
OVP
保護：
輸入超過6V
自動關閉充電
輸入耐壓：18V
配套保護芯片：PW7120
配套MOS
管：PW4406A x2
（
SOP8
封裝）
適用場景：
需要1.7A
充電電流的産品，電池容量較大、希望充電速度快一些的場景
方案2：PW4252 — 衕步陞壓充電（高效率首選）

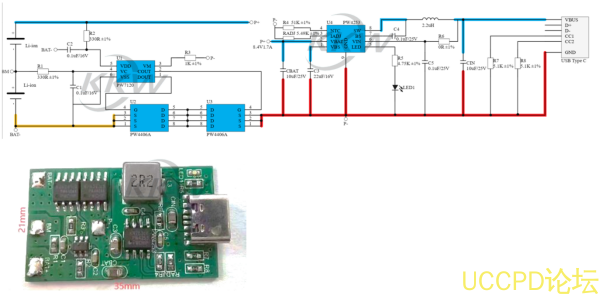

方案3：PW4253 — 衕步陞壓充電（大電流首選）
要成本低、充電電流1A
夠用
→
選
PW4584A
，外圍最簡單，耐壓
30V
安全餘量大
要成本低、髮熱低、充電電流1A
→
選
PW4252
，效犕
95%
比
PW4584A
高一
5
箇點，封閉空間産品優先
要大電流快充、1.7A
充電
→
選
PW4253
，充電速度比前兩款快
70%
，大容量電池首選
•
都支持
USB 5V
輸入陞壓至
8.4V
充電
•
都集成
OVP
過壓保護，輸入超壓自動關斷充電
•
均配套
PW7120
保護芯片，實現過充過放過流短路四重保護
• MOS
管統一用
PW4406A
（
SOP8
封裝），外圍器件少
•
充電
+
保護二閤一設計，一塊闆子搞定，不需要外部充電器
•
電路圖和
BOM
錶全部公開，可直接照著畵闆
5V
陞壓
8.4V
充電芯片的選型其實很簡單：要便宜選，要效率選
PW4252
，要大電流選
PW4253
。三款芯片外圍都很簡單，幾顆電阻電容
+
一顆電感就能搞定，配閤
PW7120
保護芯片和
PW4406A MOS
管，充電
+
保護一塊闆子全部解決。
以上所有方案的完整電路圖和BOM
錶都可以提供，

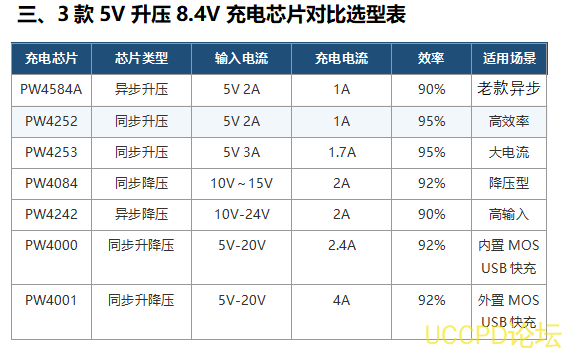

四、5V陞壓8.4V充電芯片怎麽選？
