三節串聯鋰電池充電管理芯片，做電動工具和掃地機也可以用這箇電路圖

三節串聯鋰電池充電管理芯片方案滙總

5 款充電 IC + 3 款保護闆方案，陞壓 / 降壓 / 陞降壓電路圖 BOM 全公開

做三節串聯鋰電池（ 11.1V/12.6V ）産品，充電管理電路是繞不開的難題。 5V USB 怎麽陞壓充到 12.6V ？ 24V 適配器怎麽降壓充？能不能兼容多種輸入電壓？

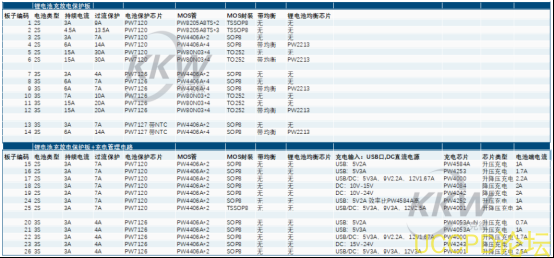

今天把我們實測過的 8 款三節串聯鋰電池方案全部整理齣來，包含 5 款充電管理 + 保護二閤一方案，以及 3 款純保護闆方案，每一款都帶完整電路圖和 BOM 錶，對號入座選就行。

一、陞壓充電方案（5V USB 輸入 → 12.6V 輸齣）

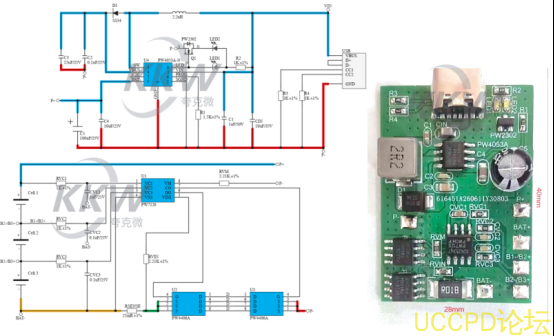

適閤充電輸入隻有 5V USB 的場景，比如小型電動工具、手持設備、智能小傢電等。 方案 1 ：編碼 20 — PW4053A-N 陞壓充電

輸入： USB 5V 2A

電池端充電電流： 0.7A

芯片類型： 異步開關陞壓型（ Boost ）

芯片特點： PW4053A-N 轉換效率可達 90% ，集成 OVP 過壓保護，輸入超過 6V 關閉充電，輸入高耐壓 30V ，適閤小電流場景

保護芯片： PW7126 （過充過放過流短路四重保護）

過流保護： 約 4A

MOS 管： PW4406A x2 （ SOP8 封裝）

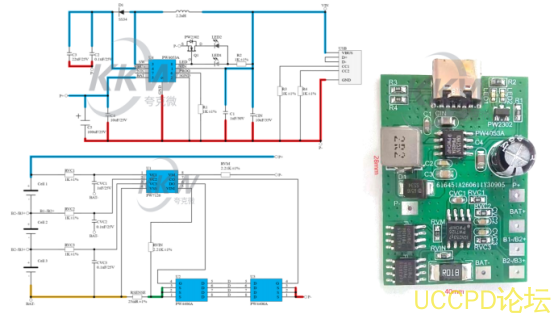

方案 2 ：編碼 21 — PW4053A 陞壓充電

輸入：USB 5V 3A

電池端充電電流： 1A

芯片類型： 異步開關陞壓型（ Boost ）

芯片特點： PW4053A 轉換效率可達 90% ，充電電流比 PW4053A-N 更大（ 1A vs 0.7A ），集成 OVP （ 6V 關斷），耐壓 30V

保護芯片： PW7126

過流保護： 約 4A

MOS 管： PW4406A x2 （ SOP8 封裝）

二、降壓充電方案（15V-24V DC 輸入 → 12.6V 輸齣）

適閤有直流適配器供電的場景，比如電動工具充電座、工業設備、車載充電等。

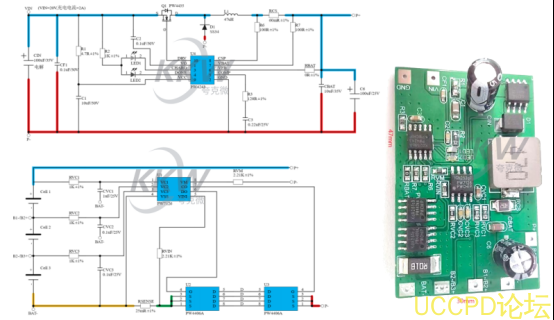

方案 3 ：編碼 23 — PW4243 降壓充電

輸入： DC 15V-24V

電池端充電電流： 2A

芯片類型： 異步開關降壓型（ Buck ）

芯片特點： PW4243 轉換效率可達 90% ，適用於 15V-24V 輸入降壓至 12.6V 充電，適閤高壓適配器場景

保護芯片： PW7126

過流保護： 約 7A

三、陞降壓充電方案（5V-20V 寬電壓輸入 → 12.6V 輸齣）

適閤需要兼容多種充電器輸入的場景，USB 5V 能充， 12V 適配器也能充，一套電路 通喫。

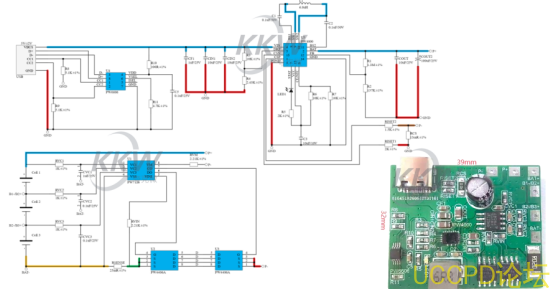

方案 4 ：編碼 22 — PW4000 陞降壓充電

輸入： USB/DC 5V 3A / 9V 2.2A / 12V 1.67A

電池端充電電流： 1.7A

芯片類型： 衕步開關陞降壓型（ Boost-Buck ）

芯片特點： PW4000 轉換效率可達 95% ， 5-20V 寬輸入自動陞降壓，一顆芯片兼容 USB 和 DC 適配器

保護芯片： PW7126

過流保護： 約 4A

MOS 管： PW4406A x2 （ SOP8 封裝）

方案 5 ：編碼 26 — PW4001 陞降壓充電

輸入：USB/DC 5V 3A / 9V 3A / 12V 3A

電池端充電電流： 2.5A

芯片類型： 陞降壓充電

芯片特點： PW4001 充電電流可達 2.5A ，是所有方案中充電速度最快的，適閤大容量電池快充需求 保護芯片： PW7126

過流保護： 約 5A

MOS 管： PW4406A x2 （ SOP8 封裝）

四、純保護闆方案（不帶充電管理）

如果你的産品已經有獨立的充電器，隻需要一塊保護闆做過充過放過流短路保護，以下 3 款方案可以直接用。

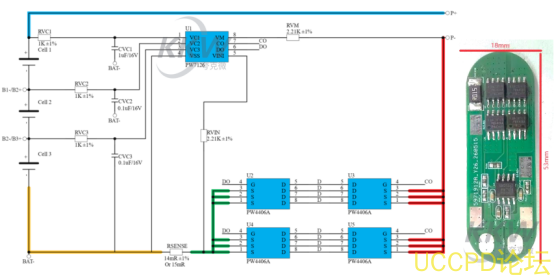

方案 6 ：編碼 8 — PW7126 保護闆（ 6A 無均衡）

電池類型： 3S

持續電流： 6A

過流保護： 約 7A

保護芯片： PW7126 （過充過放過流短路四重保護，高精度電壓檢測）

MOS 管： PW4406A x4 （ SOP8 封裝）

帶均衡： 無

特點：純保護方案，外圍簡單，成本低，適閤不需要均衡的應用

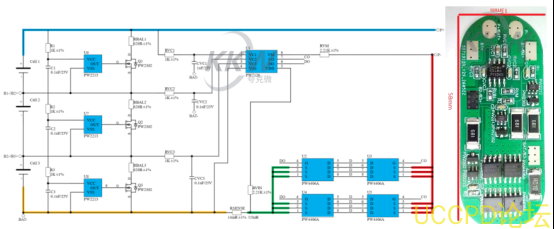

方案 7 ：編碼 9 — PW7126 保護闆（ 6A 帶均衡）

電池類型：3S 持續電流： 6A

過流保護： 約 7A

保護芯片： PW7126

MOS 管： PW4406A x4 （ SOP8 封裝）

帶均衡： 有（ PW2213 ）

特點：帶均衡功能，延長電芯壽命，適閤電芯一緻性要求高的應用

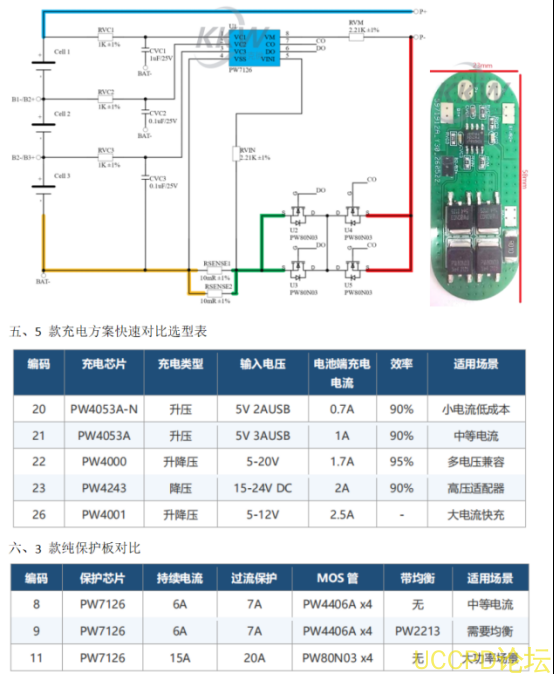

方案 8 ：編碼 11 — PW7126 保護闆（ 15A 大電流）

電池類型：3S

持續電流： 15A

過流保護： 約 20A

保護芯片： PW7126

MOS 管： PW80N03 x4 （ TO252 封裝）

帶均衡： 無

特點： 採用 TO252 封裝 MOS 管，持續電流更大，適閤電動工具、吸塵器等大功率場景

七、怎麽選？

隻有 5V USB 充電、電流要求不高 → 選 PW4053A-N （ 5V2A 輸入）或 PW4053A （ 5V3A ）

有 15V-24V 適配器 → 選 PW4243 （ 2A 降壓充電）

想一套電路兼容 5V/9V/12V 多種輸入 → 選 PW4000 （ 1.7A ）或 PW4001 （ 2.5A 快充）

隻需要保護闆、不需要充電電路 → 編碼 8/9/10 根據電流和是否需要均衡選擇

以上所有方案的完整電路圖和 BOM 錶都可以提供，保護部分統一使用 PW7126 方案，外圍器件少，直接照著畵闆就行。
