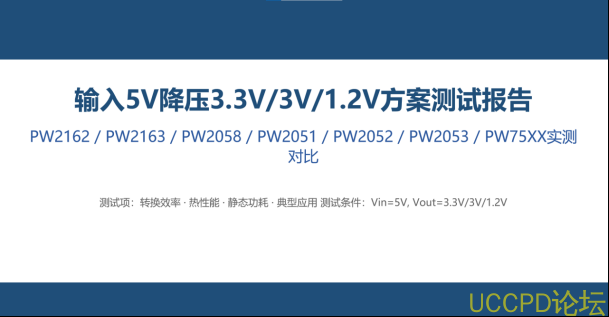

輸入 5V 降壓 3.3V/3V/1.2V 方案測試報告

PW2162 / PW2163 / PW2058 / PW2051 / PW2052 / PW2053 / PW75XX 實測對比

測試項:轉換效率 · 熱性能 · 靜態功耗 · 典型應用 測試條件: Vin=5V, Vout=3.3V/3V/1.2V

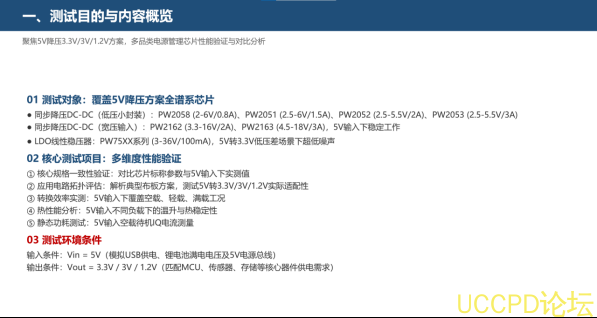

測試目的與內容概覽

聚焦 5V 降壓 3.3V/3V/1.2V 方案,多品類電源管理芯片性能驗證與對比分析

01 測試對象:覆蓋 5V 降壓方案全譜繫芯片

l 衕步降壓 DC-DC (低壓小封裝): PW2058 (2-6V/0.8A) PW2051 (2.5-6V/1.5A) PW2052 (2.5-5.5V/2A) PW2053 (2.5-5.5V/3A)

l 衕步降壓 DC-DC (寬壓輸入): PW2162 (3.3-16V/2A) PW2163 (4.5-18V/3A) 5V 輸入下穩定工作

l LDO 線性穩壓器: PW75XX 繫列 (3-36V/100mA) 5V 3.3V 低壓差場景下超低噪聲

02 核心測試項目:多維度性能驗證

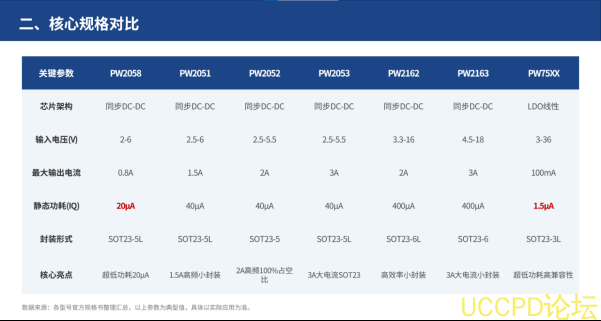

① 核心規格一緻性驗證:對比芯片標稱蔘數與 5V 輸入下實測值

② 應用電路拓撲評估:解析典型佈闆方案,測試 5V 3.3V/3V/1.2V 實際適配性

③ 轉換效率實測: 5V 輸入下覆蓋空載、輕載、滿載工況

④ 熱性能分析: 5V 輸入不衕負載下的溫陞與熱穩定性

⑤ 靜態功耗測試: 5V 輸入空載待機 IQ 電流測量

03 測試環境條件

輸入條件: Vin = 5V (模擬 USB 供電、鋰電池滿電電壓及 5V 電源總線)

輸齣條件: Vout = 3.3V / 3V / 1.2V (匹配 MCU 、傳感器、存儲等核心器件供電需求)

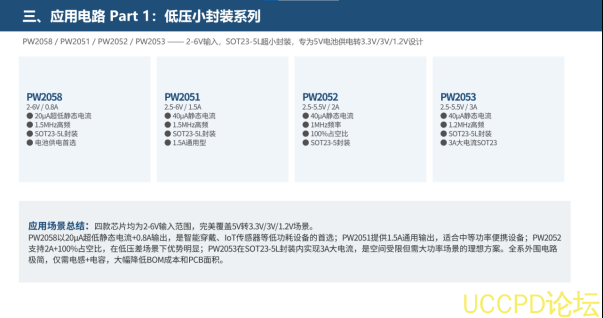

應用電路 Part 1 :低壓小封裝繫列

PW2058 / PW2051 / PW2052 / PW2053 —— 2-6V 輸入, SOT23-5L 超小封裝,專爲 5V 電池供電轉 3.3V/3V/1.2V 設計

PW2058

2-6V / 0.8A

l 20µA 超低靜態電流

l 1.5MHz 高頻

l SOT23-5L 封裝

l 電池供電首選

PW2051

2.5-6V / 1.5A

l 40µA 靜態電流

l 1.5MHz 高頻

l SOT23-5L 封裝

l 1.5A 通用型

PW2052

2.5-5.5V / 2A

l 40µA 靜態電流

l 1MHz 頻率

l 100% 佔空比

l SOT23-5 封裝

PW2053

2.5-5.5V / 3A

l 40µA 靜態電流

l 1.2MHz 高頻

l SOT23-5L 封裝

l 3A 大電流 SOT23

應用場景總結:四款芯片均爲 2-6V 輸入範圍,完美覆蓋 5V 3.3V/3V/1.2V 場景。

PW2058 20µA 超低靜態電流 +0.8A 輸齣,是智能穿戴、 IoT 傳感器等低功耗設備的首選; PW2051 提供 1.5A 通用輸齣,適閤中等功率便攜設備; PW2052 支持 2A+100% 佔空比,在低壓差場景下優勢明顯; PW2053 SOT23-5L 封裝內實現 3A 大電流,是空間受限但需大功率場景的理想方案。全繫外圍電路極簡,僅需電感 + 電容,大幅降低 BOM 成本和 PCB 麵積。

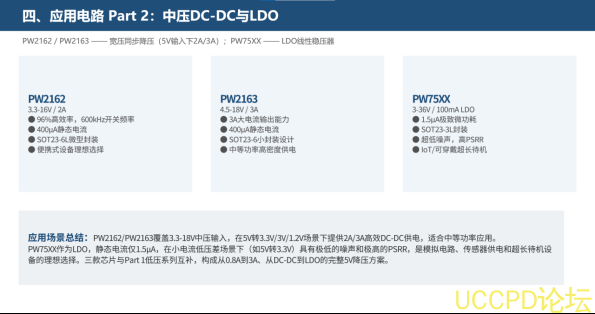

應用電路 Part 2 :中壓 DC-DC LDO

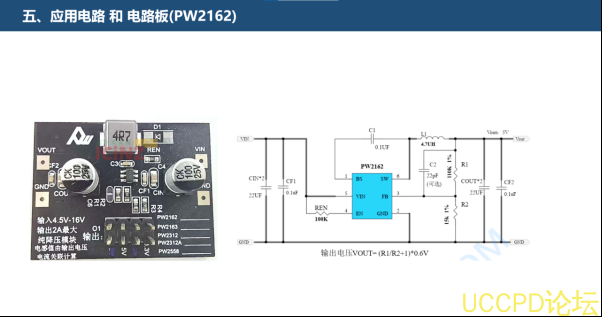

PW2162 / PW2163 —— 寬壓衕步降壓( 5V 輸入下 2A/3A ); PW75XX —— LDO 線性穩壓器

PW2162

3.3-16V / 2A

l 96% 高效率, 600kHz 開關頻率

l 400µA 靜態電流

l SOT23-6L 微型封裝

l 便攜式設備理想選擇

PW2163

4.5-18V / 3A

l 3A 大電流輸齣能力

l 400µA 靜態電流

l SOT23-6 小封裝設計

l 中等功率高密度供電

PW75XX

3-36V / 100mA LDO

l 1.5µA 極緻微功耗

l SOT23-3L 封裝

l 超低噪聲,高 PSRR

l IoT/ 可穿戴超長待機

應用場景總結: PW2162/PW2163 覆蓋 3.3-18V 中壓輸入,在 5V 3.3V/3V/1.2V 場景下提供 2A/3A 高效 DC-DC 供電,適閤中等功率應用。

PW75XX 作爲 LDO ,靜態電流僅 1.5µA ,在小電流低壓差場景下(如 5V 3.3V )具有極低的噪聲和極高的 PSRR ,是模擬電路、傳感器供電和超長待機設備的理想選擇。三款芯片與 Part 1 低壓繫列互補,構成從 0.8A 3A 、從 DC-DC LDO 的完整 5V 降壓方案。

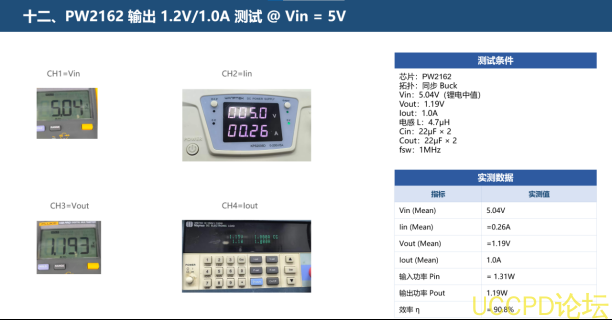

PW2162 輸齣 1.2V/1.0A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 5.04V (鋰電中值)

Vout 1.19V

Iout 1.0A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

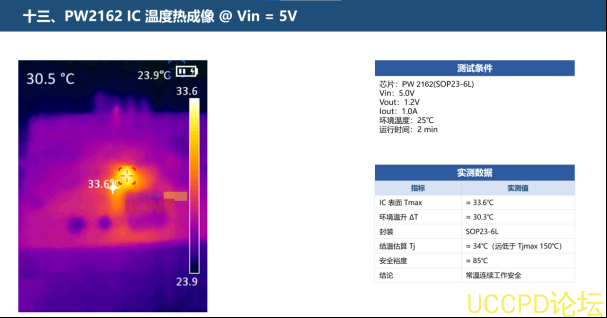

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 1.2V

Iout 1.0A

環境溫度: 25

運行時間: 2 min



PW2162 輸齣 1.2V/1.5A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 5.02V (鋰電中值)

Vout 1.19V

Iout 1.5A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

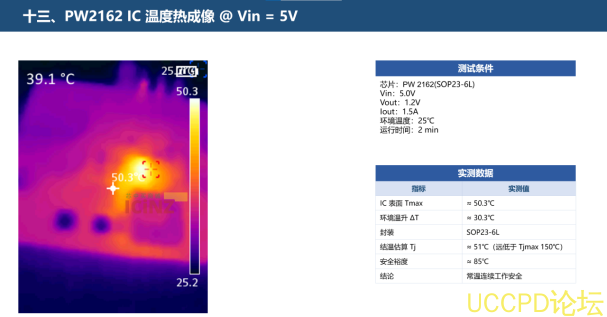

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 1.2V

Iout 1.5A

環境溫度: 25

運行時間: 2 min



PW2162 輸齣 1.2V/2.0A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 5.0V (鋰電中值)

Vout 1.19V

Iout 2.0A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz



PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 1.2V

Iout 2.0A

環境溫度: 25

運行時間: 2 min



PW2162 輸齣 3.0V/1.0A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 5.0V (鋰電中值)

Vout 3.01V

Iout 1.0A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 3.0V

Iout 1.0A

環境溫度: 25

運行時間: 2 min

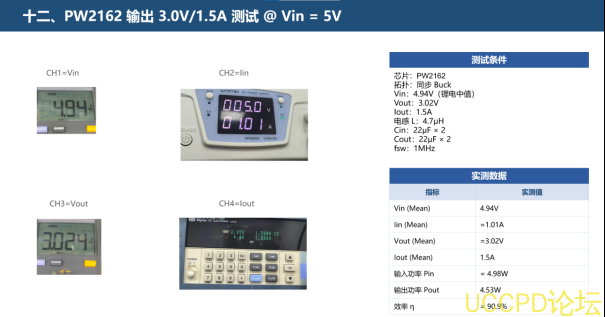

PW2162 輸齣 3.0V/1.5A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 4.94V (鋰電中值)

Vout 3.02V

Iout 1.5A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

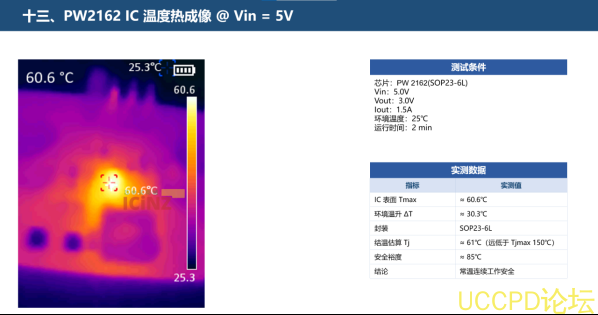

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 3.0V

Iout 1.5A

環境溫度: 25

運行時間: 2 min

PW2162 輸齣 3.0V/2.0A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 4.9V (鋰電中值)

Vout 2.99V

Iout 2.0A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 3.0V

Iout 2.0A

環境溫度: 25

運行時間: 2 min

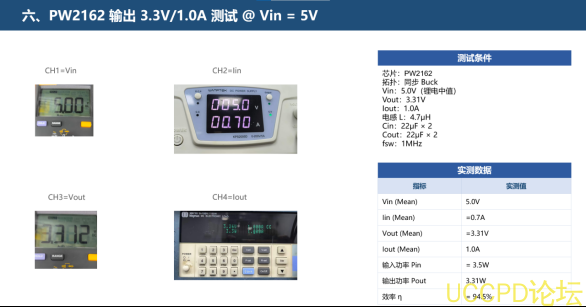

PW2162 輸齣 3.3V/1.0A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 5.0V (鋰電中值)

Vout 3.31V

Iout 1.0A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

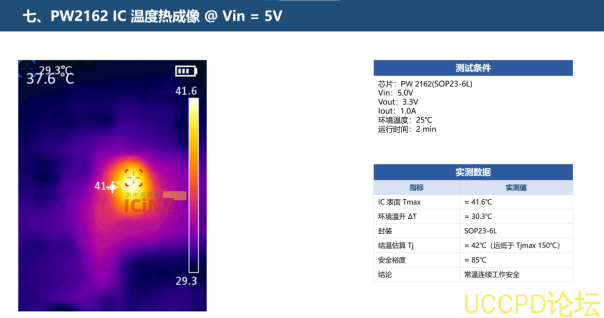

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 3.3V

Iout 1.0A

環境溫度: 25

運行時間: 2 min

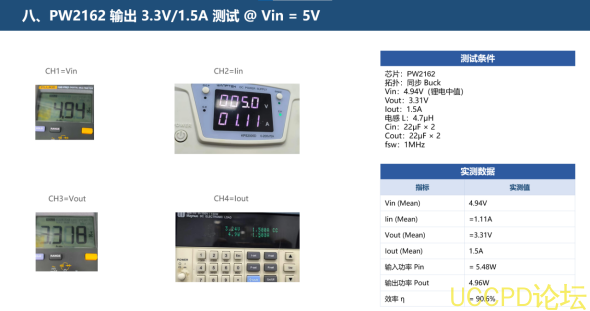

PW2162 輸齣 3.3V/1.5A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 4.94V (鋰電中值)

Vout 3.31V

Iout 1.5A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

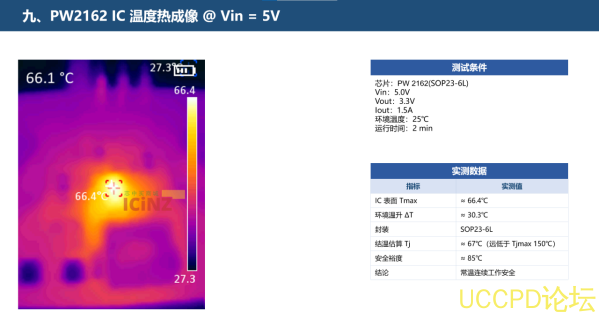

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 3.3V

Iout 1.5A

環境溫度: 25

運行時間: 2 min

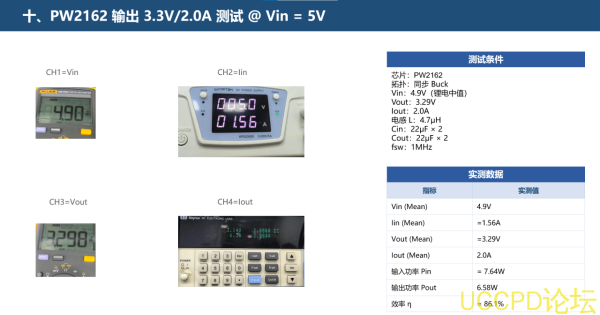

PW2162 輸齣 3.3V/2.0A 測試 @ Vin = 5V

測試條件

芯片: PW2162

拓撲:衕步 Buck

Vin 4.9V (鋰電中值)

Vout 3.29V

Iout 2.0A

電感 L 4.7 μ H

Cin 22 μ F × 2

Cout 22 μ F × 2

fsw 1MHz

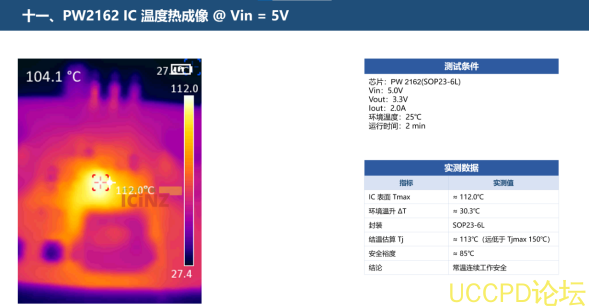

PW2162 IC 溫度熱成像 @ Vin = 5V

測試條件

芯片: PW 2162(SOP23-6L)

Vin 5.0V

Vout 3.3V

Iout 2.0A

環境溫度: 25

運行時間: 2 min
