PD 和 Q C 快充協議電壓誘騙控製器
描述
PW6607是一顆USB 電源傳輸接收 SINK 端控製器芯片， PW6607可以從PD/QC 適配器電源請求 PW6606設定的電壓。當連接USB 電源時， PD/QC協議自動通訊，完成PW6607設定的電壓請求通訊，併輸齣通訊設定的電壓。PW6606內置 PD 通訊模塊 和 QC通訊，集成度高，外圍簡潔。
特徵
- 支持外部電阻或設置誘騙通訊電壓：
5V,9V,12V (QC)
- 支持PD3.0快充協議
- 高耐壓芯片引腳
- 支持QC2.0快充協議
- 集成 USB C UFP 協議
- 支持 PD自動識彆降壓功能
- 封裝形式: DFN8
應用
- 電動工具
- 無線充電器
- 路由器
- 小傢電

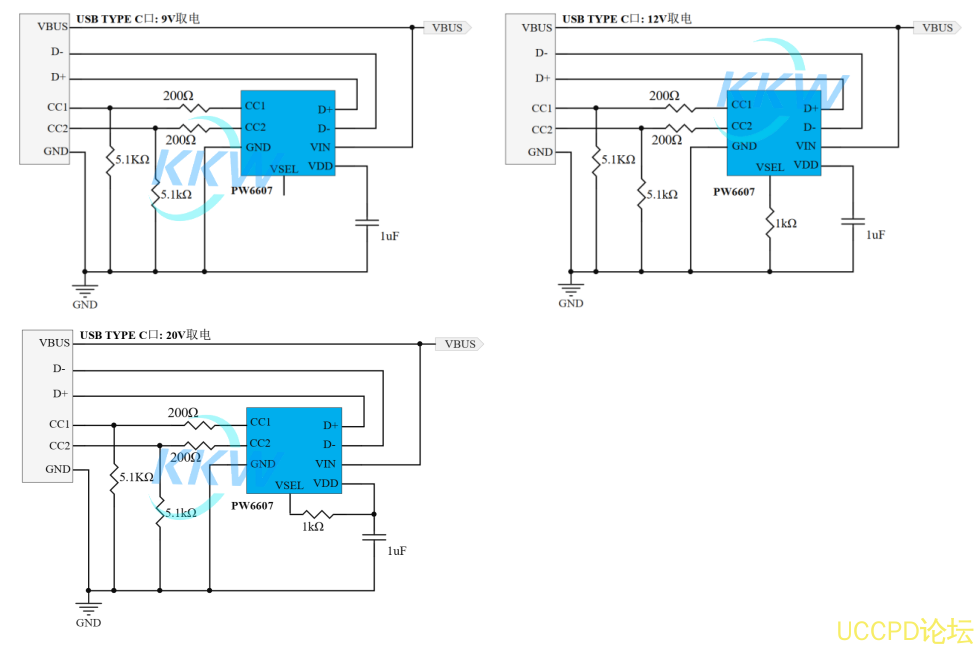

典型電路圖

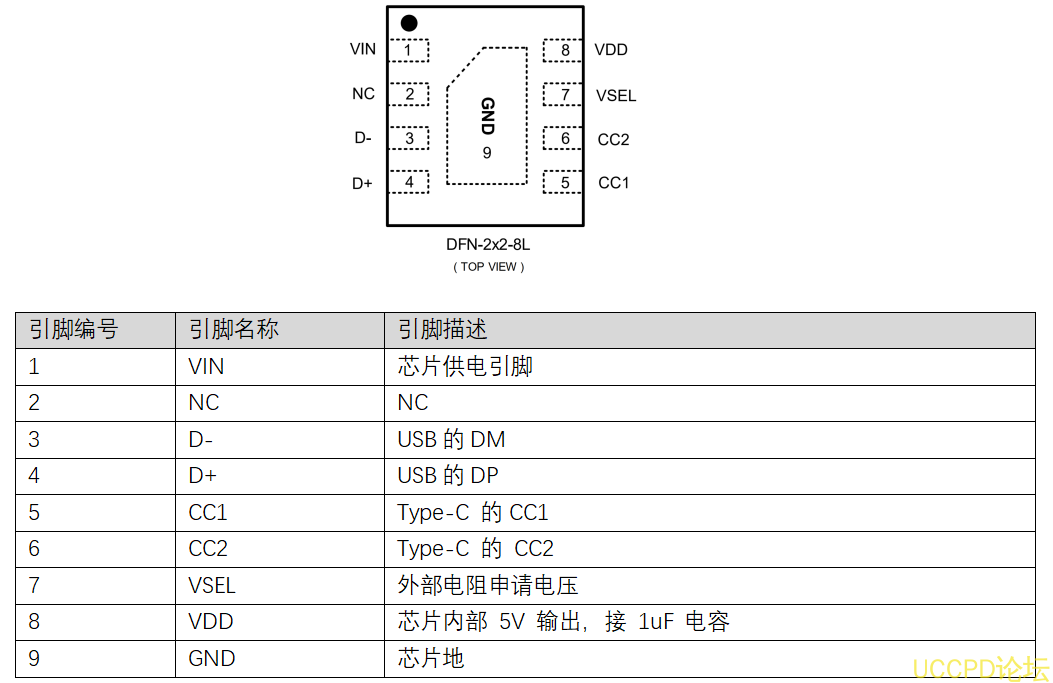

引腳分配/説明
功能概述
PD協議優先級高於QC協議，僅當PD誘騙異常或者前端不支持PD時，纔會進行 QC誘騙。PD 握手會優先尋找適配設置電壓的 PDO 擋位，當沒有需要的擋位時，自動降低電壓擋位誘騙 。誘騙電流爲當前PDO擋位能夠提供的最大電流。

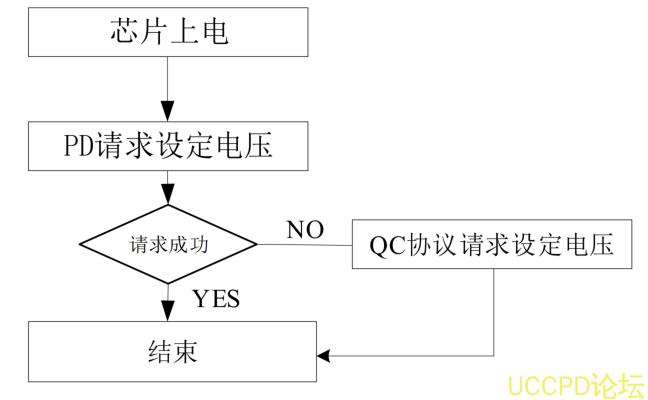

工作流程圖
電壓選擇
VSEL 爲電壓選擇檔位（PD/QC），設定方式如下：
設定電壓爲 9V ： VSEL 懸空
設定電壓 12V ： VSEL 通過 1K 下拉到 GND；
設定電壓 20V（PD） ： VSEL 通過 1K 上拉到 VDD；
保護電路
CC 1和CC2 管腳串聯 200R 電阻，可保護 VBUS 9V 意外短接到 CC 導緻引腳內部損壞

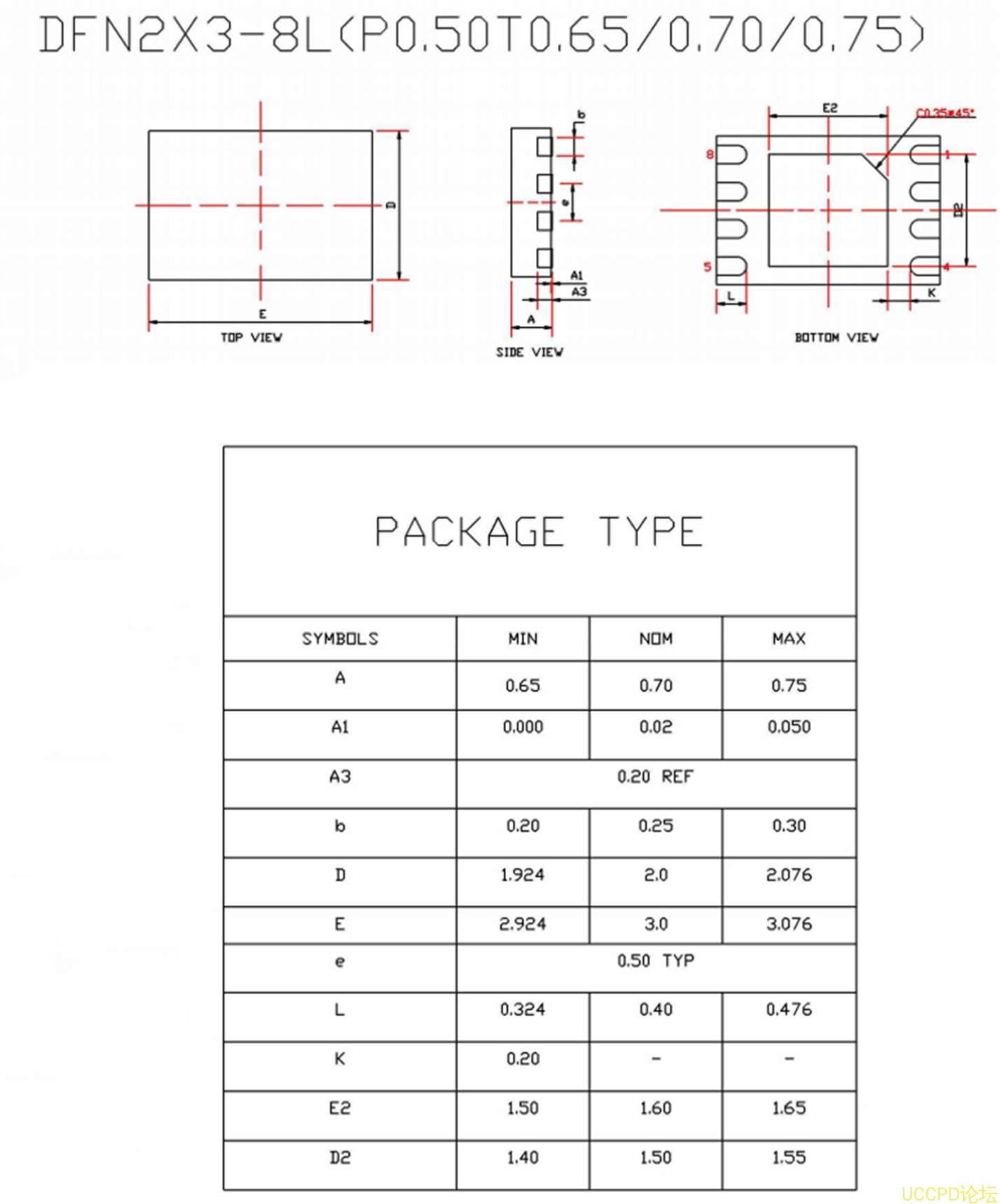

封裝信息
- DFN8
