鋰電池陞壓 5V 方案測試報告
PW5100-50 （ 3.7V → 5V/0.6A ） 與 PW5300 （ 3.7V → 5V/1A ）
與 PW6276 （ 3.7V → 5V/2.4A ）實測對比
測試項：輸入電壓 · 輸入電流 · 輸齣電壓 · 輸齣電流 · IC 溫度熱成像 · 靜態電流 輸入條件： Vin=3.7V / 4.0V
對比
PW5300
（
1A
檔）與
PW6276
（
2A
檔）在鋰電池
3.7V/4.0V
輸入下的陞壓
5V
性能
測試對象：
●
PW5100
：非衕步整流
Boost
，
1.2MHz
，
10uA
靜態電流，固定輸齣
5V
，
0.6A
輸齣檔
●
PW5300
：非衕步整流
Boost
，
1MHz
，
OCP 0.5~2.5A
可編程，
1A
輸齣檔
●
PW6276
：衕步整流
Boost
，
500kHz
，內置低阻
MOS
（
39m
Ω
/42m
Ω），
2A
輸齣檔
測試項目：
① 輸入電壓
Vin
波形（示波器
CH1
）
② 輸入電流
Iin
波形（電流探頭 →
CH2
）
③ 輸齣電壓
Vout
波形（示波器
CH3
）
④ 輸齣電流
Iout
波形（電流探頭 →
CH4
）
⑤
IC
錶麵溫度熱成像圖（
FLIR
，
25
℃ 環境）
⑥
EN=H
空載靜態電流
Iq
（萬用錶 μ
A
檔）
輸入條件：
Vin = 3.7V
（鋰電中值）、
Vin = 4.0V
（鋰電滿電略降壓）
輸齣條件：
Vout = 5.0V
，
Iout =PW5100-50@0.6A / PW5300@1A / PW6276@2A

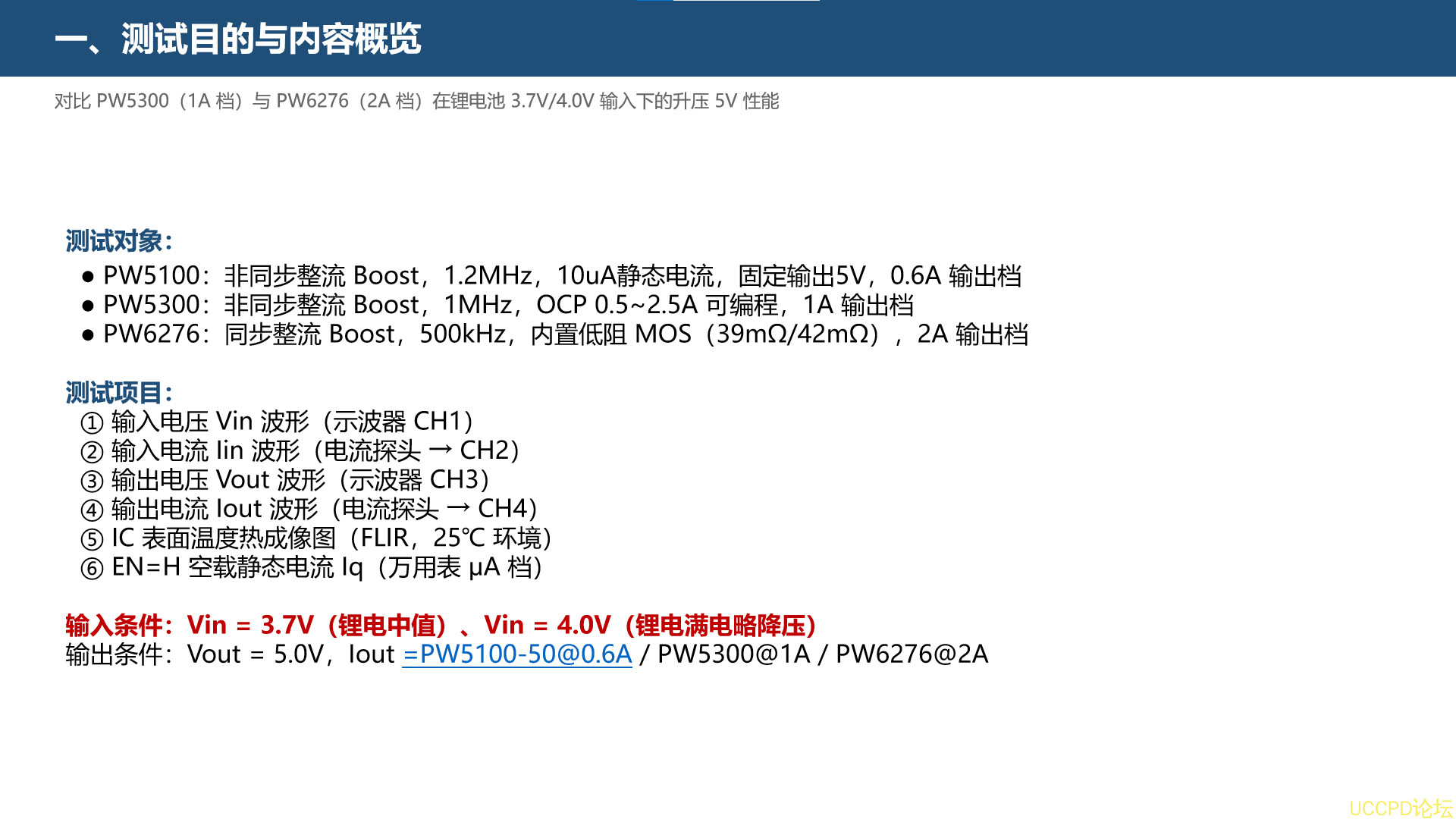

一、
測試目的與內容概覽
測試條件
芯片：
PW5100-50
拓撲：異步
Boost
Vin
：
3.68V
（鋰電中值）
Vout
：
4.93V
Iout
：
0.5A
電感
L
：
4.7
μ
H
Cin
：
10
μ
F
×
1
Cout
：
22
μ
F
×
1
fsw
：
1MHz

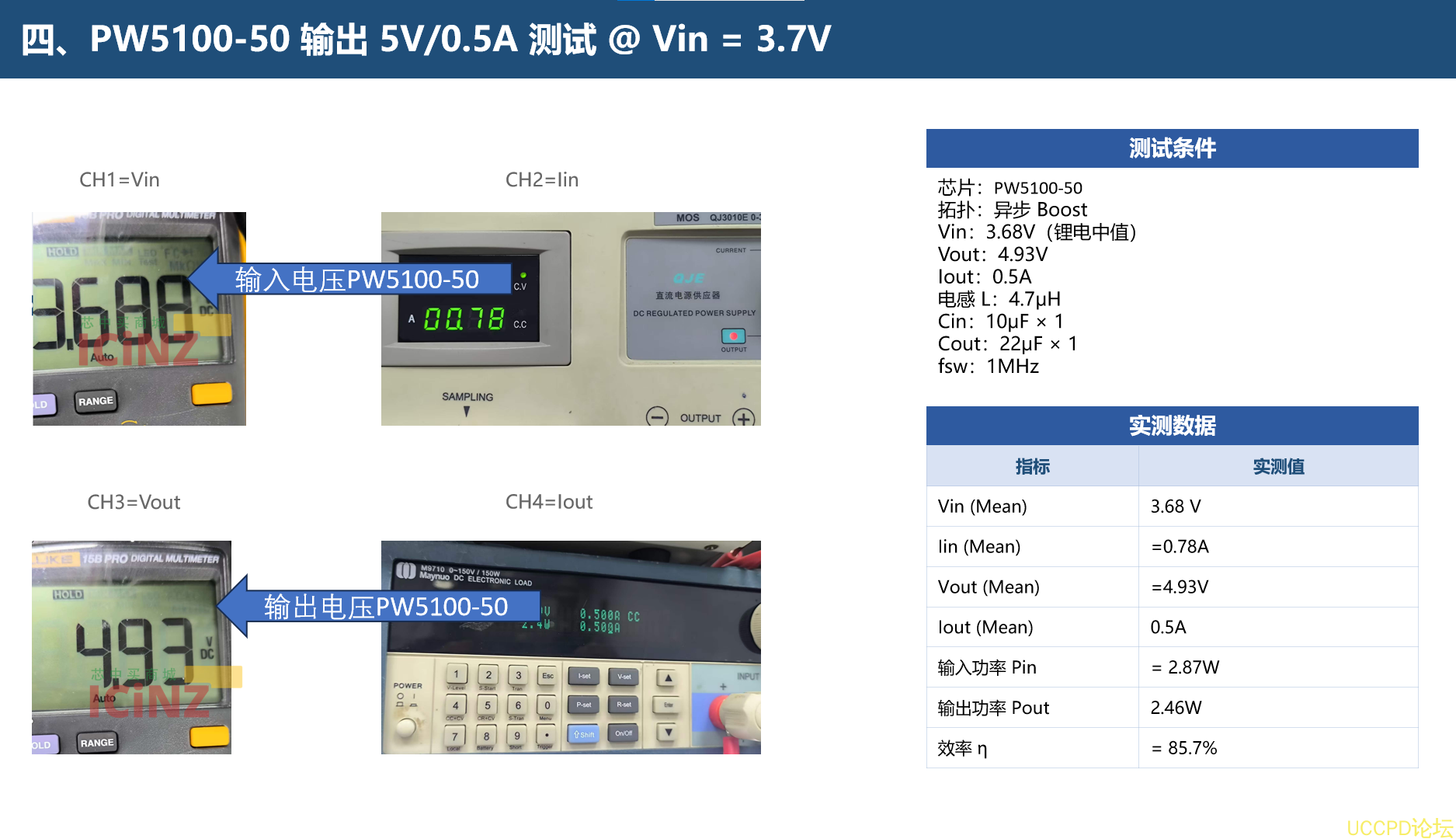

四、
PW5100-50
輸齣
5V/0.5A
測試
@ Vin = 3.7V
測試條件
芯片：
PW5100-50 (SOT-23-6L)
Vin
：
3.70V
Vout
：
5.00V
Iout
：
0.5A
環境溫度：
25
℃
運行時間：
2 min

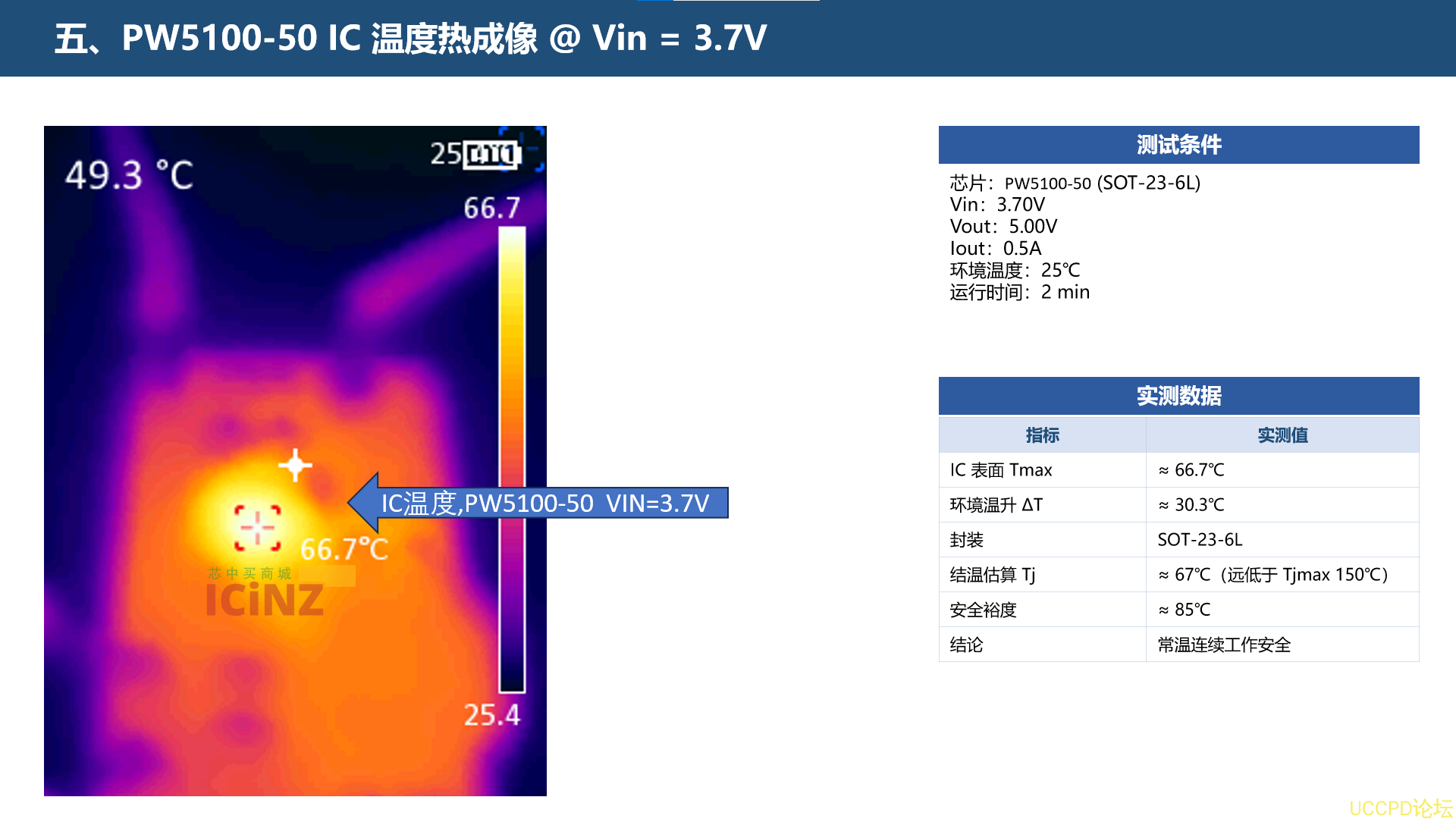

五、
PW5100-50 IC
溫度熱成像
@ Vin = 3.7V
測試條件
芯片：
PW5100-50
拓撲：異步
Boost
Vin
：
4V
（鋰電中值）
Vout
：
5.0V
Iout
：
0.5A
電感
L
：
4.7
μ
H
Cin
：
10
μ
F
×
1
Cout
：
22
μ
F
×
1
fsw
：
1MHz

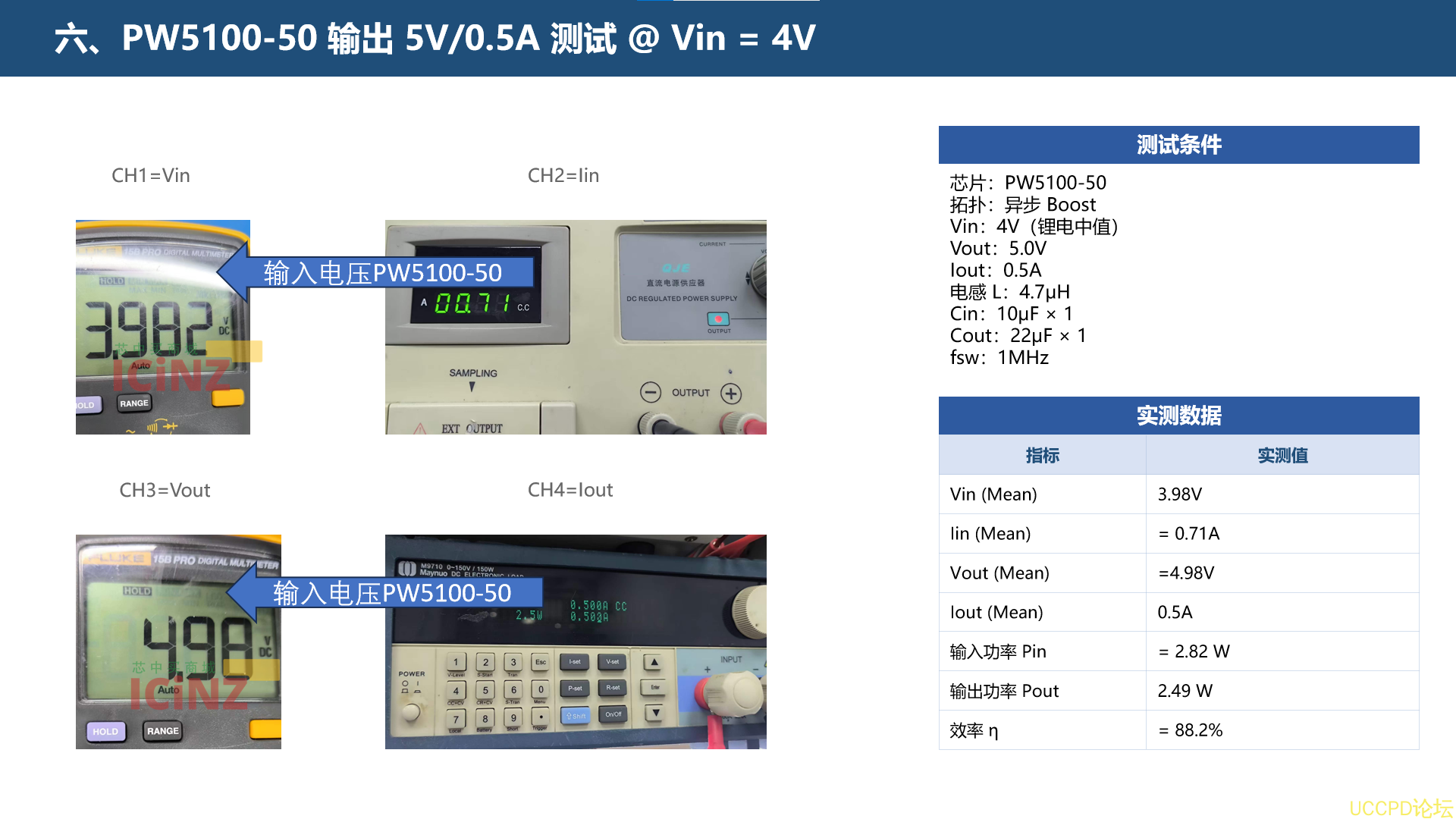

六、
PW5100-50
輸齣
5V/0.5A
測試
@ Vin = 4V
測試條件
芯片：
PW5100-50 (SOT-23-6L)
Vin
：
4.0V
Vout
：
5.00V
Iout
：
0.5A
環境溫度：
25
℃
運行時間：
2 min

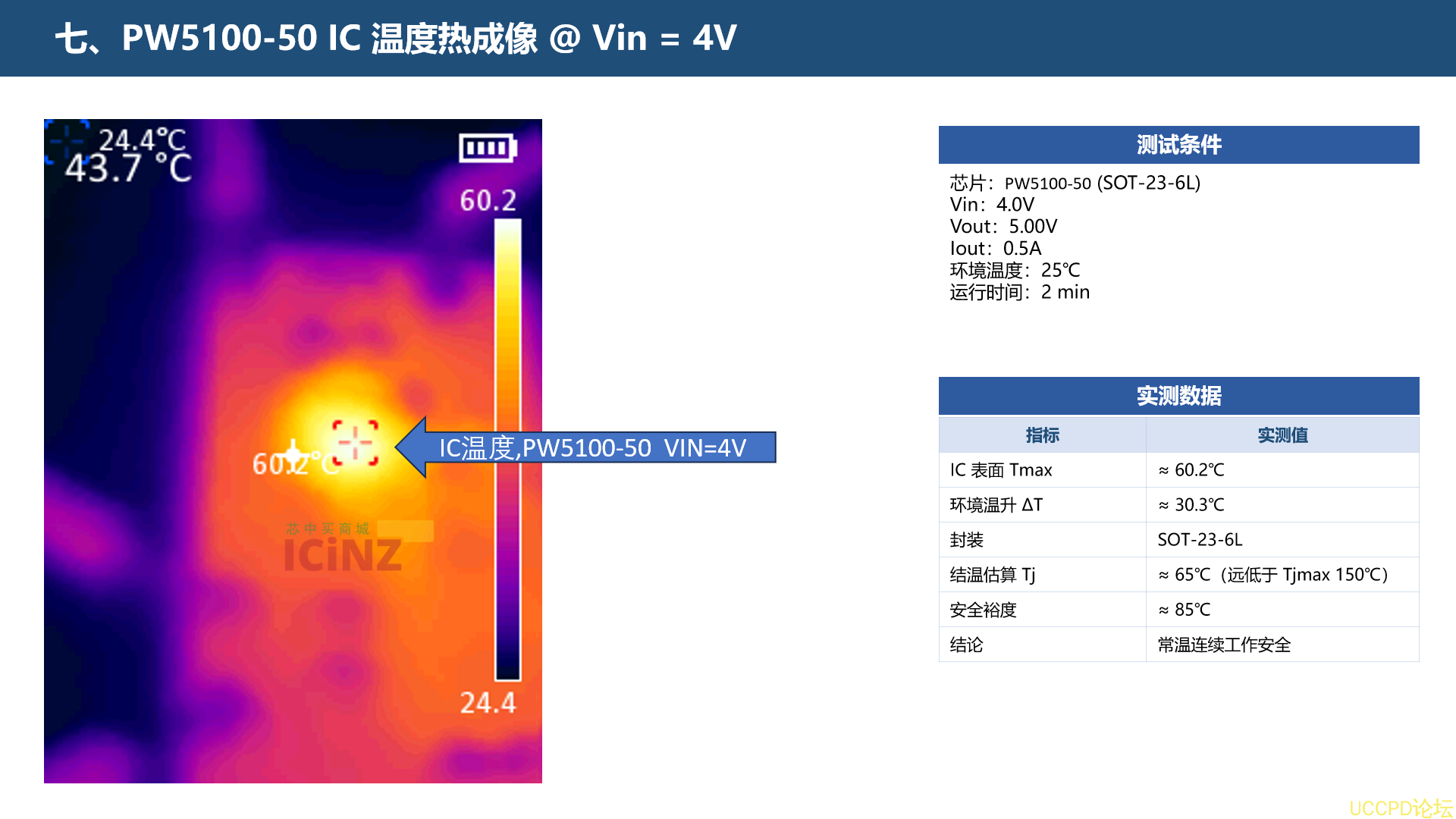

七、
PW5100-50 IC
溫度熱成像
@ Vin = 4V
萬用錶
μ
A
檔串接電池正極，
EN
拉高、無負載（
No switching
）
PW5100-50
靜態電流實測，
VIN=3.7V
Vin=3.7V
，
EN=H
，
No switching
實測：
6.8
μ
A
（規格
typ 6.8
μ
A
）
效率優勢：低靜態、常電常在待機功耗低
PW5100-50
靜態電流實測，
VIN=4V
Vin=4V
，
EN=H
，
No load
實測：
8.6
μ
A
（規格
typ 8.6
μ
A
）

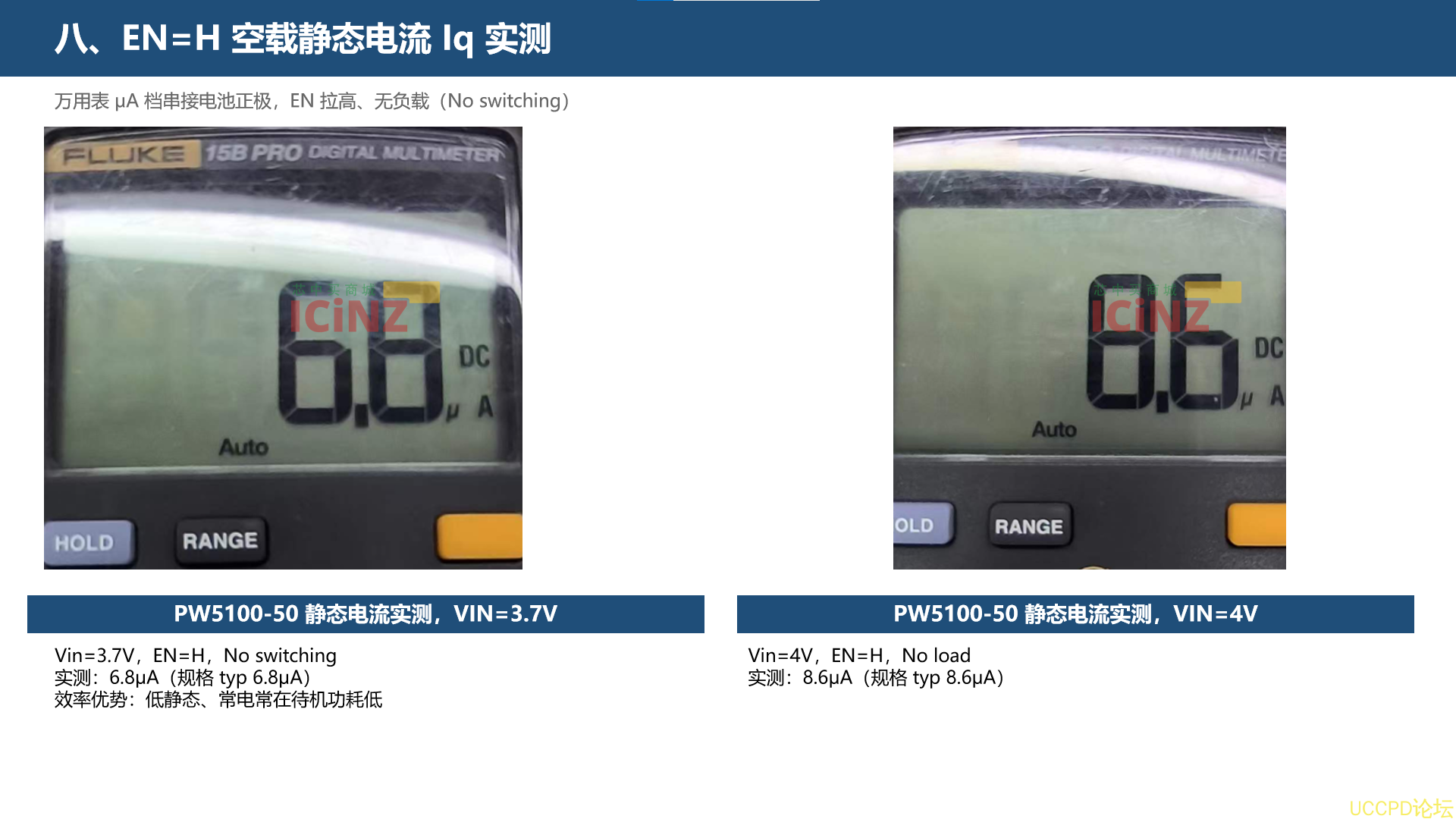

八、
EN=H
空載靜態電流
Iq
實測
測試條件
芯片：
PW5300
拓撲：異步
Boost
Vin
：
3.659V
（鋰電中值）
Vout
：
5.1V
Iout
：
1.0A
電感
L
：
4.7
μ
H
Cin
：
10
μ
F
×
2
Cout
：
10
μ
F
×
2
二極管：
SS34
fsw
：
1MHz

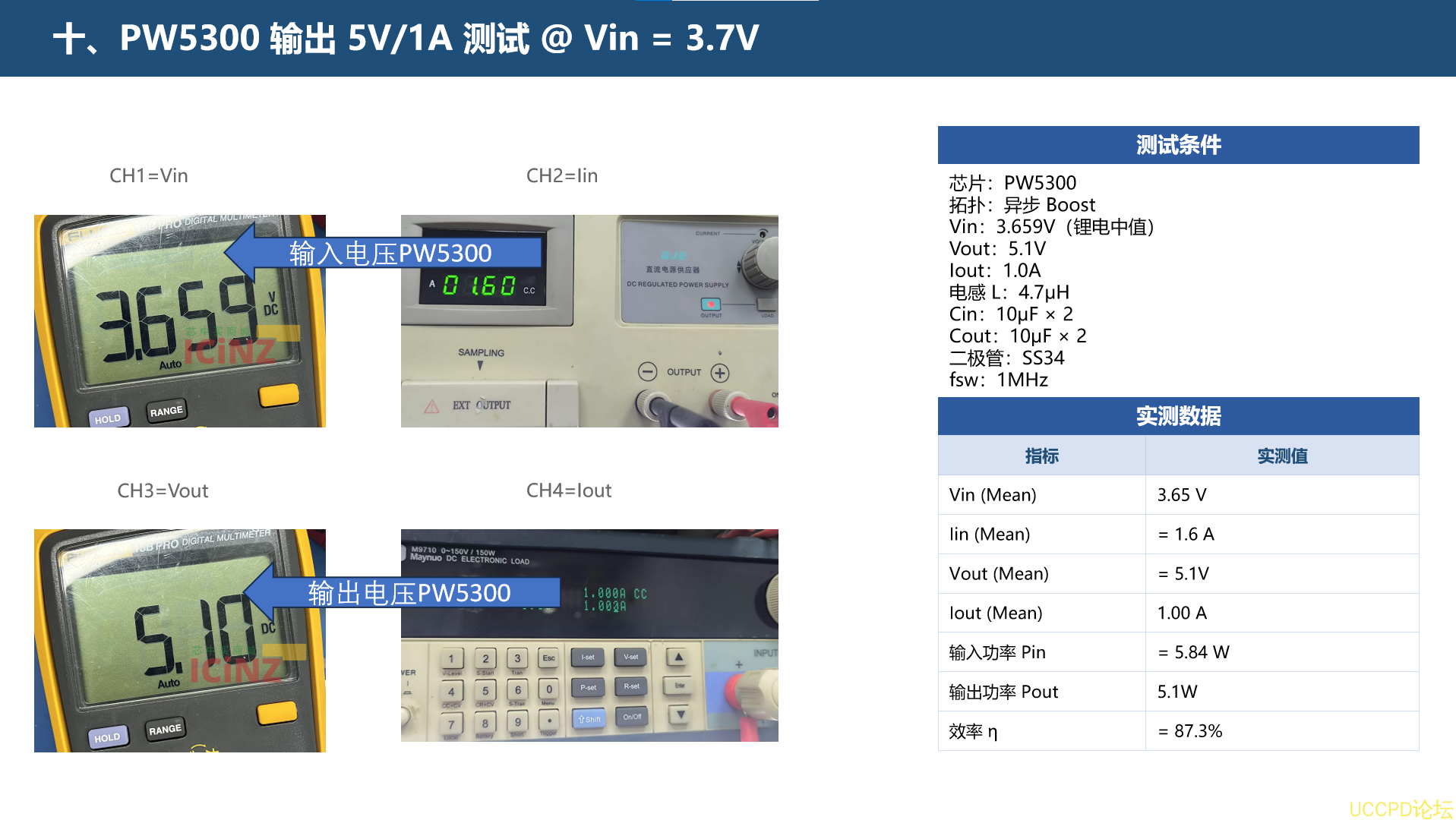

十、
PW5300
輸齣
5V/1A
測試
@ Vin = 3.7V
測試條件
芯片：
PW5300 (SOT-23-6L)
Vin
：
3.70V
Vout
：
5.00V
Iout
：
1.0A
環境溫度：
25
℃
運行時間：
2 min

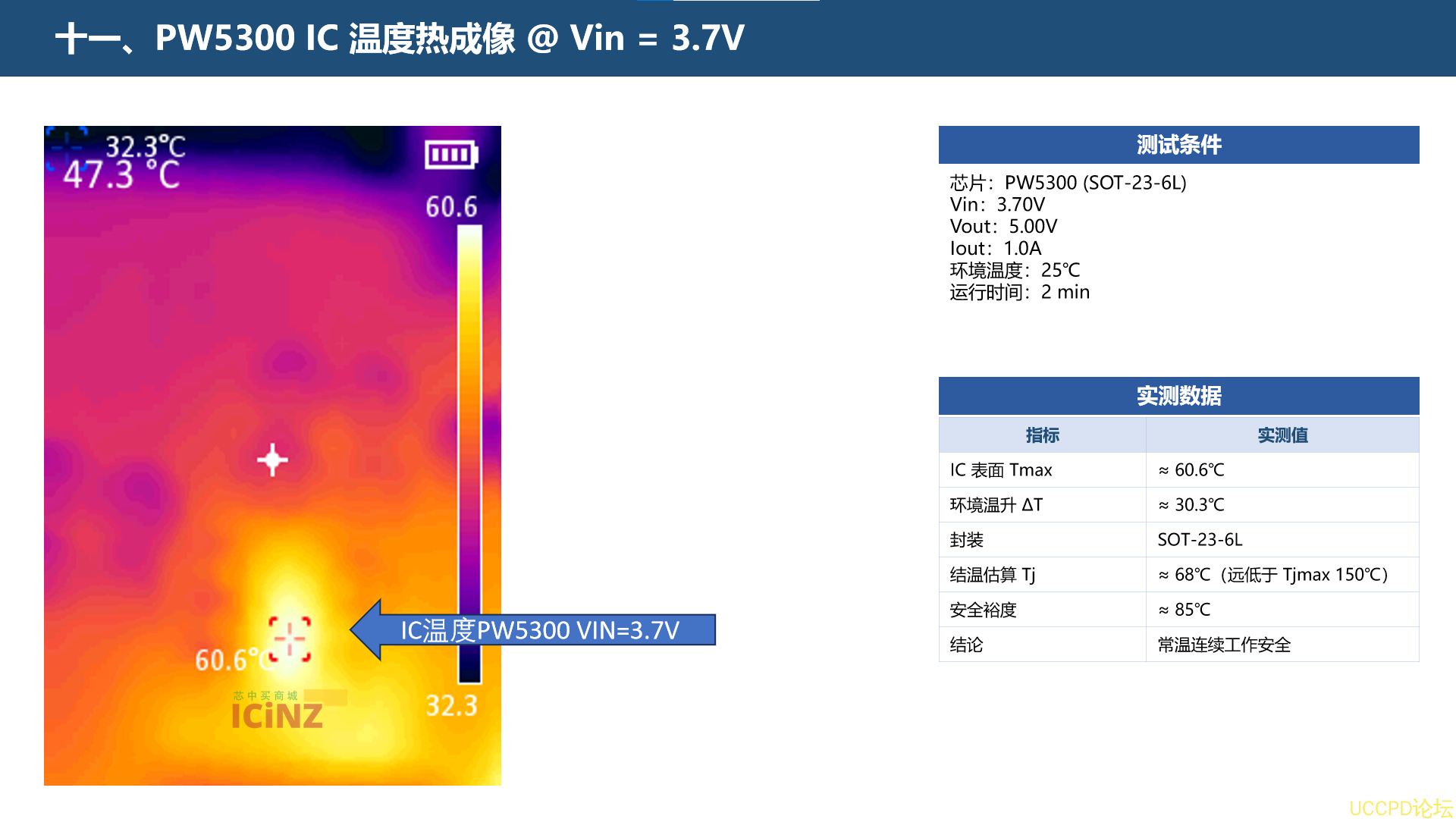

十一、
PW5300 IC
溫度熱成像
@ Vin = 3.7V
測試條件
芯片：
PW5300
拓撲：異步
Boost
Vin
：
3.975V
（鋰電中值）
Vout
：
5.1V
Iout
：
1.0A
電感
L
：
4.7
μ
H
Cin
：
10
μ
F
×
2
Cout
：
10
μ
F
×
2
二極管：
SS34
fsw
：
1MHz

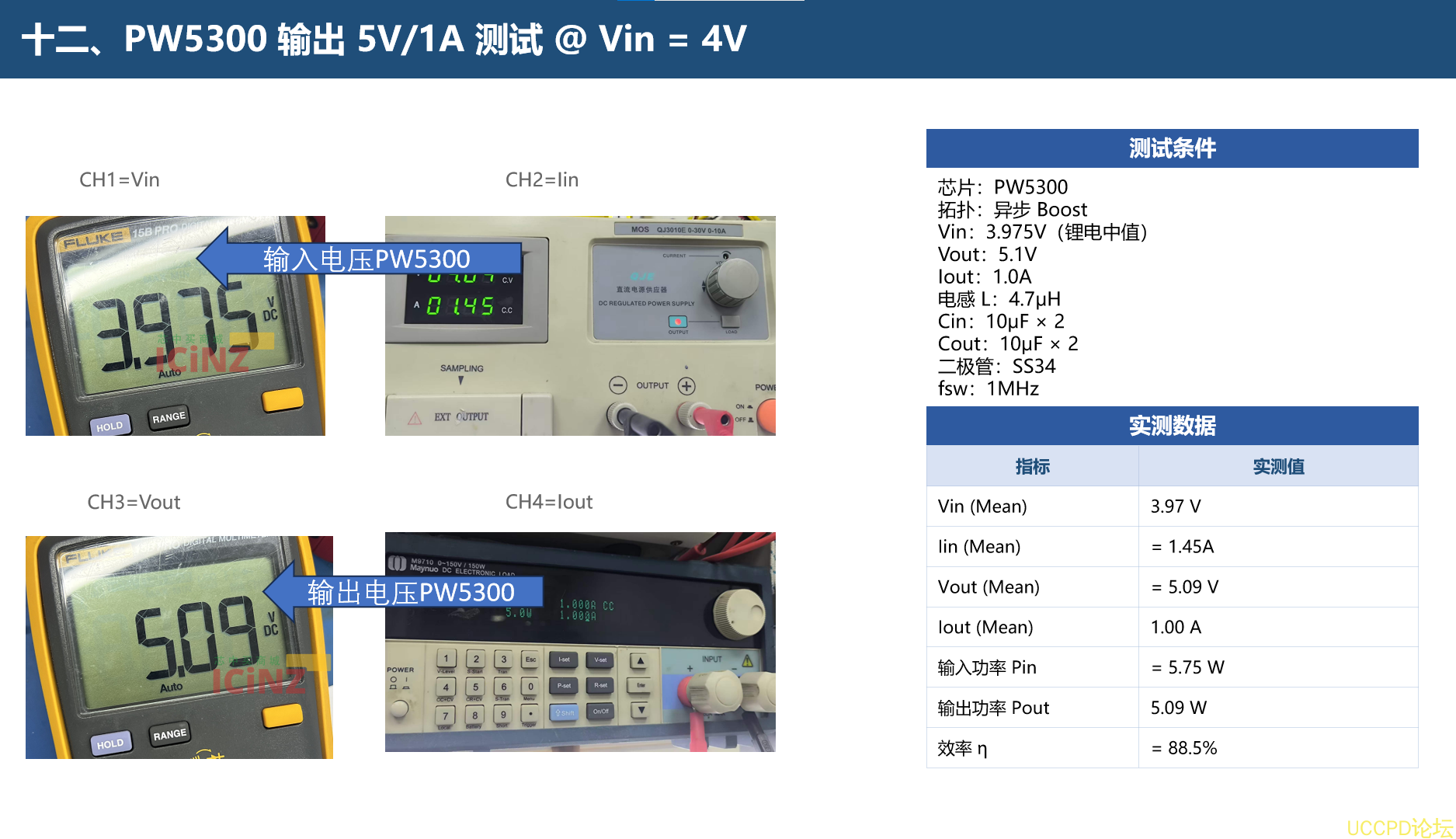

十二、
PW5300
輸齣
5V/1A
測試
@ Vin = 4V
測試條件
芯片：
PW5300 (SOT-23-6L)
Vin
：
4.0V
Vout
：
5.00V
Iout
：
1.0A
環境溫度：
25
℃
運行時間：
2 min

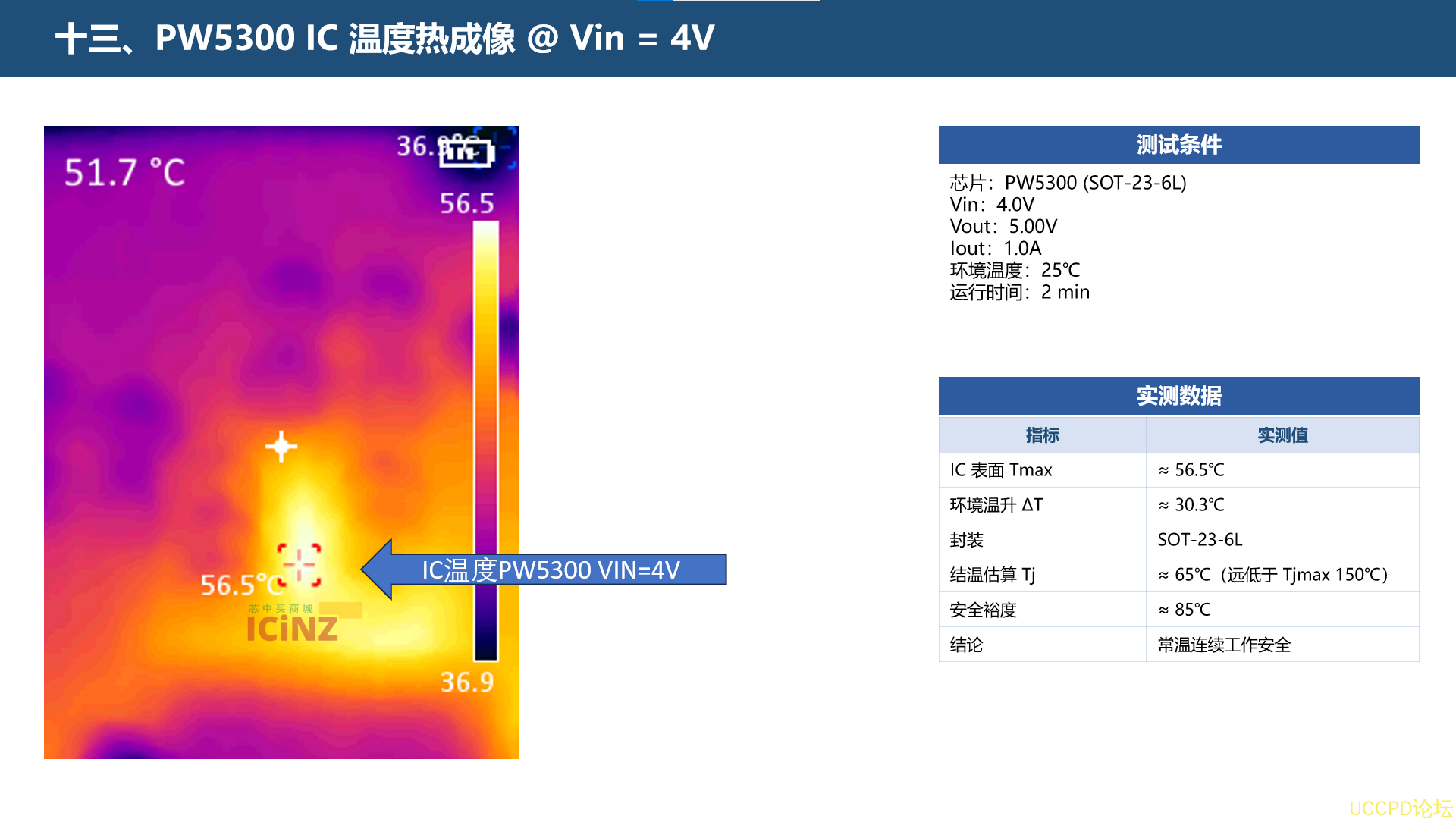

十三、
PW5300 IC
溫度熱成像
@ Vin = 4V
萬用錶
μ
A
檔串接電池正極，
EN
拉高、無負載（
No switching
）
PW5300
靜態電流實測，
VIN=3.7V
Vin=3.7V
，
EN=H
，
No switching
實測：
94.3
μ
A
（規格
typ 94.3
μ
A
）
效率優勢：低靜態、常電常在待機功耗低
PW5300
靜態電流實測，
VIN=4V
Vin=4V
，
EN=H
，
No load
實測：
95
μ
A
（規格
typ 95
μ
A
）
十四、
EN=H
空載靜態電流
Iq
實測
測試條件
芯片：
PW5300
拓撲：衕步
Boost
Vin
：
3.63V
（鋰電中值）
Vout
：
5.07V
Iout
：
2.0A
電感
L
：
3.3
μ
H
Cin
：
22
μ
F
×
1
Cout
：
22
μ
F
×
2
二極管：
fsw
：
1MHz

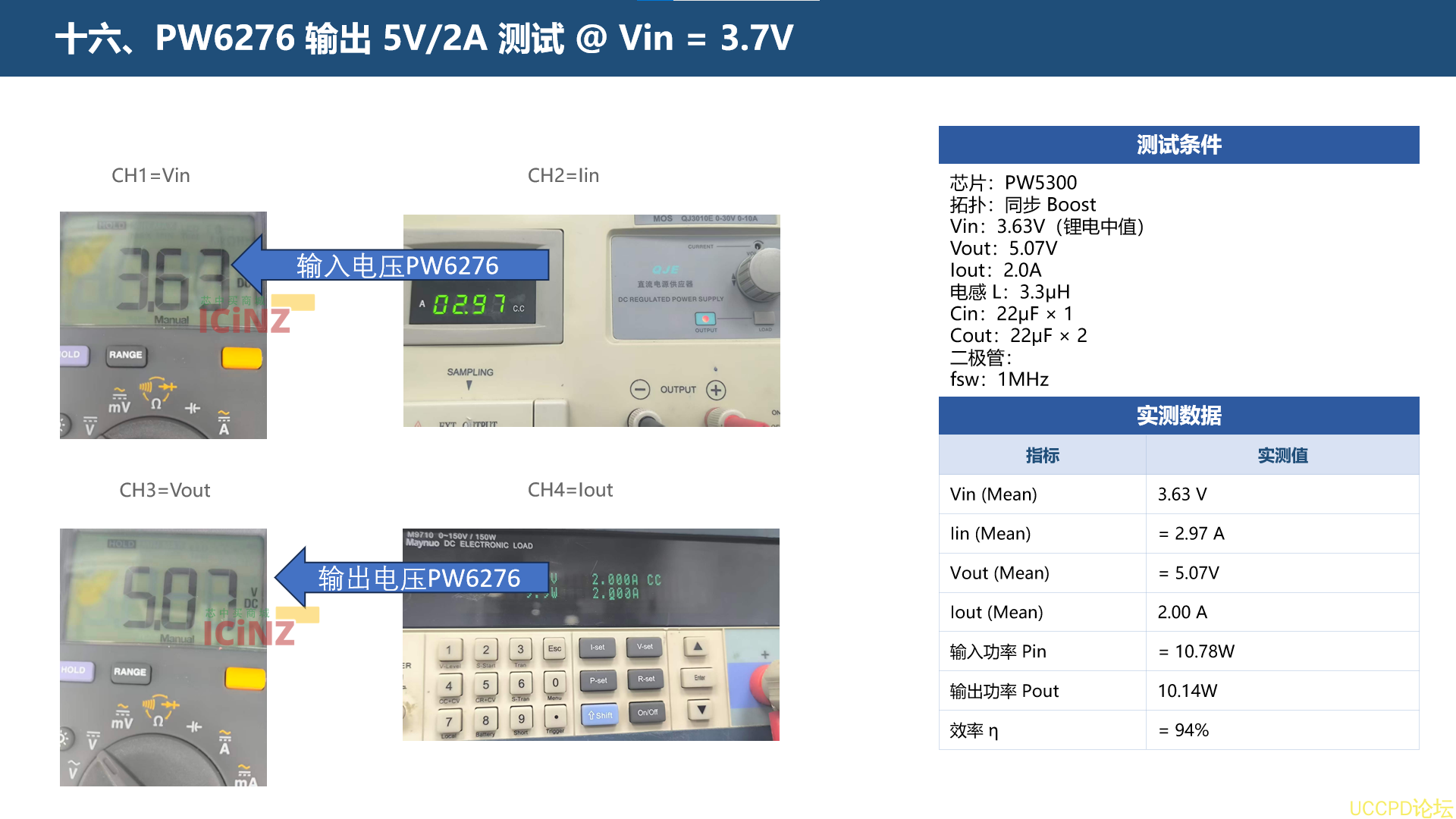

十六、
PW6276
輸齣
5V/2A
測試
@ Vin = 3.7V
測試條件
芯片：
PW6276 (SOP8-EP)
Vin
：
3.7V
Vout
：
5.00V
Iout
：
2.0A
環境溫度：
25
℃
運行時間：
2 min

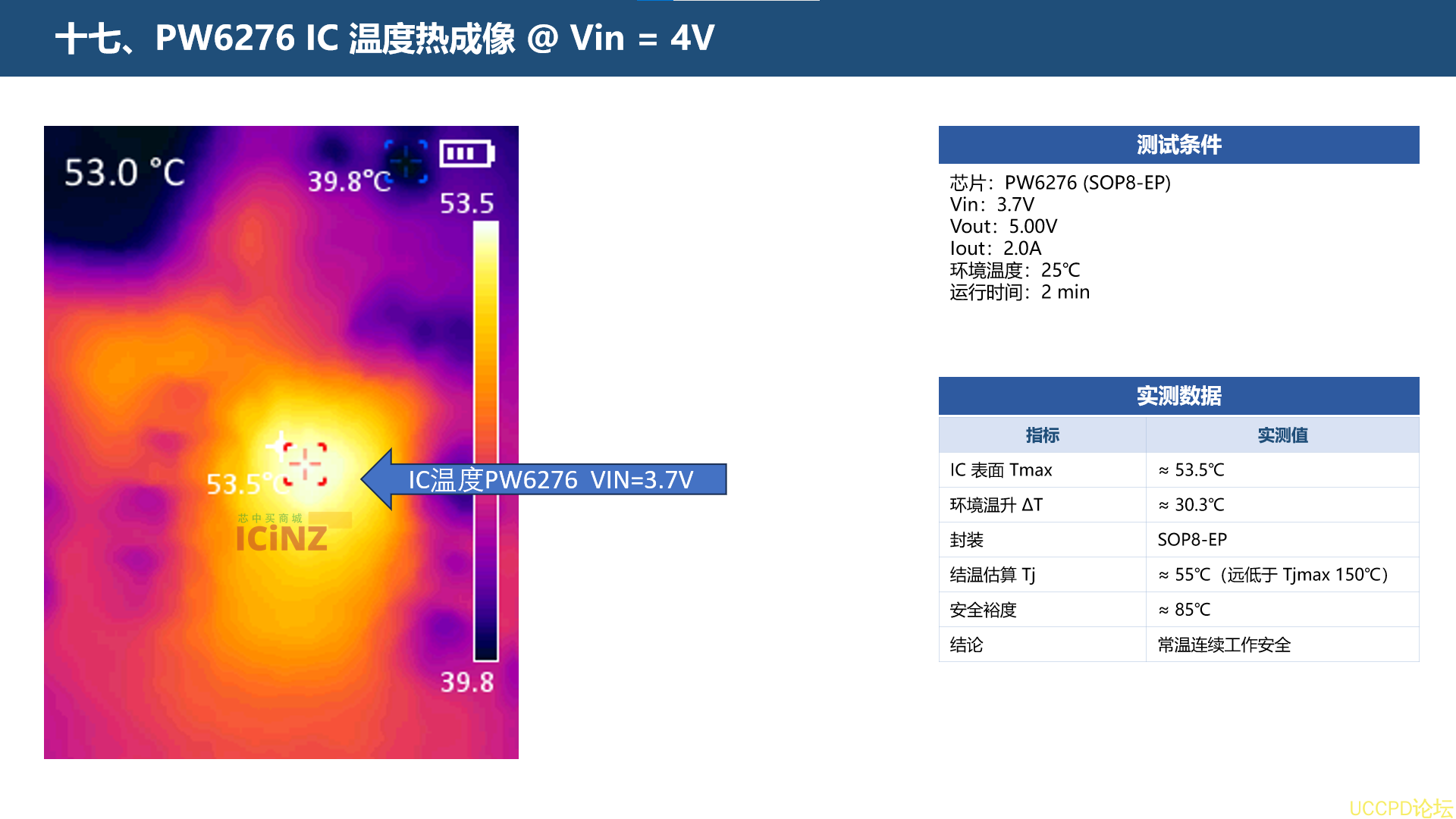

十七、
PW6276 IC
溫度熱成像
@ Vin = 4V
測試條件
芯片：
PW6276
拓撲：衕步
Boost
Vin
：
3.93V
（鋰電中值）
Vout
：
5.06V
Iout
：
2.0A
電感
L
：
3.3
μ
H
Cin
：
22
μ
F
×
1
Cout
：
22
μ
F
×
2
二極管：
fsw
：
1MHz

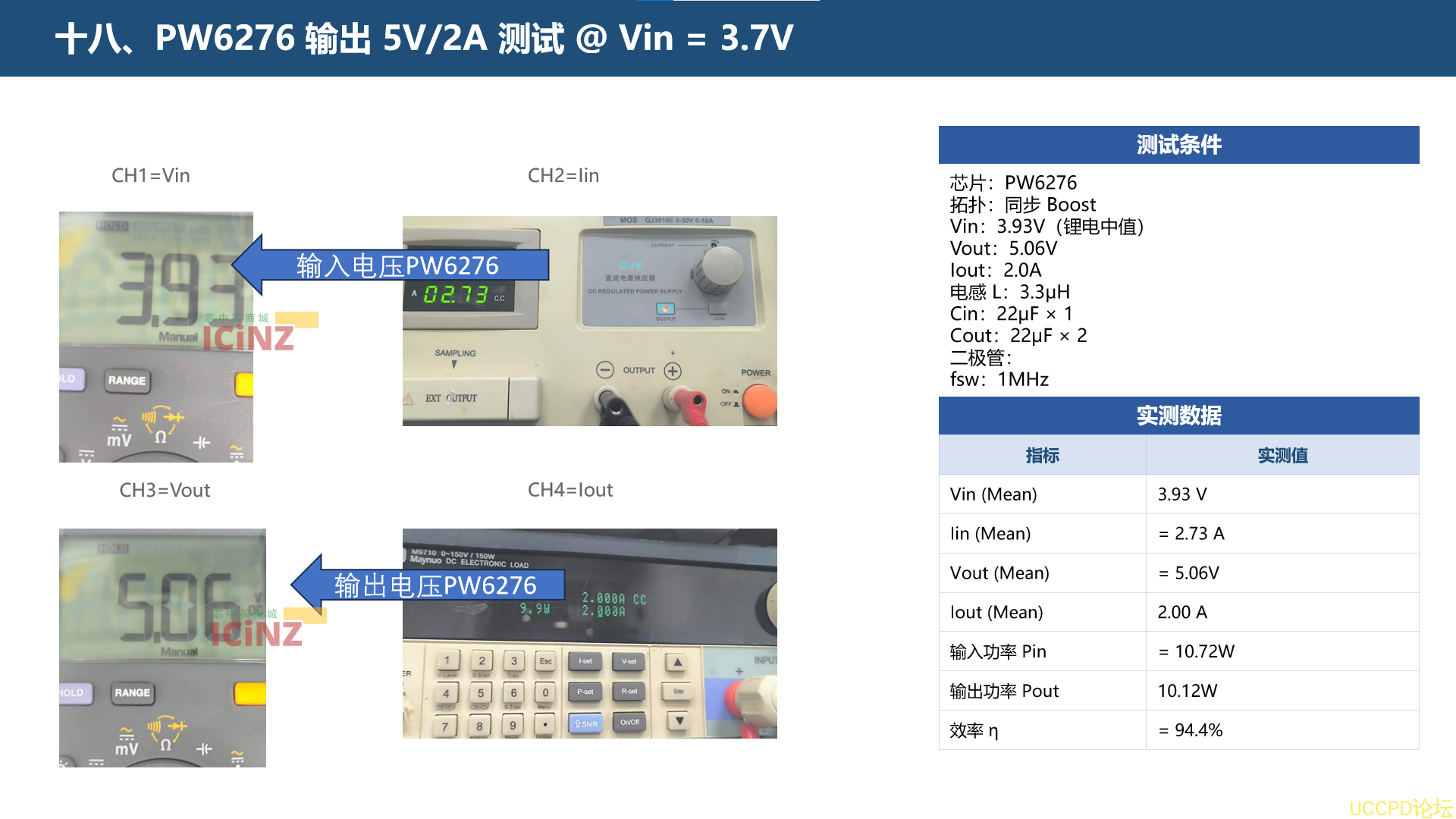

十八、
PW6276
輸齣
5V/2A
測試
@ Vin = 3.7V
測試條件
芯片：
PW6276 (SOP8-EP)
Vin
：
4.0V
Vout
：
5.00V
Iout
：
2.0A
環境溫度：
25
℃
運行時間：
2 min

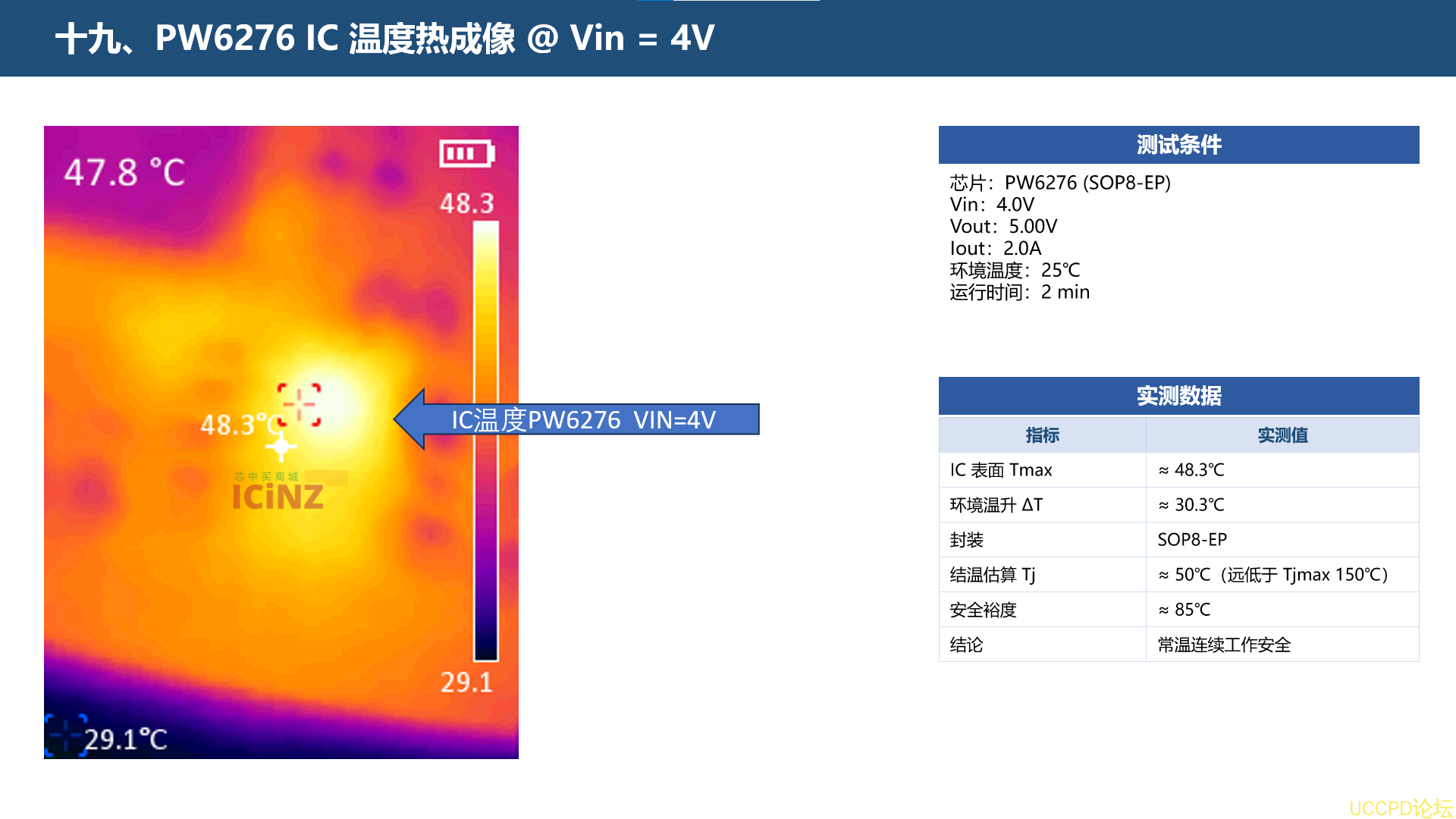

十九、
PW6276 IC
溫度熱成像
@ Vin = 4V
萬用錶
μ
A
檔串接電池正極，
EN
拉高、無負載（
No switching
）
PW6276
靜態電流實測，
VIN=3.7V
Vin=3.7V
，
EN=H
，
No switching
實測：
462
μ
A
（規格
typ 462
μ
A
）
效率優勢：低靜態、常電常在待機功耗低
PW6276
靜態電流實測，
VIN=4V
Vin=4V
，
EN=H
，
No load
實測：
508
μ
A
（規格
typ 508
μ
A
）

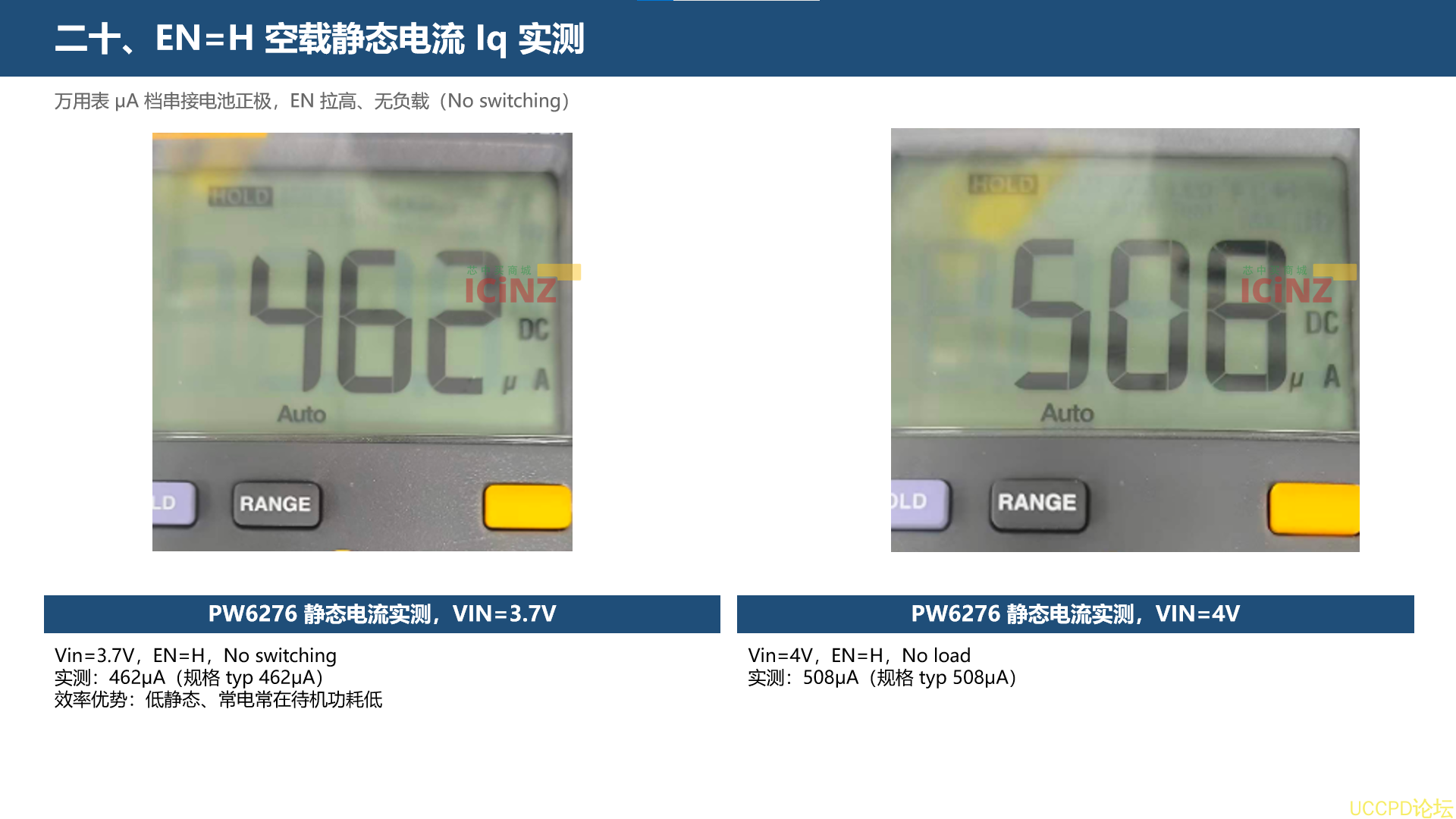

二十、
EN=H
空載靜態電流
Iq
實測

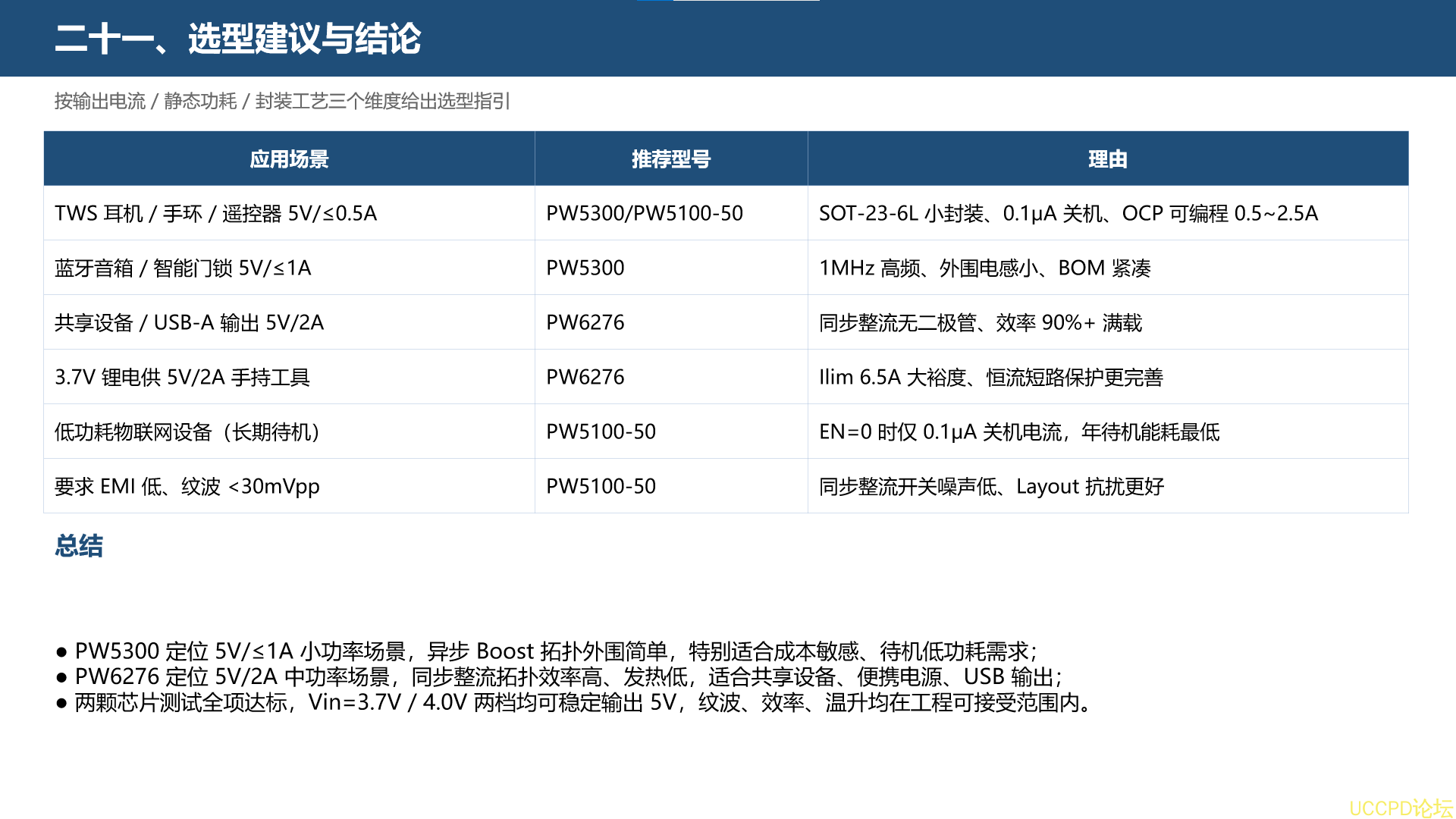

按輸齣電流
/
靜態功耗
/
封裝工藝三箇維度給齣選型指引
總結
PW5300
定位
5V/
≤
1A
小功率場景，異步
Boost
拓撲外圍簡單，特彆適閤成本敏感、待機低功耗需求；
PW6276
定位
5V/2A
中功率場景，衕步整流拓撲效率高、髮熱低，適閤共享設備、便攜電源、
USB
輸齣；
兩顆芯片測試全項達標，
Vin=3.7V / 4.0V
兩檔均可穩定輸齣
5V
，紋波、效率、溫陞均在工程可接受範圍內。
二十一、選型建議與結論
