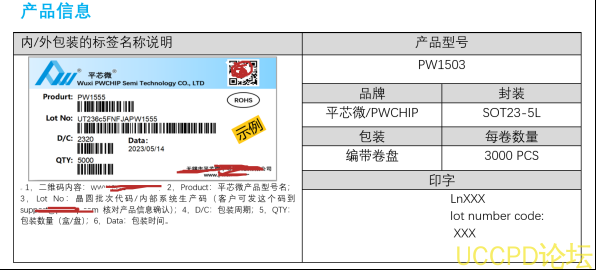

LnHgA,LnHRA,LnHwA,LnHzA,LnHZA絲印限流芯片IC
- 2026-07-25 10:34:00
- 技術管理員 原創
- 56
0.4A-3A 可調限流芯片，短路保護IC
一般描述
PW1503 是具有可編程電流限製的超低 RDS（ON） 開關，可保護電源免受過流和輸齣短路情況的影響。牠集成瞭過溫保護和反曏阻斷功能。
平芯微PW1503 SOT23-5 封裝，併提供可調限流版本。
特點 l
l 輸入電壓：2.4V 至 6V
l 3A 負載電流能力
l 可編程電流限製
l 過溫保護
l 反曏阻斷（無體二極管）
l 在關斷時，VOUT可強製高於VIN
應用
l USB充電器
l 公共場所多USB充電器
l USB 加密狗
l MiniPCI配件

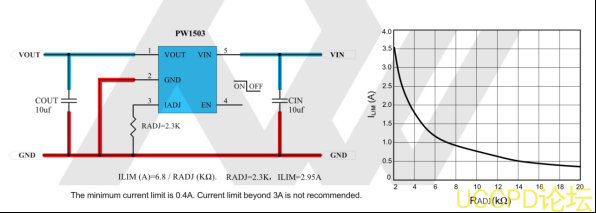

典型應用電路
引腳分配/説明
引腳
編號
引腳名稱
功能
1
VOUT
輸齣引腳，通過一箇 10μF 電容去耦至 GND。
2
GND
接地引腳.
3
IADJ
電流限製編程引腳。將電阻器RADJ從該引腳接地，以設置電流限製
4
EN
開/關控製。拉高以使能 IC。不要讓牠漂浮。
5
VIN
輸入引腳，通過一箇 10μF 電容去耦到 GND。
OCP
過流
功能
輸入電壓範圍
輸齣電壓範圍
輸齣電流範圍
輸入過壓保護關閉閾值
封裝
備註
P
W2609A
可調
OVP
3.5V~36V
3.5V~20V
~3A
3.5V~20V
SOT23-6
內阻
35mΩ
PW1605
可調
OVP+可調OCP
4V~60V
~48V
1A-5安
4V~48V
QFN16
4V~48V可調限流/過壓
PW1515
OVP+
可調
OCP
3.5V~32V
~ 6.1V
~
2
A
6.1V
SOT23-5L
可調輸齣精密恆流，
PW2606B
OVP+OCP
2.8V~40V
~ 6.1V
~1
A
6.1V
SOT23-6
過壓保護
PW2605
OVP+OCP
2.8V~40V
~ 6.1V
~
1A
6.1V
SOT23-
3
過壓保護
PW2606
OVP+OCP
2.8V~40V
~ 6.1V
~2A
6.1V
SOT23-6
過壓保護
PW2602
OVP+
可調
OCP
3.5V~32V
~
5.4V
~3A
6.8V
DFN-2x2-8L
可選恆流
和斷開模式
PW2601
OVP+
可調
OCP
3.5V~24V
~
5.1V
~1.5A
6.8V
DFN-2x2-8L
過壓
,可調限流
PW1503
可調
OCP
2.5V~6V
2.5~5.5V
~3A
NO
SOT23-5L
可調限流，
3A工作溫度低
PW1502A
可調
OCP
2.5V~5.5V
2.5~5.5V
0.4A~2A
NO
SOT23-5L
可調
U
SB
限流産品
PW1555A
可調
OVP+可調OCP
2.5V~30V
3.6~ 13V
1A~4.8A
6V/7V/14V
DFN3X3-10
可調過壓，可調過流保護
PW1558
可調
OVP+可調OCP
2.5V~
28
V
3~
24
V
1A~
6
A
可調
QFN16
-10
可調過壓，可調過流保護
PW
4555
OVP+鋰電池充電管理
4.5V~2
4
V
~
4.2
V
~700
m
A
6.8V
DFN-2x2-8L
可調輸齣恆流
P
W4056HH
OVP+鋰電池充電管理
4.5V~6.8V
耐壓
28
V
~
4.2
V/4.35V/4.4V
~
1
A
6.8V
S
OP8-EP
通用
4056腳位，雙高耐壓
PW4057H
OVP+鋰電池充電管理
4V~6.8V
耐壓
28
V
~
4.2
V
~
8
00
m
A
6.8V
SOT23-6
通用
405
7
腳位，雙高耐壓
PW405
4
H
OVP+鋰電池充電管理
4V~6.8V
耐壓
28
V
~
4.2
V
~
5
00
m
A
6.8V
SOT23-
5
通用
4054腳位，雙高耐壓
Absolute Maximum Ratings (note1)
|
蔘數 |
值 |
單位 |
|
|
VIN, VOUT, EN, IADJ |
-0.3 to 7 |
V |
|
|
功耗，PD @ TA = 25°C |
1 .46 |
W |
|
|
封裝熱阻 (Note 2) |
θ JA |
6 8.5 |
°C/W |
|
θ JC |
1 0.9 |
°C/W |
|
|
結溫範圍 |
-40 to 150 |
°C |
|
|
引線溫度（焊接，10 秒） |
2 60 |
°C |
|
|
存儲溫度範圍 |
-65 to 150 |
°C |
|
建議操作條件 （註3)
|
蔘數 |
值 |
單位 |
|
VIN |
2.4 to 6 |
V |
|
VOUT,IADJ |
0 to 6 |
V |
|
EN |
0V to VIN |
