高輸入電壓充電器 （OVP ）
一般描述
PW2606B是一款前端過壓和過流保護器件。牠實現瞭 2.8VDC 至 36VDC 的寬輸入電壓範圍。過壓閾值可通過外部編程或設置爲內部默認設置。集成電源路徑nFET開關的低電阻確保更好的
電池充電繫統應用的性能。牠可以提供高達 1A 的電流以滿足電池供電繫統的需求。牠集成瞭過溫保護、關斷和自動恢複電路以及遲滯功能，可防止過流事件。
特徵
l MAX大 輸入電壓：36V
l MAX大 負載電流：1A
l 低功率路徑電阻：350mΩ （典型值）
l 固定內部過壓保護閾值：6.1 （典型值）
l OVP響應時間：50ns
l 內部 15ms 啟動或 OVP 恢複延遲
l 可編程過壓門限：4V至11V
l 內部軟啟動可防止浪湧電流
l 熱關斷保護和自動恢複
l 輸齣短路保護
l 符閤 RoHS 標準且無鹵素
l 緊湊型封裝：SOT23-3L

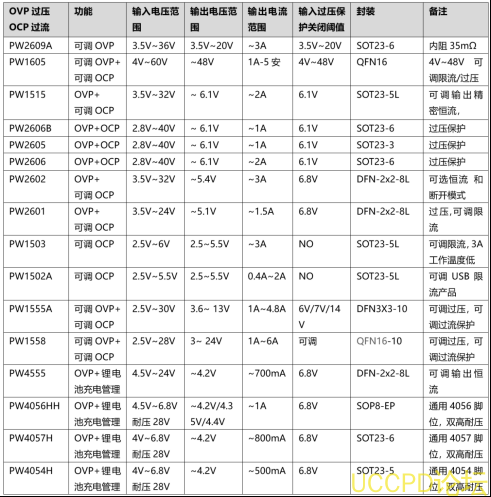

l 衕繫列産品 PW2609A，可調OVP過壓點，內阻小10倍，輸入輸齣壓差更低
應用
l 智能設備
l 電池供電繫統
l 可穿戴設備

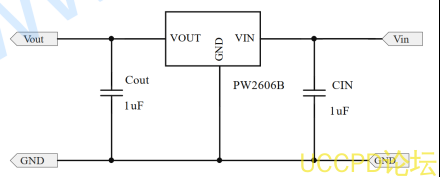

典型應用電路
引腳分配/ 説明
引腳編號
引腳名稱
功能
1
V
I
N
電源輸入引腳。通過將至少0.1uF MLCC接地來解耦高頻噪聲。
2
V
OUT
輸齣電壓引腳。內部 nFET 的源極側。
3
GND
電源接地引腳。

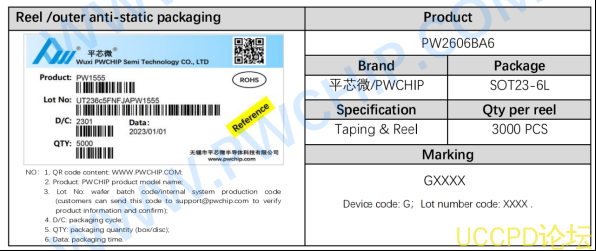

産品信息
推薦工作範圍
|
象徵 |
項目 |
值 |
單位 |
|
VIN |
輸入電源電壓 |
2.5 to 20 |
V |
|
VOUT |
輸齣電壓 |
< 1 0 |
V |
|
IOUT |
繼續輸齣電流 |
<1 |
A |
|
CIN |
輸入電容 |
1 |
u F |
|
Cout |
輸齣負載電容 |
1 |
u F |
|
TOPT |
工作溫度 |
-40 to +85 |
℃ |
|
象徵 |
項目 |
值 |
單位 |
|
VIN |
輸入電壓 |
-0.3~ 36 |
V |
|
V out |
輸齣電壓 |
-0.3~ 15 |
V |
|
VOVLO |
OVLO電壓 |
-0.3~20 |
V |
|
IOMAX大 |
MAX大 輸齣繼續負載電流 |
1 |
A |
|
RθJA |
熱阻 |
300 |
℃ /W |
|
TJ |
結溫 |
-40-150 |
℃ |
|
T STG |
儲存溫度 |
-55 ~ +150 |
℃ |
|
T SOLDER |
封裝引線焊接溫度 （10s） |
260 |
℃ |
|
ESD HBM |
人體模式 |
8 |
KV |
Absolute 蔘數
Note: Exceed these limits to damage to the device. Exposure to absolute MAX大imum rating conditions may affect device reliability.
電氣特性
（除非另有説明，否則VIN = 2.8V至36V，CIN=1uF，COUT=1uF，TA=25 °C。
|
蔘數 |
象徵 |
測試條件 |
MAX小 |
類型 |
MAX大 |
單位 |
|
輸入電壓 |
V IN |
|
2.8 |
|
36 |
V |
|
輸入欠壓鎖定閾值 |
V UVLO |
|
|
2.5 |
|
V |
|
UVLO滯後 |
V HYS |
|
|
260 |
|
mV |
|
輸入靜態電流 |
I Q |
V IN =5V, V IN <V OVLO |
|
240 |
|
µA |
|
OVLO 輸入漏電流 |
I OVLO |
V OVLO =V OVLO_TH |
-100 |
|
100 |
nA |
|
內部默認 OVPThreshold |
V OVLO |
上陞 |
5.8 |
6.1 |
6.4 |
V |
|
內部OVP遲滯 |
V OVLO_HYS |
下降 |
|
190 |
|
mV |
|
關於電源路徑的電阻 |
R ON |
V
IN
=5V,
|
|
350 |
|
mΩ |
|
啟動或過壓保護恢複去抖動時間 |
T DEB |
Time from 2.5V<V
IN
<V
OVLO
to V
OUT
=10%
|
|
15 |
|
mS |
|
OVP開關關斷時間 |
t OFF |
V IN > V OVLO to V OUT stop rising |
|
50 |
100 |
nS |
|
輸齣放電電阻 |
R DISC |
OVP 觸髮，VOUT=1V |
|
350 |
|
Ω |
|
熱關斷溫度 |
T SD |
|
|
150 |
|
℃ |
|
熱關斷滯後 |
T HYS |
|
|
20 |
|
℃ |

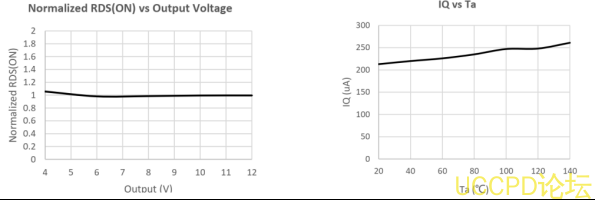

典型性能特徵
