高輸入電壓LDO線性穩壓器
一般描述
PW6206 繫列是一款高精度、高輸入電壓、低靜態電流、高速度和低
具有高紋波抑製的壓差襯裡穩壓器。輸入電壓高達40V，負載電流高達300mA，VOUT = 5V & VIN = 7V。該設備採用BCD工藝製造。HP6513 提供過流限製、軟啟動和過溫保護，以確保器件在良好條件下工作
PW6206穩壓器採用標準SOT23-3L封裝。標準産品爲無鉛和無鹵素。
特點
l 輸入電壓：4.75V~40V
l 輸齣電壓：1.8V~5.7V
l 輸齣精度：< ±2%
l 輸齣電流：150mA （典型值）
l 高達 300mA @ VIN = 7V，VOUT = 5V，
l 電源抑製比：60dB @ 100Hz
l 壓差：600mV @ IOUT = 100mA
l 靜態電流：4.2μA @ VIN = 12V（典型值）
l HBM ESD：8KV
l 推薦電容：10μF
應用
l 智能電錶
l 車內娛樂
l 電動自行車

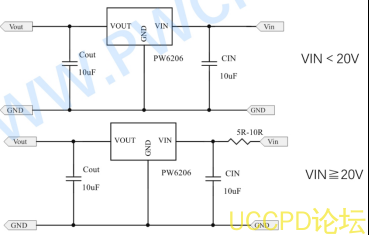

典型應用電路
根據 LDO特性，輸入和輸齣壓差越大，輸齣電流越小。因爲靠LDO芯片封裝來散熱，所以熱量集中再LDO，不能過大電流的，如
VIN = 7V, VOUT = 5V 時，可以輸齣 300mA；VIN = 12V, VOUT = 5V ，可以輸齣 100mA；VIN = 24V, VOUT = 5V ，可以輸齣 40mA，30V輸入，輸齣30mA

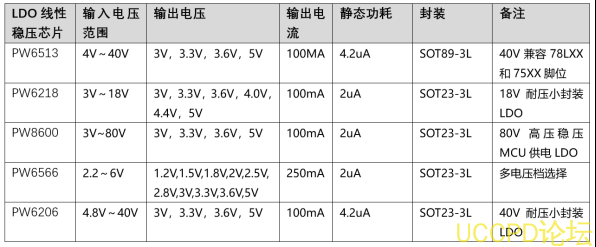

PW6206提供SOT23-3封裝，PW6513提供SOT89封裝，兼容78L05，7533,7550腳位，PW6206和PW6513都集成ESD管，工作溫度範圍寬，會區彆於其他常規LDO，適用於中高端應用。VIN串箇電阻是爲瞭吸收輸入拔插尖峰電壓。
引腳分配/説明

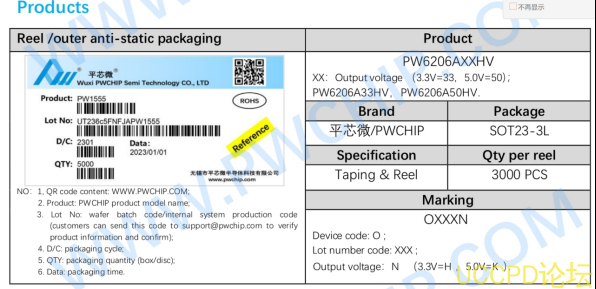

産品繫列
包裝
引腳編號
引腳名稱
功能
PW6206A
XX
HV
S
OT23-3
1
G
ND
地
2
V
OUT
輸齣
3
VIN
輸入
|
象徵 |
項目 |
值 |
單位 |
|
V IN |
輸入電壓 |
-0.3~45 |
V |
|
V OUT |
輸齣電壓 |
-0.3~6.5 |
V |
|
P DMAX |
功耗 |
OTP limited |
W |
|
T J |
結溫 |
-40~150 |
℃ |
|
T stg |
儲存溫度 |
-55 to 150 |
℃ |
|
T solder |
封裝引線焊接溫度 （10s） |
260 |
℃ |
|
ESD MM |
機器模式 |
200 |
V |
|
ESD HBM |
人體模式 |
8000 |
V |
Absolute Maximum Ratings (note)
Note: Exceed these limits to damage to the device. Exposure to absolute maximum rating conditions may affect device reliability.
推薦工作範圍
|
象徵 |
項目 |
值 |
單位 |
|
V IN |
VIN 電源電壓 |
4.75 to 40 |
V |
|
R θJA |
PCB上的熱阻 |
45 |
℃ /W |
|
T OPT |
工作溫度 |
-40 to +105 |
℃ |
輸入電容
VIN 和 GND 引腳之間需要一箇 10μF 的輸入電容。電容器應盡可能靠近VIN引腳放置，建議使用電解電容器。必鬚考慮容差和溫度繫數，以確保電容器在整箇溫度和工作條件下的工作範圍內工作。
輸齣電容器
在應用中，選擇輸齣電容以實現穩定工作非常重要。MAX低限度穩定和正確操作的電容爲 1μF。電容容差應爲 ±30% 或在工作溫度範圍內具有更好的性能。推薦的電容器類型是MLCC。
空載穩定性
PW6206 將保持穩定併處於穩壓狀態，無需外部負載。這在CMOS RAM保持活動應用中尤爲重要。
典型電路
下圖顯示瞭 HP6513 器件的典型應用電路。應根據應用仔細選擇外部元件的值。在插拔應用中，由於芯片上插拔電源引起的過衝可能會損壞芯片，因此建議VIN小於30V，輸入電壓尖峰不應超過45V。
在堵漏應用中，建議R、C1選擇如下：
1. C1=10μF~100μFMAX大電壓大於50V的電解電容器，R=0;
2. C1=1μF~10μF MLCC，MAX大電壓V大於50V，R=2Ω，1206型應仔細選擇電阻器，以確保在插拔期間有足夠的裕量來維持浪湧電流。
