3.7V 鋰電池陞壓 9V/12V 芯片選型指南 ——PW5300 /PW5012 全方案對比



相較於常規的3.7V 陞壓 5V 場景, 9V/12V 輸齣的陞壓比更大、開關 MOS 承受電壓更高、對芯片本身的耐壓和電流能力要求也显著提陞。平芯微半導體( PWChip )針對這一細分需求,形成瞭以 PW5300 PW5300A PW5012 三款陞壓 IC 爲主的完整産品線,覆蓋從小電流 0.5A 到大電流 1.5A 的全場景。本文繫統介紹三款芯片的關鍵蔘數、典型電路和選型建議。

一、PW5300——3.7V 陞壓 9V/0.5A SOT23-6 經典方案

PW5300 是電流模式 PWM 陞壓轉換器,內置 0.2Ω 2.5A 16V 耐壓功率 MOSFET ,開關頻率固定 1MHz ,反饋基準電壓 0.6V±2% ,具備內部軟啟動、過溫保護、輸齣過壓保護、可調過流保護( 0.5A~2.5A 可通過 OCP 腳外接電阻設定)等完善保護。

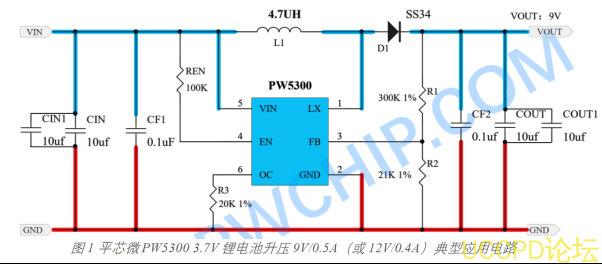

PW5300 的輸齣電壓最高可達 12V 可調(通過 FB 腳外接 R1/R2 分壓電阻設定)。規格書上典型應用給齣的 3.7V 陞壓場景:輸入 3V~4.2V 、輸齣 5V/1A ;輸入 3V~4.2V 、輸齣 9V/0.5A 。適閤小電流、低成本的 9V/12V 陞壓需求。

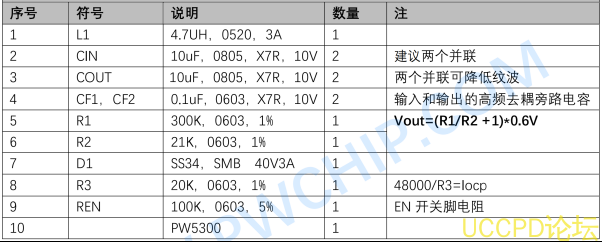

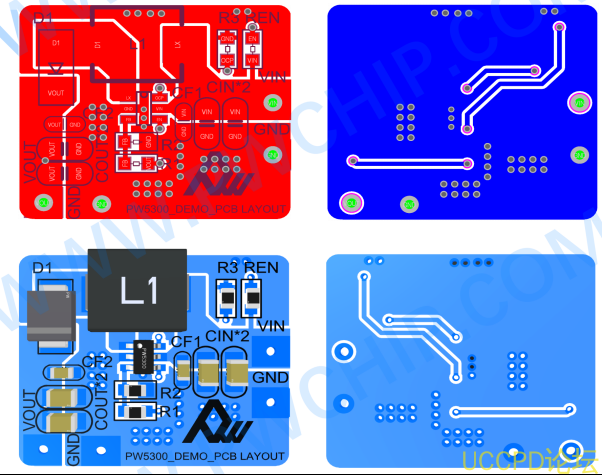

PW5300 優勢: SOT23-6 超小封裝, PCB 麵積小;外圍僅需 1 顆電感、 1 顆肖特基二極管、輸入 / 輸齣電容各 1 顆、反饋電阻 2 顆, BOM 極簡;關斷電流僅 0.1μA ,適閤電池供電産品長待機場景。適用場景:萬用錶 9V 供電、無線麥剋風 9V 供電、煙霧報警器、便攜小型儀器 9V/12V 後備、 TWS 充電倉、小型 LED 補光燈( 12V/0.3A )等。




三、PW5012——3.7V/5V 陞壓 12V/1.5A 大功率旂艦方案

如果您的應用需要12V 輸齣且電流達到 1A~1.5A 水平, PW5300/PW5300A 的功率能力會略顯喫力,此時應選擇 PW5012—— 平芯微爲 9V/12V 中大電流陞壓專門設計的高集成度 DC-DC 陞壓 IC

PW5012 核心亮點:

1 )集成 22mΩ 低內阻功率開關管(比 PW5300 0.2Ω 降低約 10 倍), 2A 負載下 MOS 損耗僅 0.088W ,散熱壓力極小;

2 )超寬輸入電壓範圍 2.7V~12V 3.7V 單節鋰電、 7.4V 兩串鋰電、 5V USB 12V 適配器均可作爲輸入源;

3 )輸齣電壓 3V~13V 可調,通過 FB 腳外接 R1/R2 電阻自由設定爲 5V 9V 12V 等任意值;

4 )大電流能力:輸入 3.7V→ 輸齣 12V/1A 效率 88% ;輸入 7.2V→ 輸齣 12V/1.5A 效率高達 93%

5 )內置 18V 輸齣過壓保護、逐週期 14A 峰值電流限製、可編程軟啟動、過溫關斷、 PWM/PFM 雙模式自動切換;

6 SOP8-EP 底部帶焊盤封裝,散熱麵積大,長期大電流工作穩定可靠。

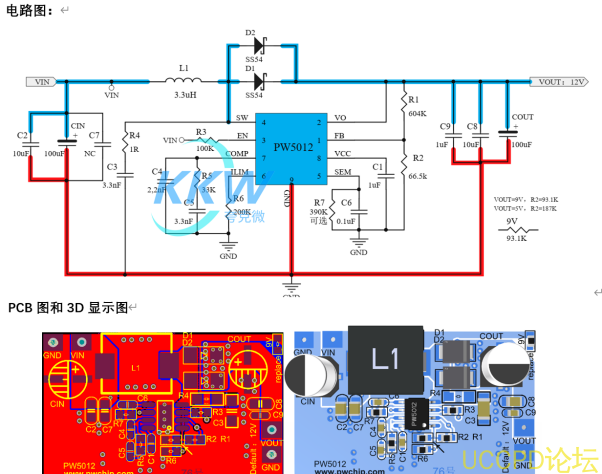

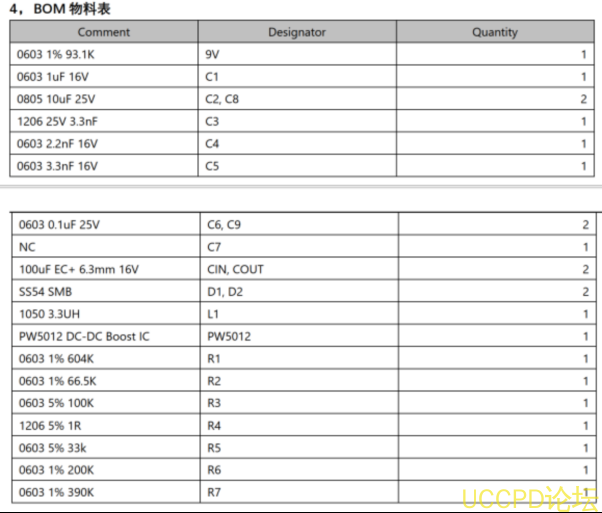

PW5012 的反饋公式: VOUT = (R1/R2 + 1) × 1.204V SEM 腳接 CSS 軟啟動電容( 0.1μF 典型); ILIM 腳接 RILIM 電阻設定逐週期過流限值; COMP 腳接 RC/CC/CP 補償網絡(典型 56kΩ/3.3nF/47pF )。 VIN≤5V 輸入時 CIN 推薦 22μF+22μF VIN>8V 輸入時 CIN 推薦 10μF 陶瓷 +100μF 電解; VOUT=12V COUT 推薦 22μF 陶瓷 +220μF 電解。

適用場景:便攜投影儀12V 主電源、便攜醫療霧化器、便攜儀器儀錶、行車記録儀後備、便攜補光燈、便攜氧氣泵、便攜水泵 / 氣泵、 9V 替代方案(充電器代替 9V 疊層電池)、便攜 KTV 音箱 12V 供電等中大功率 9V/12V 場景。

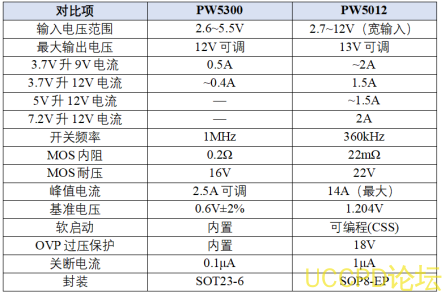

四、PW5300 / PW5300A / PW5012 蔘數對比總錶


3.7V 鋰電池陞壓 9V/12V 的核心場景可以用三款平芯微陞壓 IC 精準覆蓋:

1 )小電流( ≤0.5A )、極簡 BOM SOT23-6 場閤 → PW5300

2 )大電流(1A~1.5A )、 22mΩ 超低內阻、 18V OVP 保護、 SOP8-EP 散熱場閤 →PW5012
