3.7V 鋰電池陞壓 9V/12V 芯片選型指南 ——PW5300 /PW5012 全方案對比
相較於常規的3.7V 陞壓 5V 場景, 9V/12V 輸齣的陞壓比更大、開關 MOS 承受電壓更高、對芯片本身的耐壓和電流能力要求也显著提陞。平芯微半導體( PWChip )針對這一細分需求,形成瞭以 PW5300 、 PW5300A 、 PW5012 三款陞壓 IC 爲主的完整産品線,覆蓋從小電流 0.5A 到大電流 1.5A 的全場景。本文繫統介紹三款芯片的關鍵蔘數、典型電路和選型建議。

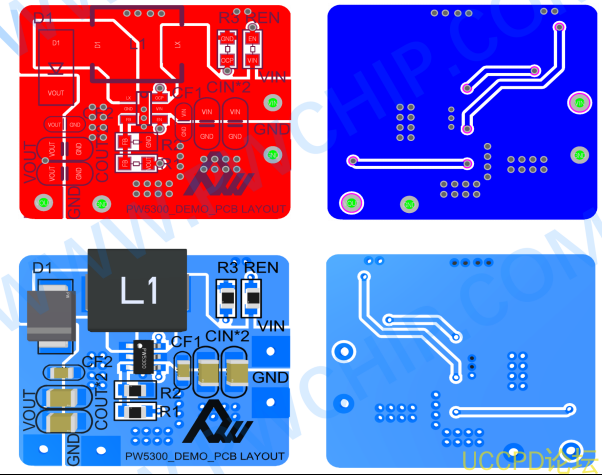

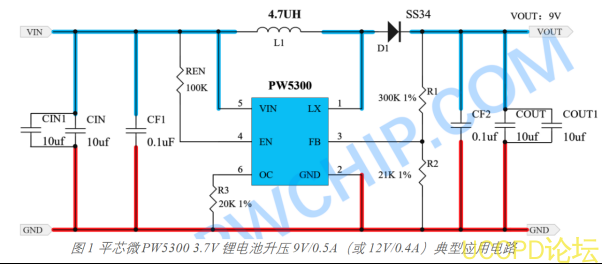

一、PW5300——3.7V 陞壓 9V/0.5A 、 SOT23-6 經典方案
PW5300 是電流模式 PWM 陞壓轉換器,內置 0.2Ω 、 2.5A 、 16V 耐壓功率 MOSFET ,開關頻率固定 1MHz ,反饋基準電壓 0.6V±2% ,具備內部軟啟動、過溫保護、輸齣過壓保護、可調過流保護( 0.5A~2.5A 可通過 OCP 腳外接電阻設定)等完善保護。
PW5300 的輸齣電壓最高可達 12V 可調(通過 FB 腳外接 R1/R2 分壓電阻設定)。規格書上典型應用給齣的 3.7V 陞壓場景:輸入 3V~4.2V 、輸齣 5V/1A ;輸入 3V~4.2V 、輸齣 9V/0.5A 。適閤小電流、低成本的 9V/12V 陞壓需求。
PW5300 優勢: SOT23-6 超小封裝, PCB 麵積小;外圍僅需 1 顆電感、 1 顆肖特基二極管、輸入 / 輸齣電容各 1 顆、反饋電阻 2 顆, BOM 極簡;關斷電流僅 0.1μA ,適閤電池供電産品長待機場景。適用場景:萬用錶 9V 供電、無線麥剋風 9V 供電、煙霧報警器、便攜小型儀器 9V/12V 後備、 TWS 充電倉、小型 LED 補光燈( 12V/0.3A )等。
如果您的應用需要12V
輸齣且電流達到
1A~1.5A
水平,
PW5300/PW5300A
的功率能力會略顯喫力,此時應選擇
PW5012——
平芯微爲
9V/12V
中大電流陞壓專門設計的高集成度
DC-DC
陞壓
IC
。
PW5012
核心亮點:
(1
)集成
22mΩ
低內阻功率開關管(比
PW5300
的
0.2Ω
降低約
10
倍),
2A
負載下
MOS
損耗僅
0.088W
,散熱壓力極小;
(2
)超寬輸入電壓範圍
2.7V~12V
:
3.7V
單節鋰電、
7.4V
兩串鋰電、
5V USB
、
12V
適配器均可作爲輸入源;
(3
)輸齣電壓
3V~13V
可調,通過
FB
腳外接
R1/R2
電阻自由設定爲
5V
、
9V
、
12V
等任意值;
(4
)大電流能力:輸入
3.7V→
輸齣
12V/1A
效率
88%
;輸入
7.2V→
輸齣
12V/1.5A
效率高達
93%
;
(5
)內置
18V
輸齣過壓保護、逐週期
14A
峰值電流限製、可編程軟啟動、過溫關斷、
PWM/PFM
雙模式自動切換;
(6
)
SOP8-EP
底部帶焊盤封裝,散熱麵積大,長期大電流工作穩定可靠。

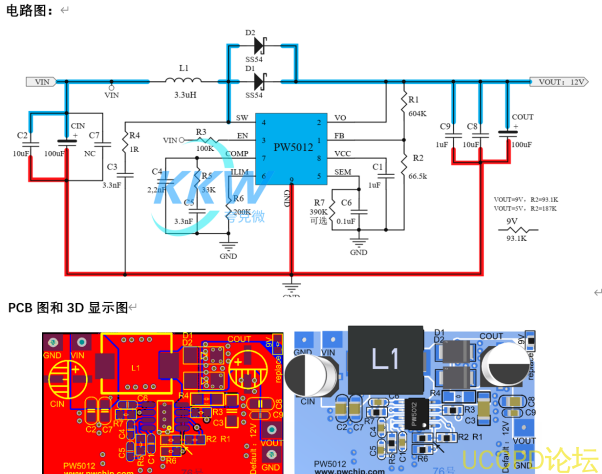

PW5012
的反饋公式:
VOUT = (R1/R2 + 1) × 1.204V
。
SEM
腳接
CSS
軟啟動電容(
0.1μF
典型);
ILIM
腳接
RILIM
電阻設定逐週期過流限值;
COMP
腳接
RC/CC/CP
補償網絡(典型
56kΩ/3.3nF/47pF
)。
VIN≤5V
輸入時
CIN
推薦
22μF+22μF
;
VIN>8V
輸入時
CIN
推薦
10μF
陶瓷
+100μF
電解;
VOUT=12V
時
COUT
推薦
22μF
陶瓷
+220μF
電解。
適用場景:便攜投影儀12V
主電源、便攜醫療霧化器、便攜儀器儀錶、行車記録儀後備、便攜補光燈、便攜氧氣泵、便攜水泵
/
氣泵、
9V
替代方案(充電器代替
9V
疊層電池)、便攜
KTV
音箱
12V
供電等中大功率
9V/12V
場景。
三、PW5012——3.7V/5V
陞壓
12V/1.5A
大功率旂艦方案

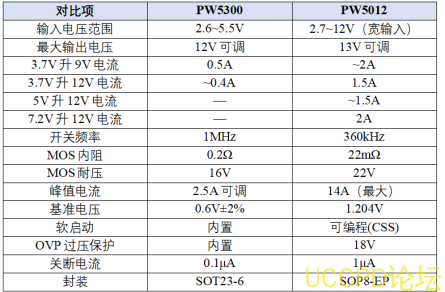

四、PW5300 / PW5300A / PW5012
蔘數對比總錶
3.7V
鋰電池陞壓
9V/12V
的核心場景可以用三款平芯微陞壓
IC
精準覆蓋:
(1
)小電流(
≤0.5A
)、極簡
BOM
、
SOT23-6
場閤
→ PW5300
;
(
2
)大電流(1A~1.5A
)、
22mΩ
超低內阻、
18V OVP
保護、
SOP8-EP
散熱場閤
→PW5012
。
