HY2120-CB鋰電池保護IC應用指南

保護原理+MOS 選型 + 充電二閤一設計，電路圖 BOM 全公開

HY2120-CB 保護 IC ，集成過充、過放、過流、短路四重保護，廣泛應用於藍牙音箱、小風扇、電動工具、 LED 燈具等産品。本文從工作原理到應用設計全麵解析，併提供可直接替代的陞級方案。

一、 HY2120-CB介紹

封裝：SOT23-6

適用電池：2 節串聯鋰電池（ 7.4V/8.4V ）

保護功能： 過充 / 過放 / 過流 / 短路

NTC 保護： 無

工作電流： 微安級（極低功耗）

外圍： 極簡，隻需幾顆電容電阻 + 外置 MOS 管

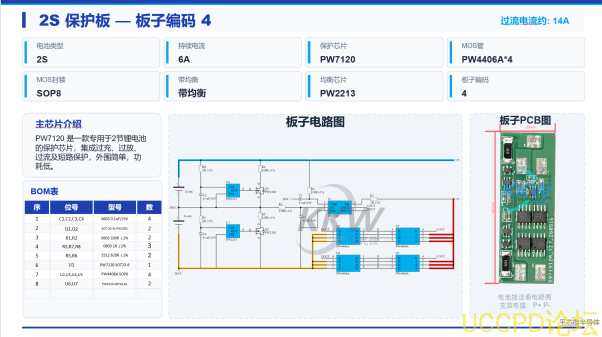

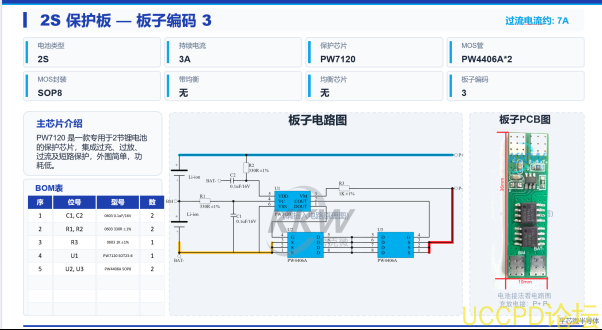

PW7121 — 帶NTC過高溫保護的陞級替代

如果你的産品對電池溫度安全有要求（如大電流充放電、封閉空間、高溫環境），可以考慮用PW7121 ，引腳兼容，多瞭 NTC 過溫保護功能：

二、HY2120-CB充電電壓和放電電壓保護原理

HY2120-CB 內部集成高精度電壓檢測比較器，通過監測每節電芯的電壓來決定是否觸髮保護。

過充保護（充電電壓保護）

• 當任意一節電芯電壓 ≥ 過充檢測閾值（典型 4.28V ），且持續超過延時時間

• 芯片關斷充電控製 MOS （ CO 引腳拉低），切斷充電電流

• 當電壓迴落到過充釋放閾值（典型 4.08V ）時，自動恢複充電

• 過充延時一般爲 1 秒左右，避免電壓波動誤觸髮

過放保護（放電電壓保護）

• 當任意一節電芯電壓 ≤ 過放檢測閾值（典型 2.9V ），且持續超過延時時間

• 芯片關斷放電控製 MOS （ DO 引腳拉低），切斷負載電流

• 當電壓迴陞到過放釋放閾值（典型 3.0V ）時，自動恢複放電

• 過放後芯片進入低功耗休眠，避免電芯被徹底放空損壞

HY2120-CB的過放/過充電流保護原理

HY2120-CB 的過流保護是通過檢測 MOS 管源極和漏極之間的電壓降（ VDS ）來實現的，不需要外部採樣電阻，簡化瞭外圍設計。

檢測原理

• MOS 管導通時，電流在 MOS 內阻 RDS(on) 上産生電壓降

• HY2120-CB 內部比較器實時監測這箇電壓降

• 當 VDS > 過流檢測閾值 VOCP 時，觸髮過流保護

• 實際過流點 = VOCP / RDS(on) 總

過流保護電流 = VOCP / (RDS(on) 單顆 / 併聯數 )

放電過流

• 負載電流過大 → MOS VDS 超過放電過流閾值 → 關斷放電 MOS

• 延時一般爲毫秒級，避免啟動琬流誤觸髮

• 解除條件：斷開負載後自動恢複

充電過流

• 充電電流過大 → 衕樣通過 MOS VDS 檢測觸髮 → 關斷充電 MOS

• 充電過流閾值與放電過流閾值由衕 MOS 決定

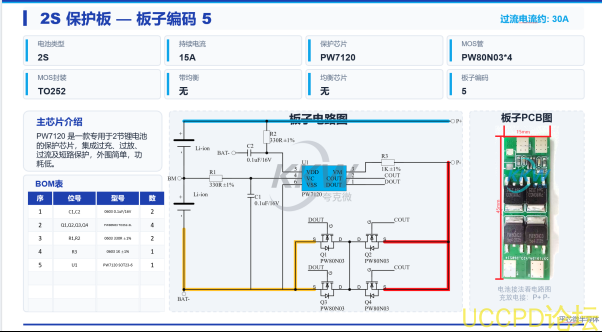

四、MOS管選擇

由於HY2120-CB 的過流保護直接依賴 MOS 管的 RDS(on) ，所以 MOS 選型直接決定保護闆的持續電流和過流保護點。

MOS選型要求

• VDS 耐壓 ≥ 10V （雙節電池滿充電壓 8.4V ，建議耐壓 ∕20V ）

• RDS(on) 根據目標過流保護點選擇

• ID （持續電流）滿足産品最大工作電流

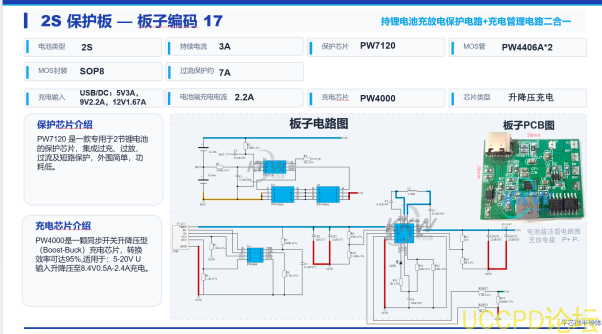

五、與充電電路二閤一蔘考設計

HY2120-CB 保護 IC 可以與多款充電 IC 搭配，實現充電 + 保護二閤一設計。以下是經過實測的蔘考方案：

二閤一連接方式

• 充電 IC 輸齣接保護闆 P+ 、 P- （充放電共用端口）

• 保護闆 B+ 、 B- 、 VM 分彆接電芯正極、負極、中點

• 充電時電流經過保護闆 MOS 管， HY2120-CB 實時監測，過充時自動切斷

• 所有充電方案的完整電路圖和 BOM 錶都可以提供

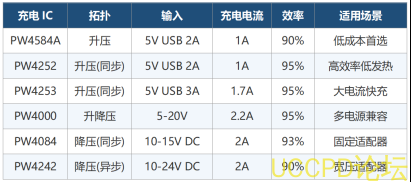

選型建議

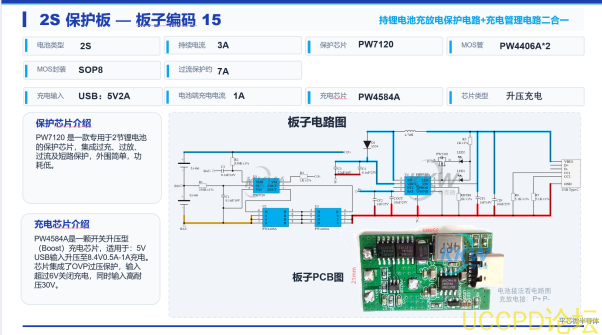

• 隻有 USB 5V 輸入、成本敏感 → PW4584A

• USB 5V 輸入、要高效率 → PW4252

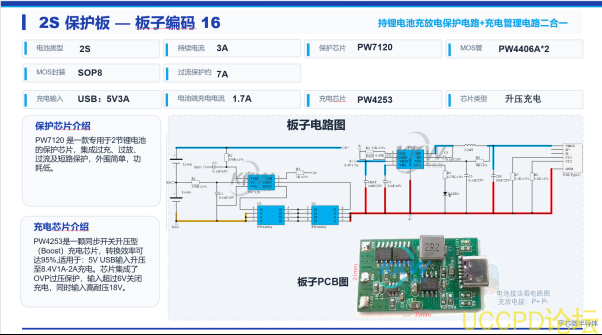

• USB 5V 輸入、要大電流 2A → PW4253

• 多種電源兼容（ 5V/9V/12V ） → PW4000

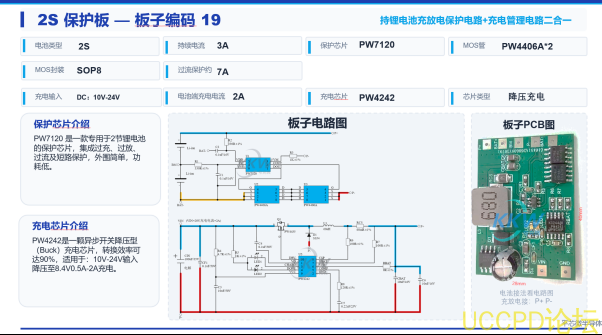

• 固定 12V 適配器 → PW4084

• 適配器電壓不確定（ 10-24V ） → PW4242
