36V 穩壓芯片選型方案

PW8600 （ 80V LDO ） | PW2815 （ 80V/1.5A DC-DC ） | PW2312B （ 60V/0.6A DC-DC ）

LDO 線性穩壓 + DC-DC 開關降壓 完整解決方案

一、36V 穩壓應用背景

36V 直流電源在電動工具、電動自行車控製器、太陽能繫統、工業自動化、 LED 照明驅動、安防監控等場景中廣泛應用。常見的 36V 電源場景包括：

• 10 節串聯鋰電池組（ 42V 滿電 /30V 截止） —— 電動工具、電動自行車

• 36V DC 母線 —— 工業 PLC 、變頻器、伺服繫統

• 36V LED 燈帶控製器 —— 智能照明、景觀燈

• 36V 太陽能電池闆輸齣 —— 光伏逆變器、充電控製器

• 24V~36V POE 供電 —— 監控攝像頭、無線 AP

要將36V 母線穩定降壓至 MCU 、傳感器、通信模塊所需的 3.3V/5V/12V 等電壓，需要耐壓超過 36V 且具備充分裕量的穩壓芯片。平芯微半導體提供三款覆蓋 36V 輸入應用的穩壓方案：

二、PW8600 —— 80V 高耐壓超低功耗 LDO 穩壓器

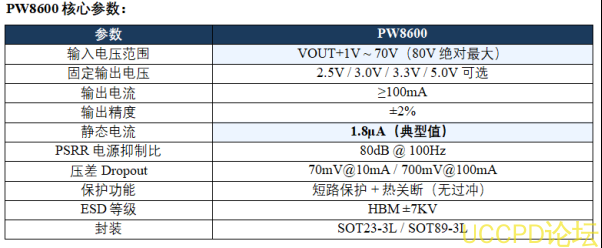

PW8600 是一款專爲寬電壓輸入、低功耗場景設計的高精度 LDO 線性穩壓器。 其最大耐壓80V ，是 36V 輸入場景下安全裕量最大的方案（超過 2 倍）。 靜態電流僅1.8μA ，是電池供電設備延長待機壽命的理想選擇。

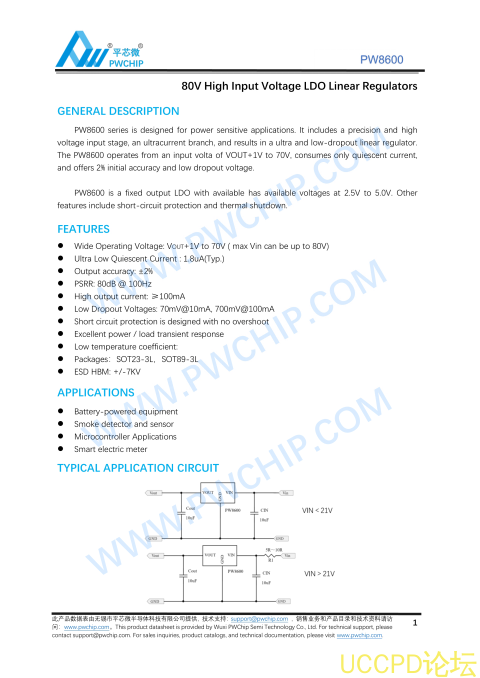

圖1 ： PW8600 規格書首頁（含 36V 輸入應用電路）

36V 輸入設計要點：

根據規格書應用電路圖，當VIN>21V 時，需在 VIN 與 IC 的 VIN 引腳之間串聯電阻 R1 （ 5Ω~10Ω ），分擔部分壓降和功耗，減小芯片本體髮熱。

• 36V→5V/100mA 應用：芯片壓差 =36-5=31V ，功耗 P=31×0.1=3.1W ，必鬚加串聯電阻分擔壓降

• 推薦方案：串聯 R1=100Ω/1W ，分擔 100Ω×0.1A=10V 壓降， IC 實際輸入變爲 26V ，芯片功耗降至 2.1W

• 36V→5V/10mA 小電流應用：功耗僅 P=31×0.01=0.31W ，可直接使用無需串聯電阻

• CIN=COUT=10μF 陶瓷電容（耐壓 ≥50V ）

最佳適用場景：

36V 輸入、輸齣電流 ≤50mA 的小功率應用：煙霧探測器、智能電錶、 MCU 待機電源、傳感器供電、電池供電設備的低功耗副電源。

三、PW2312B —— 60V/0.6A SOT23-6 小體積降 DC-DC

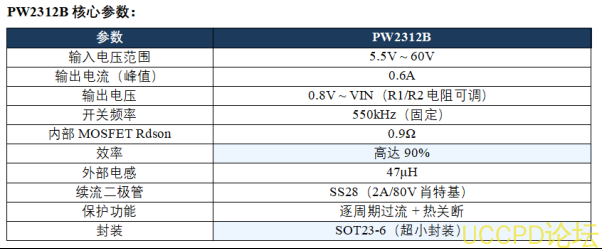

PW2312B 是內置功率 MOSFET 的單片式陋壓型開關模式轉換器。 60V 最大輸入電壓可輕鬆覆蓋 36V 應用， 0.6A 輸齣電流滿足中等負載需求。SOT23-6 封裝僅佔用極小 PCB 麵積，特彆適閤空間受限的小型設備。

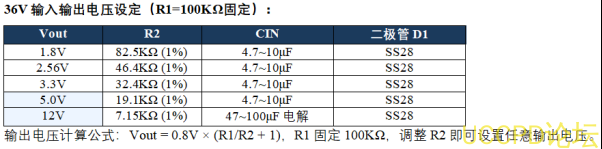

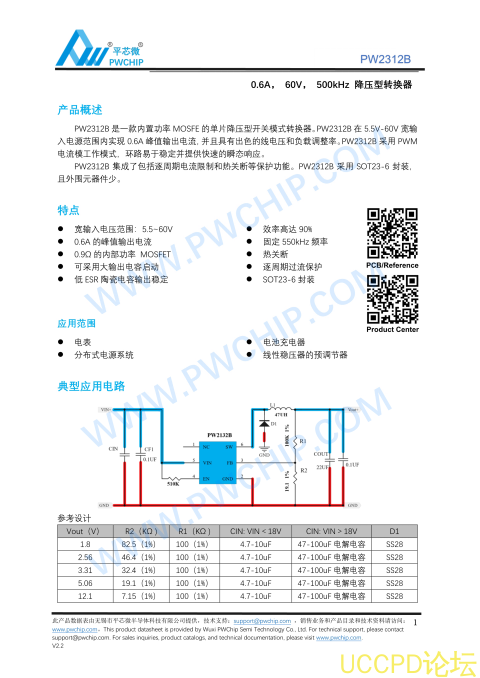

圖2 ： PW2312B 規格書首頁（含典型電路和輸齣電壓對照錶）

最佳適用場景：

36V 輸入、輸齣電流 100~600mA 的中等負載：電錶、分佈式電源、電池充電器、 LDO 前級預調節、小型電機控製闆。

四、PW2815 —— 80V/1.5A 工業級大電流 DC-DC 降壓

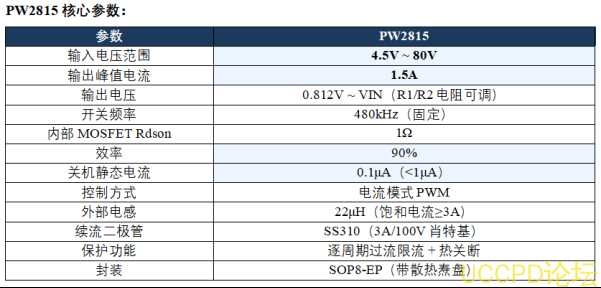

PW2815 是平芯微 36V 穩壓方案中輸齣能力最強的型號。80V 最大輸入電壓遠超 36V 母線的任何浮湧、浪湧， 1.5A 峰值電流滿足大功率負載需求。電流模式 PWM 控製，環路穩定，動態響應快。 SOP8-EP 封裝帶底部散熱燾盤，大電流下散熱優異。

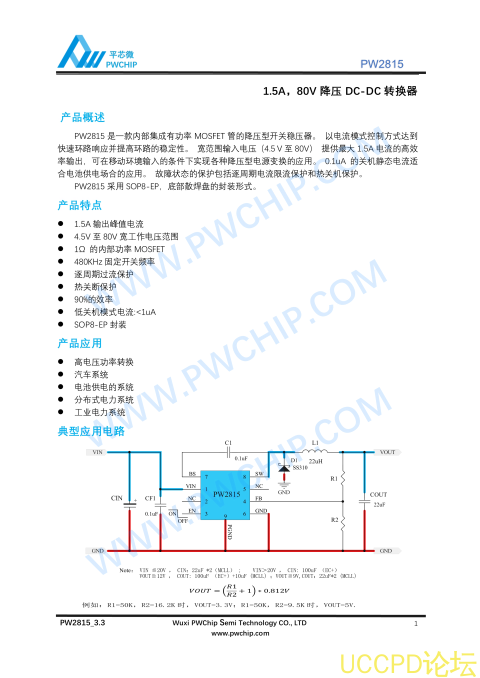

圖3 ： PW2815 規格書首頁（含典型應用電路和 BOM 説明）

36V 輸入輸齣電壓設定：

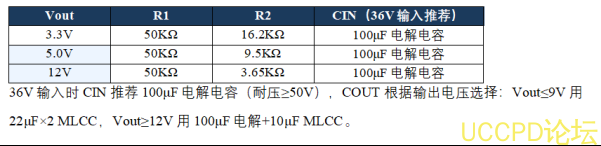

輸齣電壓計祘公式：Vout = 0.812V × (R1/R2 + 1)

最佳適用場景：

36V 輸入、輸齣電流 500mA~1.5A 的大功率負載：工業控製闆主電源、汽車電子、電動工具控製器、分佈式電力繫統、 LED 驅動電源。

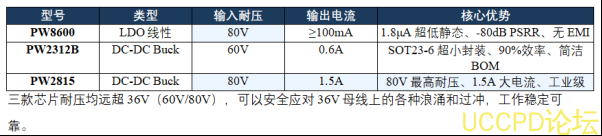

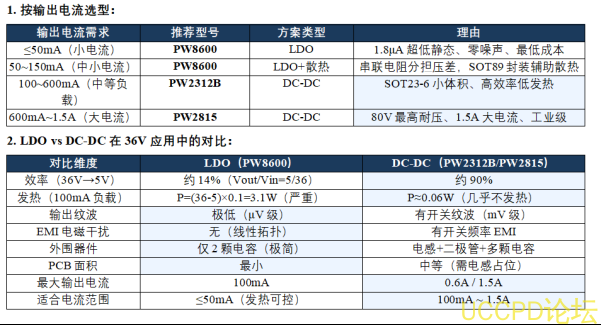

五、36V 穩壓芯片快速選型

3. 組閤方案推薦：

對於衕時需要5V 大電流和 3.3V 低噪聲的場景，推薦採用級聯方案：

36V → PW2815/PW2312B 降壓至 5V （大電流主電源，高效率） → PW8600 穩壓至 3.3V （ MCU 電源，低紋波）

這樣旣保證瞭主電源的高效率，又爲模擬電路/MCU 提供瞭低紋波優質電源。

六、36V 穩壓典型應用場景

1. 電動工具 / 電動自行車

10 節鋰電池組（ 36V 標稱 /42V 滿電）需要將 36V 降壓爲控製闆 MCU 、 5V 顯示屏、傳感器供電。 PW2815 皀 1.5A 大電流可衕時驅動 MCU+ 顯示 + 傳感器多路負載， 80V 耐壓可承受電池充電狀態下的電壓超調。

2. 工業控製 PLC/ 變頻器

36V DC 母線供電的工業設備， PW2312B 以 SOT23-6 小封裝爲控製闆上的 MCU 、通信模塊提供 3.3V/5V 電源。如需更大電流（驅動繼電器 / 電磁閥），則選用 PW2815 。

3. LED 照明控製器

36V LED 燈帶的智能控製器需要小電流 3.3V 爲 WiFi/BLE 模塊和 MCU 供電。 PW8600 的 1.8μA 靜態電流確保燈帶關閉時控製器待機功耗極低。

4. 太陽能 / 光伏繫統

太陽能電池闆輸齣電壓在白天30~40V 波動，需要寬輸入穩壓芯片。 PW8600/PW2815 的 70V/80V 耐壓可安全應對開路電壓峰值，爲充電控製器或逆變器 MCU 提供穩定供電。

5. 安防監控 POE 供電

36V POE 供電的攝像頭需將 36V 降壓至 5V/12V 爲 SoC 和 ISP 供電。 PW2312B 的 SOT23-6 小封裝適閤小型攝像頭模組內部空間， 0.6A 輸齣滿足大部分監控設備需求。

6. 汽車電子（ 24V 商用車）

24V 商用車電氣繫統實際電壓在 18V~36V 波動，冷啟動可達 50V+ 。 PW2815 的 80V 耐壓和 PW8600 的 80V 耐壓提供充足安全裕量。

七、36V 輸入設計註意事項

1. 輸入電容耐壓選擇

36V 應用中輸入電容額定電壓必鬚 ≥50V （降額使用）。切勿使用 50V 耐壓電容工作在 36V （裕量不足），推薦 63V 或 0V 耐壓電容。

2. LDO 散熱設計（ PW8600 ）

36V 輸入時 LDO 壓差大，必鬚控製負載電流或加串聯電阻分擔功耗：

• P = (Vin - Vout) × Iout ， 36V→5V/50mA 時功耗 =1.55W

• SOT89-3L 封裝熱阻級 120℃/W ，陞溫 ≈1.55×120=186℃ （超標！）

• 解決方案：串聯 100Ω/1W 電阻，分擔 100Ω×50mA=5V 壓降， IC 實際壓差 =31-5=26V ，功耗降至 26×0.05=1.3W （仍需加大銅箔散熱）

• 更優方案：將 36V 應用隻給 ≤20mA 的負載使用 LDO ，更大電流應選 DC-DC

3. DC-DC 電感選型

• PW2312B ： 47μH 電感，飽和電流 ≥1.5A （建議 2A 裕量）

• PW2815 ： 22μH 電感，飽和電流 ≥3A （建議 4A 裕量）

• 電感類型推薦屏蔽功率電感，減小 EMI 輻射

4. 續流二極管耐壓

36V 輸入時續流二極管必鬚選用耐壓 ≥60V 的肖特基二極管：

• PW2312B ： SS28 （ 2A/80V ）或 SS34 （ 3A/40V ）

• PW2815 ： SS310 （ 3A/100V ）

5. 輸入浪湧防護

36V 母線常伴有開關浮湧、感性負載反衝等電壓尖峰。建議：

• 輸入端併聯 TVS 管（ 43V 鉗位 /600W ）

• 輸入電解電容（ 100μF/63V ）併聯陶瓷電容（ 10μF/50V ）

• 電池供電場景可增加輸入防反接二極管

6. EN 使能控製

PW2815 帶有 EN 引腳，當繫統待機時拉低 EN 可將靜態電流降至 0.1μA ，極大延長電池供電壽命。配閤 PW8600 的 1.8μA 待機電流，整箇繫統待機功耗可控製在微安級。
