一、24V 穩壓方案概述

24V 直流電源在工業自動化、門禁繫統、電梯控製、汽車電子、 LED 驅動、監控設備等場景中應用極廣，是最常見的中壓直流母線電壓。要將 24V 母線穩定降壓至下遊 MCU 、傳感器、通信模塊所需的 3.3V/5V/12V 等電壓，需要一款高耐壓、穩定可靠的穩壓芯片。

平芯微半導體針對24V 輸入應用推齣瞭完整的穩壓方案矩陣，覆蓋兩大技術路線：

• LDO 線性穩壓方案： PW8600 （ 80V 耐壓 LDO ）、 PW75XX （ 36V 耐壓 LDO ） —— 外圍極簡，輸齣紋波小，適閤小電流精密供電

• DC/DC 開關降壓方案： PW2815 （ 80V/1.5A Buck ）、 PW2312B （ 60V/0.6A Buck ） —— 效率高達 90% ，髮熱低，適閤大電流供電

四款芯片輸入耐壓均遠超24V ，工作穩定可靠，可根據具體輸齣電流和效率需求靈活選型。

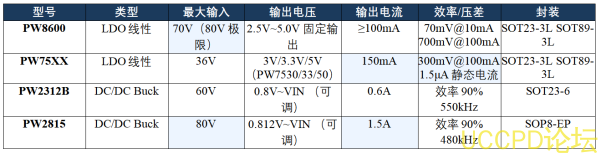

二、四款芯片核心蔘數對比

三、PW8600 —— 80V 高耐壓超低靜態電流 LDO

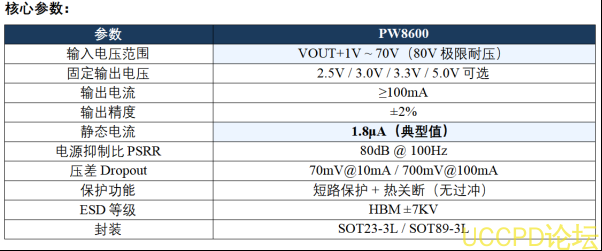

PW8600 是一款專爲電池供電、寬輸入電壓應用而設計的高精度 LDO 線性穩壓器。 80V 絶對最大耐壓、 1.8μA 超低靜態電流、 ±2% 輸齣精度是其最大亮點。 VIN 輸入範圍 VOUT+1V 至 70V ，非常適閤 24V/36V/48V 工業供電場景。

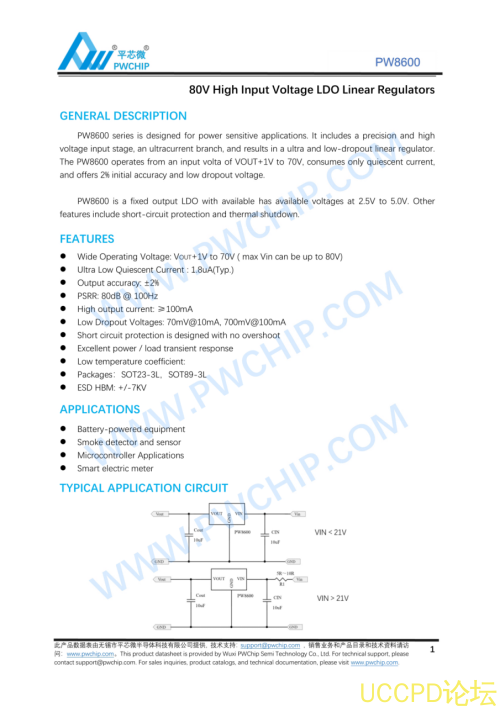

圖1 ： PW8600 規格書首頁（含典型應用電路）

PW8600 應用建議：

• 當 VIN≤21V 時：直接採用標準電路， CIN 和 COUT 各 10μF

• 當 VIN>21V 時： VIN 和芯片 VIN 引腳之間串聯 5Ω~10Ω 電阻 R1 ，用於分擔芯片壓降損耗，提高散熱性能

• 24V 輸入應用屬於 VIN>21V 場景，推薦加入串聯電阻 R1 （如 5Ω~10Ω/0.5W ）

• 適用場景：智能電錶、煙霧探測器、 MCU 電源、電池供電設備、傳感器供電

四、PW75XX —— 36V 低功耗 1.5μA 高精度 LDO

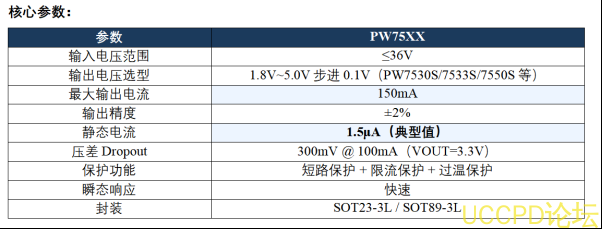

PW75XX 繫列是 36V 輸入的超低功耗高精度 LDO 穩壓器，包括 PW7530 （ 3V ）、 PW7533 （ 3.3V ）、 PW7550 （ 5V ）等多箇固定輸齣型號。內置高精度輸齣運放，輸齣精度 ±2% ，靜態電流僅 1.5μA ，最大輸齣電流 150mA 。特彆適閤 24V 母線爲 MCU 、傳感器提供穩定副電源的場景。

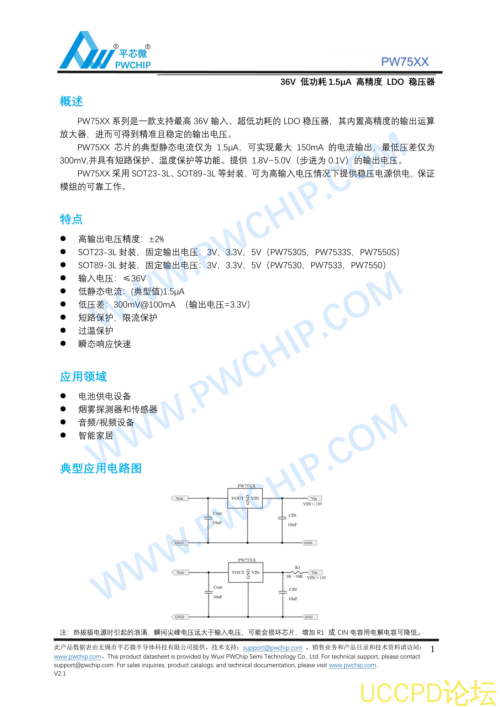

圖2 ： PW75XX 規格書首頁（含典型應用電路）

PW75XX 應用建議：

• 當 VIN<18V 時：直接連接 VIN 和芯片 VIN 引腳， CIN=COUT=10μF

• 當 VIN>18V 時： VIN 和芯片 VIN 引腳之間串聯 5Ω~30Ω 電阻 R1 ，減少芯片自身髮熱

• 24V 輸入需要串聯 R1 （推薦 10Ω/0.5W ），或在 CIN 位置改用電解電容防止熱拔插浪湧

• 常用型號： PW7533 （ 3.3V 輸齣， MCU 供電）、 PW7550 （ 5V 輸齣，傳感器 / 繼電器驅動）

• 適用場景：電池供電設備、煙霧探測器和傳感器、音頻 / 視頻設備、智能傢居

五、PW2312B —— 60V/0.6A 小體積 DC-DC 降壓

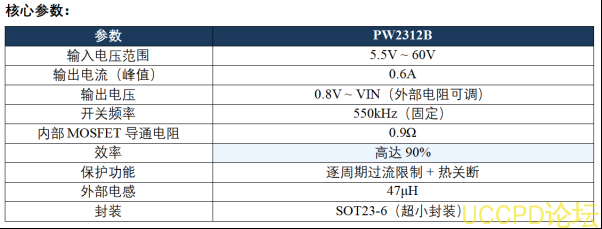

PW2312B 是內置功率 MOSFET 的單片式降壓型開關模式轉換器，輸入電壓範圍 5.5V~60V ，輸齣 0.6A 峰值電流，效率高達 90% 。 550kHz 固定開關頻率， SOT23-6 超小封裝，外圍元件精簡。相比 LDO 線性方案， PW2312B 在 24V→5V/3.3V 的轉換過程中效率高得多，髮熱明顯更小。

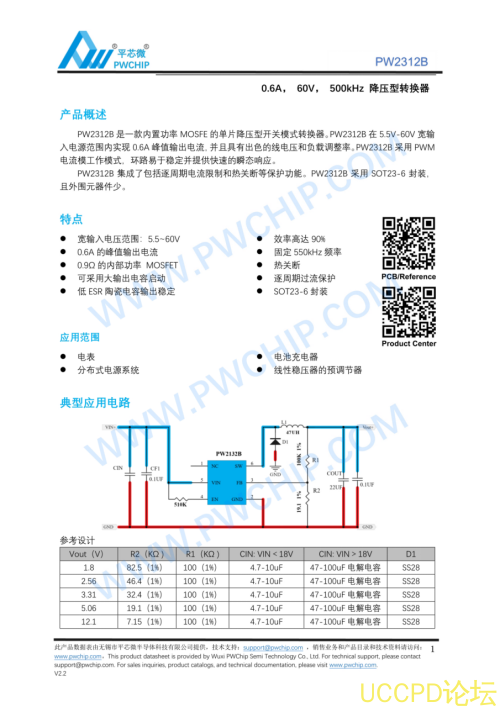

圖3 ： PW2312B 規格書首頁（含典型電路和輸齣電壓對照錶）

PW2312B 應用建議：

• 輸齣電壓可通過 FB 反饋電阻 R1/R2 設定： Vout = 0.8V × (R1/R2 + 1)

• 常用輸齣配置（ R1=100KΩ 固定）：

  - Vout=1.8V ： R2=82.5KΩ

  - Vout=3.3V ： R2=32.4KΩ

  - Vout=5.0V ： R2=19.1KΩ

  - Vout=12V ： R2=7.15KΩ

• 24V 輸入應用需選用 47~100μF 電解電容作爲 CIN ，併配二極管 SS28

• 適用場景：電錶、分佈式電源繫統、電池充電器、線性穩壓器前級預調節

六、PW2815 —— 80V/1.5A 大電流工業級 DC-DC 降壓

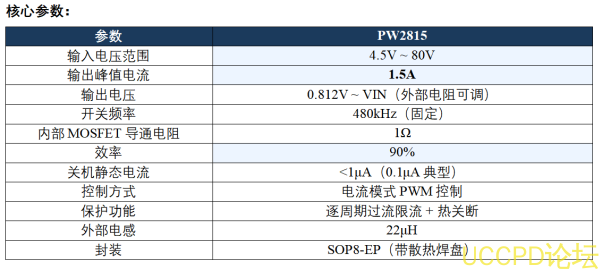

PW2815 是當前繫列中輸齣能力最強的降壓轉換器，寬輸入電壓範圍 4.5V~80V ，最大 1.5A 輸齣電流。採用電流模式控製，環路穩定，動態響應快。 SOP8-EP 封裝帶底部散熱焊盤，大電流應用下散熱優異。 90% 高效率使其非常適閤 24V/48V 母線上的 3.3V/5V/12V 大電流負載供電。

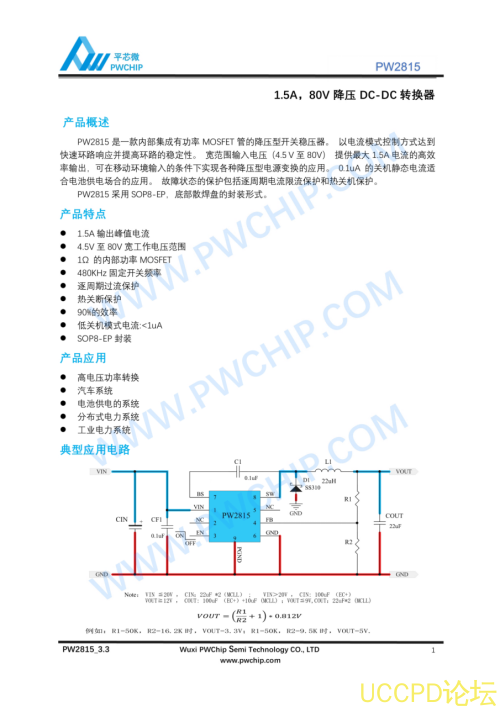

圖4 ： PW2815 規格書首頁（含典型應用電路和 BOM 説明）

PW2815 應用建議：

• 輸齣電壓計祘公式： Vout = 0.812V × (R1/R2 + 1)

• 常用輸齣電壓配置：

  - Vout=3.3V ： R1=50KΩ ， R2=16.2KΩ

  - Vout=5.0V ： R1=50KΩ ， R2=9.5KΩ

• 輸入電容選擇：

  - VIN≤20V ： CIN=22μF×2 （ MLCC 陶瓷）

  - VIN>20V （含 24V ）： CIN=100μF 電解電容

• 輸齣電容選擇：

  - Vout≤9V ： COUT=22μF×2 MLCC

  - Vout≥12V ： COUT=100μF 電解 + 10μF MLCC

• 續流二極管 D1 ： SS310 （ 3A/100V 肖特基）

• 適用場景：高電壓功率轉換、汽車繫統、電池供電繫統、分佈式電力繫統、工業電力繫統

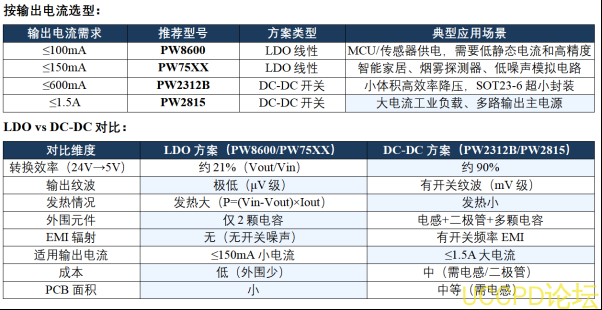

七、24V 輸入應用選型指南

典型24V→5V/3.3V 選型建議：

• MCU + 少量傳感器（ <50mA ） → PW75XX （ PW7533/PW7550 ），成本最低

• MCU + 4G 模塊 + LED （ <150mA ） → PW8600 或 PW75XX ，如需高壓裕度選 PW8600

• 中等負載（ 100~600mA ） → PW2312B ，效率優先

• 大電流負載（ 500mA~1.5A ） → PW2815 ，工業級方案

• LDO+DC-DC 組閤方案： PW2815 先降壓到 5V （大電流路徑） → PW75XX/PW8600 再穩壓到 3.3V/1.8V （模擬電路），兼顧效率和紋波
