概述

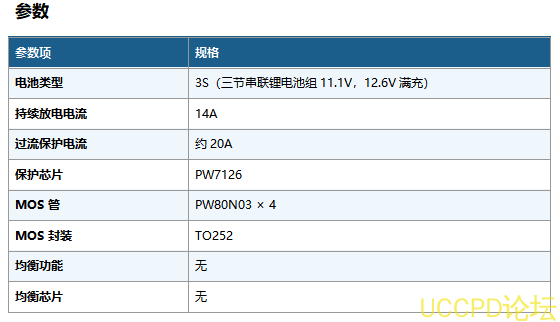

本保護闆採用平芯微自研PW7126保護芯片，搭配PW80N03 × 4 MOS管，爲3S（三節串聯鋰電池組11.1V，12.6V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流14A，過流保護閾值約20A。

主控芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

方案特點

● 4顆PW80N03 TO252併聯，20A過流保護，14A持續放電

● TO252封裝散熱優秀，長時間大電流無過熱

● 雙採樣電阻RSENSE設計，檢測更精準

● 適閤大功率3S電池組應用

● PW7126高精度電壓檢測

典型應用場景

電動工具、電動滑闆車、電動自行車、大功率電機驅動、電動園林工具

接線説明

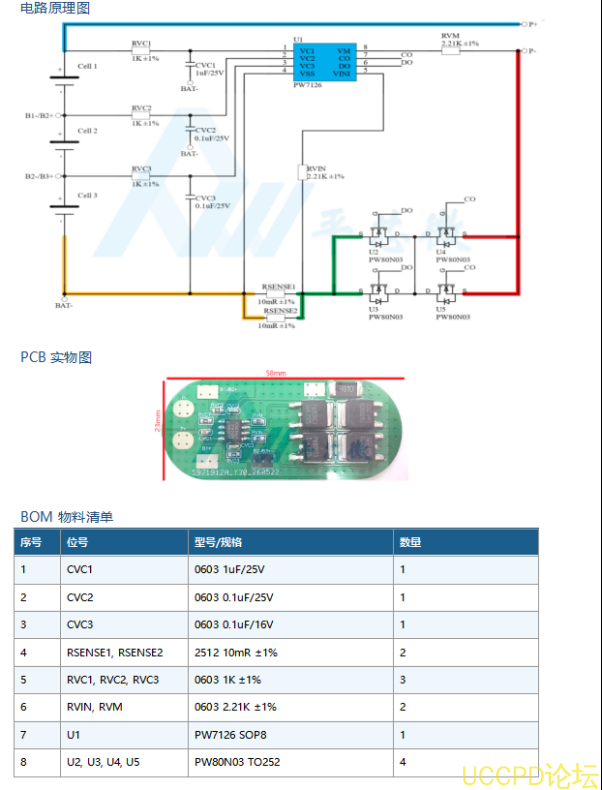

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html   。
