PW7126+PW4406A*4三串鋰電池充放電保護闆方案，持續6A，過流保護7A

概述

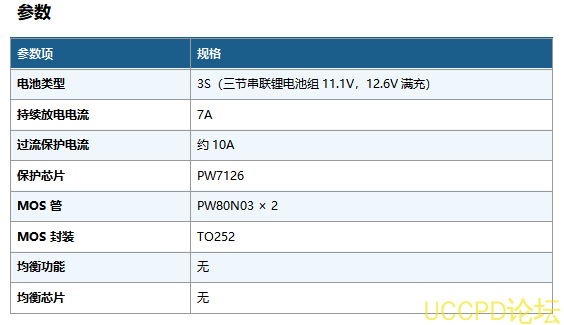

本保護闆採用平芯微自研PW7126保護芯片，搭配PW80N03 × 2 MOS管，爲3S（三節串聯鋰電池組11.1V，12.6V滿充）鋰電池組提供完整的過充、過放、過流及短路保護。持續放電電流7A，過流保護閾值約10A。

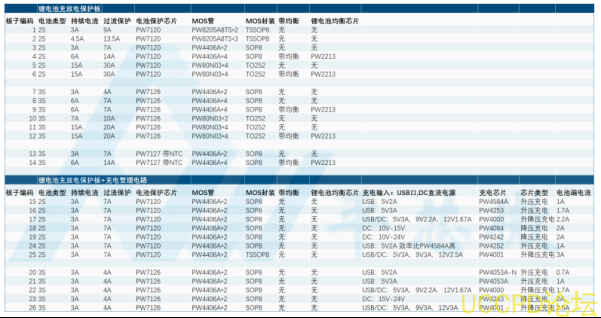

主控芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

方案特點

● 2顆PW80N03 TO252大功率MOS管，10A過流保護

● TO252封裝散熱麵積大，7A持續放電無壓力

● 元件少僅需11顆，BOM成本極低

● 適閤中大功率3S電池組應用

● PW7126高精度電壓檢測

典型應用場景

電動工具、電動車燈、大功率LED燈、電動風扇、便攜式吸塵器

接線説明

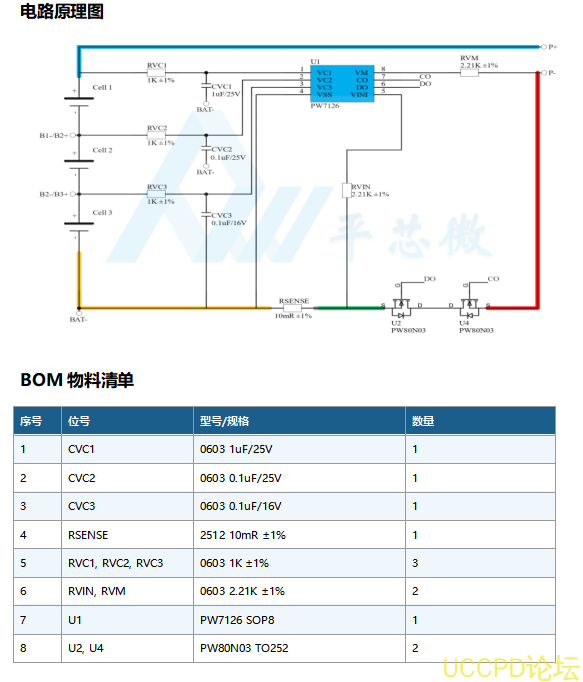

電池接法請蔘照電路圖標註，充放電接口爲 P+ 和 P-。

資料與技術支持

可提供：芯片樣品、技術資料、電路設計支持、如需瞭解更多方案或穫取資料，請聯繫我們（support@pwchip.com）或者聯繫代理商 https://www.pwchip.com/page/180.html   。
