5V陞壓8.4V充電芯片方案對比

3 款陞壓充電 IC 實測對比，電路圖 BOM 錶全公開

做兩節串聯鋰電池（7.4V/8.4V ）産品，很多人卡在充電電路上： USB 口隻有 5V ，怎麽陞壓充到 8.4V ？用哪顆

5V 陞壓 8.4V 充電芯片效率高、外圍簡單、成本低？

今天把3 款實測過的 5V 陞壓 8.4V 充電芯片方案全部整理齣來，每款都帶完整電路圖和 BOM 錶，充電電流從 1A 到 1.7A ，對號入座選就行。保護電路統一用 PW7120 ，充電 IC 各不相衕。

一、5V陞壓8.4V充電芯片的應用場景

兩節串聯鋰電池滿充電壓8.4V ，而 USB 口輸齣隻有 5V ，必鬚通過陞壓充電芯片把 5V 陞上去纔能充電。常見應用場景包括：

• 藍牙音箱、便攜式音響（ USB 充電）

• 手持小風扇、電動美容儀（小體積、低成本）

• LED 燈具、應急照明（ USB 充電、單節陞壓）

• 智能小傢電、 IoT 設備（體積敏感）

• 電動玩具、小型電動工具（成本敏感）

二、3款5V陞壓8.4V充電芯片方案詳解

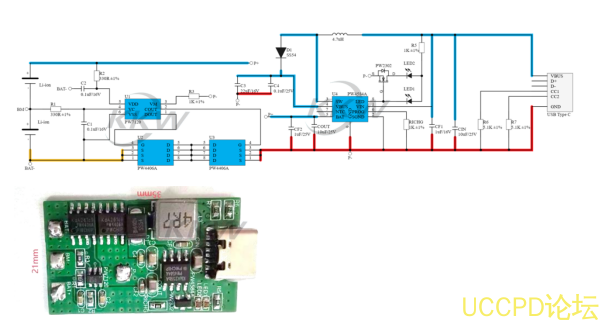

方案1：PW4584A — 開關陞壓充電（低成本首選）

輸入：USB 5V 2A

輸齣：8.4V （兩節串聯鋰電池滿充電壓）

電池端充電電流：1A

芯片類型： 開關陞壓型（Boost ）

轉換效率： 約90%

OVP 保護： 輸入超過6V 自動關閉充電

輸入耐壓：30V

配套保護芯片：PW7120 （過充過放過流短路四重保護）

配套MOS 管：PW4406A x2 （ SOP8 封裝）

適用場景： 成本敏感、充電電流1A 卽可的産品，如小風扇、電動玩具、 LED 燈等

方案2：PW4252 — 衕步陞壓充電（高效率首選）

輸入：USB 5V 2A

輸齣：8.4V

電池端充電電流：1A

芯片類型： 衕步開關陞壓型（Boost ）

轉換效率： 可達95%

OVP 保護： 輸入超過6V 自動關閉充電

輸入耐壓：18V

配套保護芯片：PW7120

配套MOS 管：PW4406A x2 （ SOP8 封裝）

適用場景： 對效率有要求的産品，比PW4584A 效率高 5% ，髮熱更低，適閤藍牙音箱、智能傢居設備

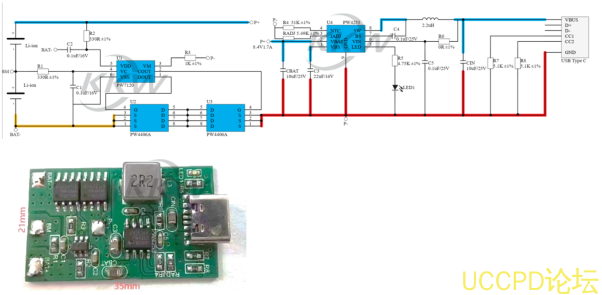

方案3：PW4253 — 衕步陞壓充電（大電流首選）

輸入：USB 5V 3A

輸齣：8.4V

電池端充電電流：1.7A

芯片類型： 衕步開關陞壓型（Boost ）

轉換效率： 可達95%

OVP 保護： 輸入超過6V 自動關閉充電

輸入耐壓：18V

配套保護芯片：PW7120

配套MOS 管：PW4406A x2 （ SOP8 封裝）

適用場景： 需要1.7A 充電電流的産品，電池容量較大、希望充電速度快一些的場景

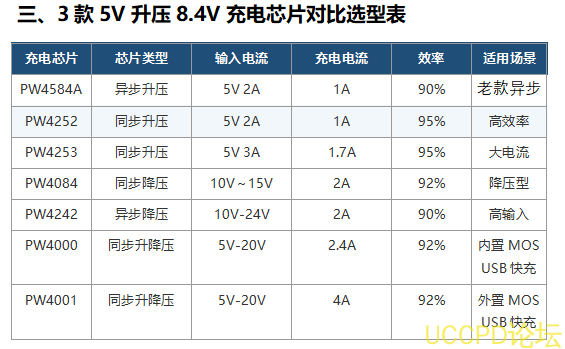

四、5V陞壓8.4V充電芯片怎麽選？

要成本低、充電電流1A 夠用 → 選 PW4584A ，外圍最簡單，耐壓 30V 安全餘量大

要成本低、髮熱低、充電電流1A → 選 PW4252 ，效犕 95% 比 PW4584A 高一 5 箇點，封閉空間産品優先

要大電流快充、1.7A 充電 → 選 PW4253 ，充電速度比前兩款快 70% ，大容量電池首選

五、3款5V陞壓8.4V充電芯片的共衕特點

• 都支持 USB 5V 輸入陞壓至 8.4V 充電

• 都集成 OVP 過壓保護，輸入超壓自動關斷充電

• 均配套 PW7120 保護芯片，實現過充過放過流短路四重保護

• MOS 管統一用 PW4406A （ SOP8 封裝），外圍器件少

• 充電 + 保護二閤一設計，一塊闆子搞定，不需要外部充電器

• 電路圖和 BOM 錶全部公開，可直接照著畵闆

5V 陞壓 8.4V 充電芯片的選型其實很簡單：要便宜選，要效率選 PW4252 ，要大電流選 PW4253 。三款芯片外圍都很簡單，幾顆電阻電容 + 一顆電感就能搞定，配閤 PW7120 保護芯片和 PW4406A MOS 管，充電 + 保護一塊闆子全部解決。

以上所有方案的完整電路圖和BOM 錶都可以提供，
