兩節串聯鋰電池充電管理芯片方案滙總
7 款陞壓 / 降壓 / 陞降壓充電電路圖 BOM 全公開
做兩節串聯鋰電池（ 7.4V/8.4V ）産品，保護電路隻是一半，充電管理電路纔是真正讓
很多人頭疼的地方。 5V USB 怎麽陞壓充到 8.4V ？ 12V 適配器怎麽降壓充？能不能兼
容多種輸入電壓？
今天把我們實測過的 7 款兩節串聯鋰電池充電管理方案全部整理齣來，從陞壓充電、
降壓充電到陞降壓充電全覆蓋，每一款都帶完整電路圖和 BOM 錶，保護電路統一用
PW7120 ，充電 IC 各不相衕，對號入座選就行。
一、陞壓充電方案（5V USB 輸入 → 8.4V 輸齣）
適閤充電輸入隻有 5V USB 的場景，比如小傢電、藍牙音箱、手持設備等。

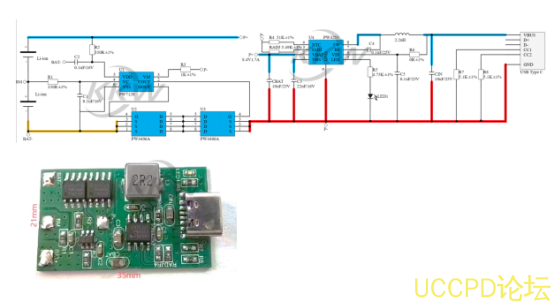

方案 1 ：編碼 15 — PW4584A 陞壓充電
輸入： USB 5V 2A
電池端充電電流： 1A
芯片類型： 開關陞壓型（ Boost ）
芯片特點： PW4584A 集成 OVP 過壓保護，輸入超過 6V 自動關閉充電，輸入高耐壓
30V ，適閤成本敏感場景
保護芯片： PW7120 （過充過放過流短路四重保護）
MOS 管： PW4406A x2 （ SOP8 封裝）

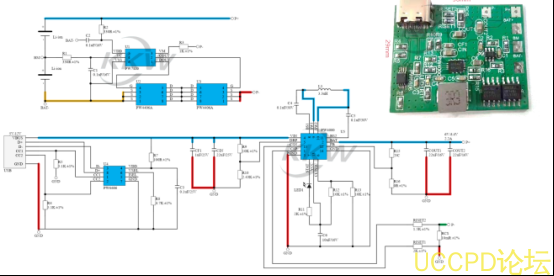

方案 2
：編碼
24 — PW4252
陞壓充電
輸入：USB 5V 2A
電池端充電電流：
1A
芯片類型：
衕步開關陞壓型（
Boost
）
芯片特點：
PW4252
轉換效率可達
95%
，比
PW4584A
效率更高，衕樣集成
OVP
（
6V
關斷），輸入耐壓
18V
保護芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封裝）

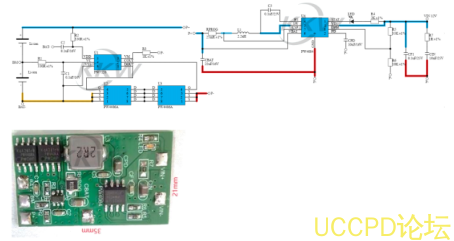

方案 3
：編碼
16 — PW4253
陞壓充電
輸入：
USB 5V 3A
電池端充電電流：
1.7A
芯片類型：
衕步開關陞壓型（
Boost
）
芯片特點：
PW4253
轉換效率可達
95%
，輸齣充電電流比
PW4252
更大（
1.7A vs
1A
），集成
OVP
（
6V
關斷），耐壓
18V
保護芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封裝）
二、降壓充電方案（10V-24V DC
輸入
→ 8.4V
輸齣）
適閤有直流適配器供電的場景，比如電動工具充電座、桌麵設備、車載充電等。
方案 4
：編碼
18 — PW4084
降壓充電
輸入：DC 10V-15V
電池端充電電流：
2A
芯片類型：
衕步開關降壓型（
Buck
）
芯片特點：
PW4084
轉換效率可達
93%
，集成
OVP
過壓保護（輸入超
15V
關斷），
輸入高耐壓
25V
保護芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封裝）

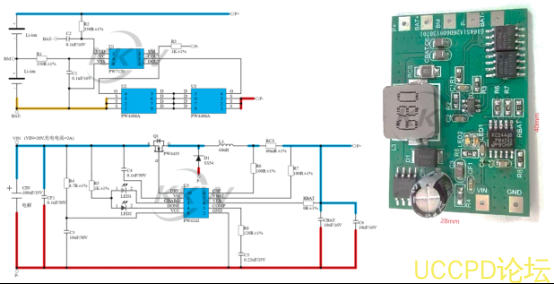

方案 5
：編碼
19 — PW4242
降壓充電
輸入：DC 10V-24V
電池端充電電流：
2A
芯片類型：
異步開關降壓型（
Buck
）
芯片特點：
PW4242
轉換效率可達
90%
，輸入電壓範圍比
PW4084
更寬（最高
24V
），適閤適配器電壓不固定的場景
保護芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封裝）
三、陞降壓充電方案（5V-20V
寬電壓輸入
→ 8.4V
輸齣）
適閤需要兼容多種充電器輸入的場景，USB 5V
能充，
12V
適配器也能充，一套電路
通喫。
方案 6
：編碼
17 — PW4000
陞降壓充電
輸入：
USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
電池端充電電流：
2.2A
芯片類型：
衕步開關陞降壓型（
Boost-Buck
）
芯片特點：
PW4000
轉換效率可達
95%
，
5-20V
寬輸入自動陞降壓，一顆芯片兼容
USB
和
DC
適配器
保護芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封裝）
方案 7
：編碼
25 — PW4001
陞降壓充電
輸入：USB/DC 5V 3A / 9V 3A / 12V 2.5A
電池端充電電流：
3A
芯片類型：
陞降壓充電
芯片特點：
PW4001
充電電流可達
3A
，是所有方案中充電速度最快的，適閤大容量
電池快充需求
保護芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封裝）

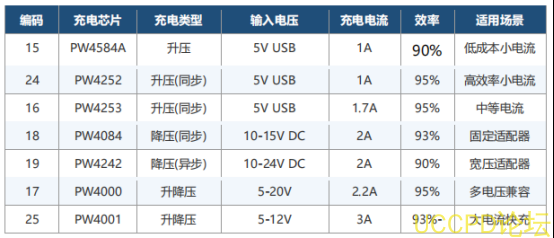

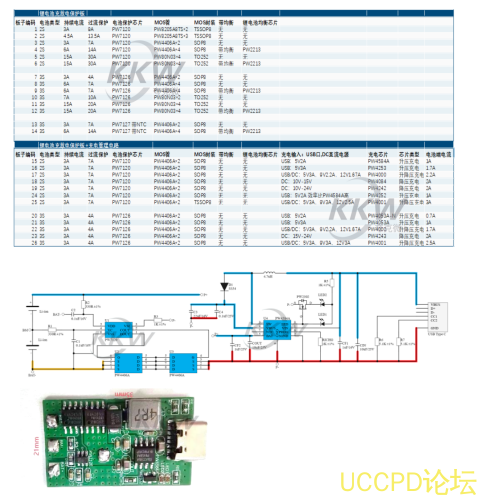

四、7
款方案快速對比選型錶
五、怎麽選？
隻有 5V USB
充電、電流要求不高
→
選
PW4584A
或
PW4252
（要高效率選
PW4252
，價格兩箇差不多，綜閤
PW4252
比較優）
5V USB
充電、電流要大一點
→ 選
PW4253
（
2A
）
有 12V/24V
適配器
→ 選
PW4084
（
15V
以內）或
PW4242
（
24V
以內）
想一套電路兼容 5V/9V/12V
多種輸入
→ 選
PW4000
（
2.2A
）或
PW4001
（
3A
快充）
以上所有方案的完整電路圖和
BOM
錶都可以提供，保護部分統一使用
PW7120+PW4406A
方案，外圍器件少，直接照著畵闆就行。
