快充充電器電壓取電芯片需充電器支持對應協議

PW6606本質上是一顆用於受電設備端的 快充協議取電芯片 。牠安裝在需要用電器（Sink）內部，核心功能是 讓設備能夠主動從兼容的快充充電器（Source）申請併穫得更高的電壓。

下麵，我們以設備端芯片的角色，重新梳理 PW6606的原理和工作流程。

核心角色糾正：PW6606是“主動請求者”

·  位置：安裝在 需要快充供電的設備 內部（如移動電源、便攜風扇、車載設備、DIY電路等）。

·  使命 ：當設備連接到充電器時，牠代錶設備與充電器進行通信，根據設備自身的需求， “請求”充電器輸齣一箇特定的高電壓（如9V，12V，20V），而不是被動接受默認的5V。

正確原理：作爲Sink端芯片如何工作

以下是流程的詳細分解：

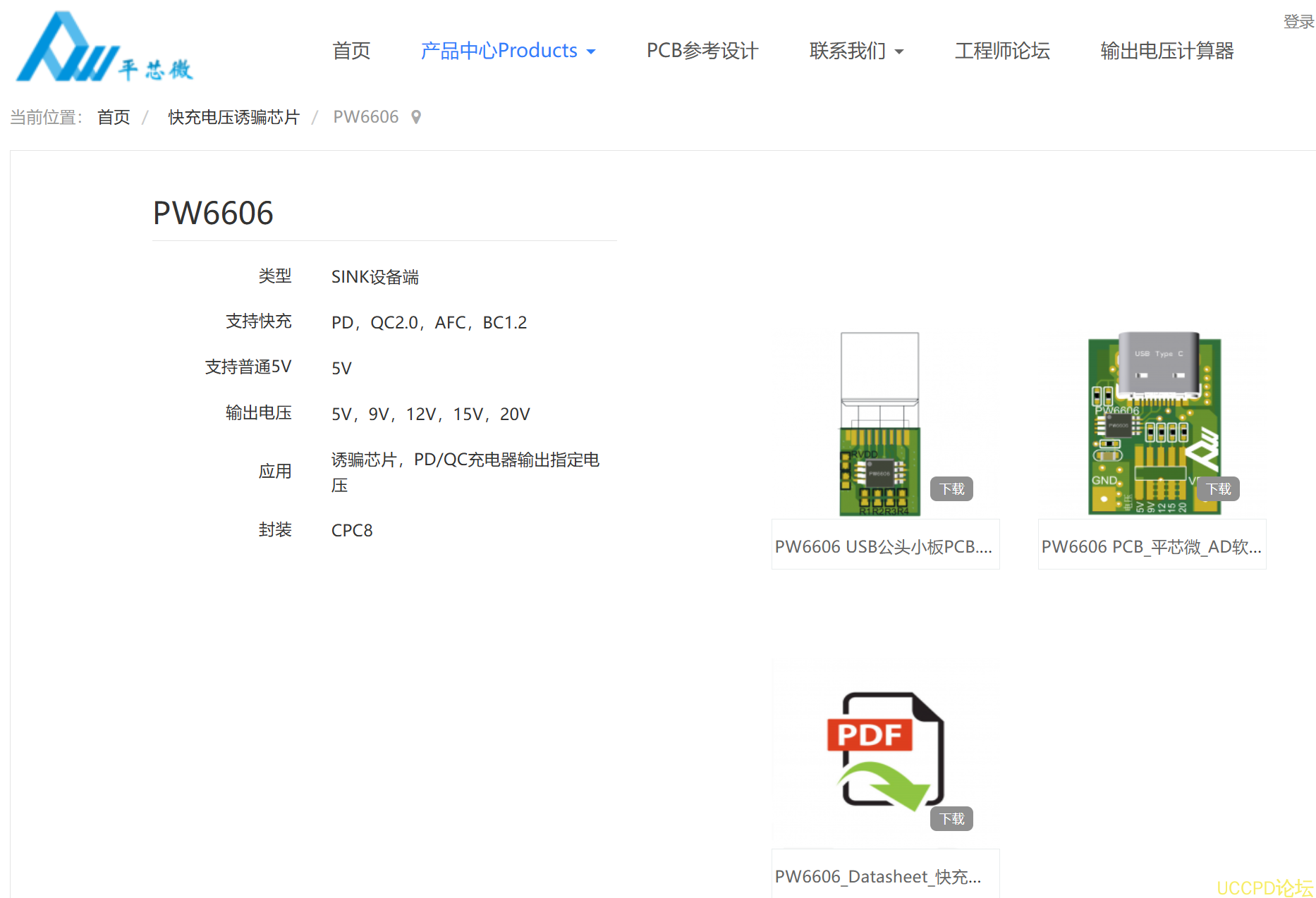

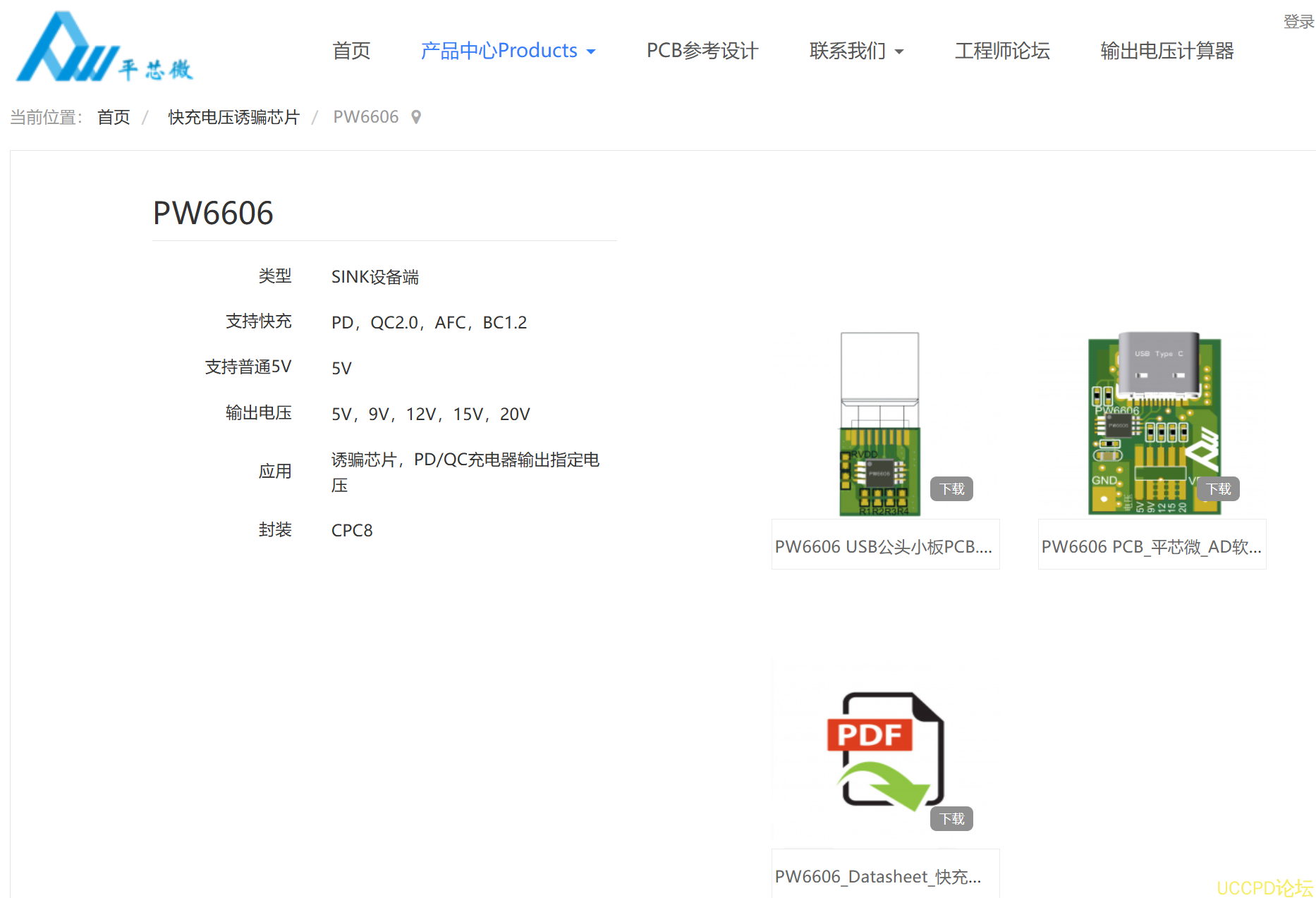

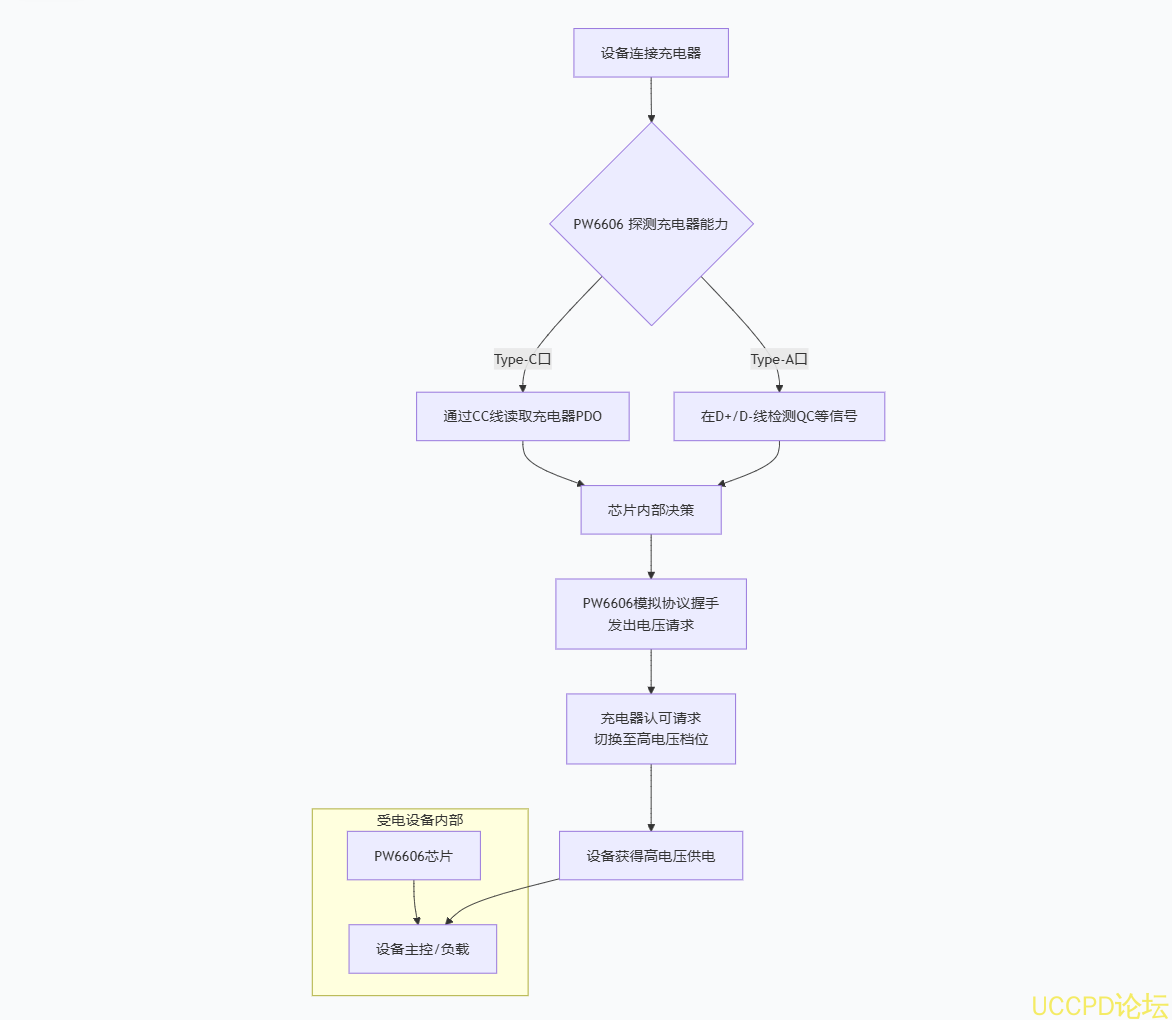

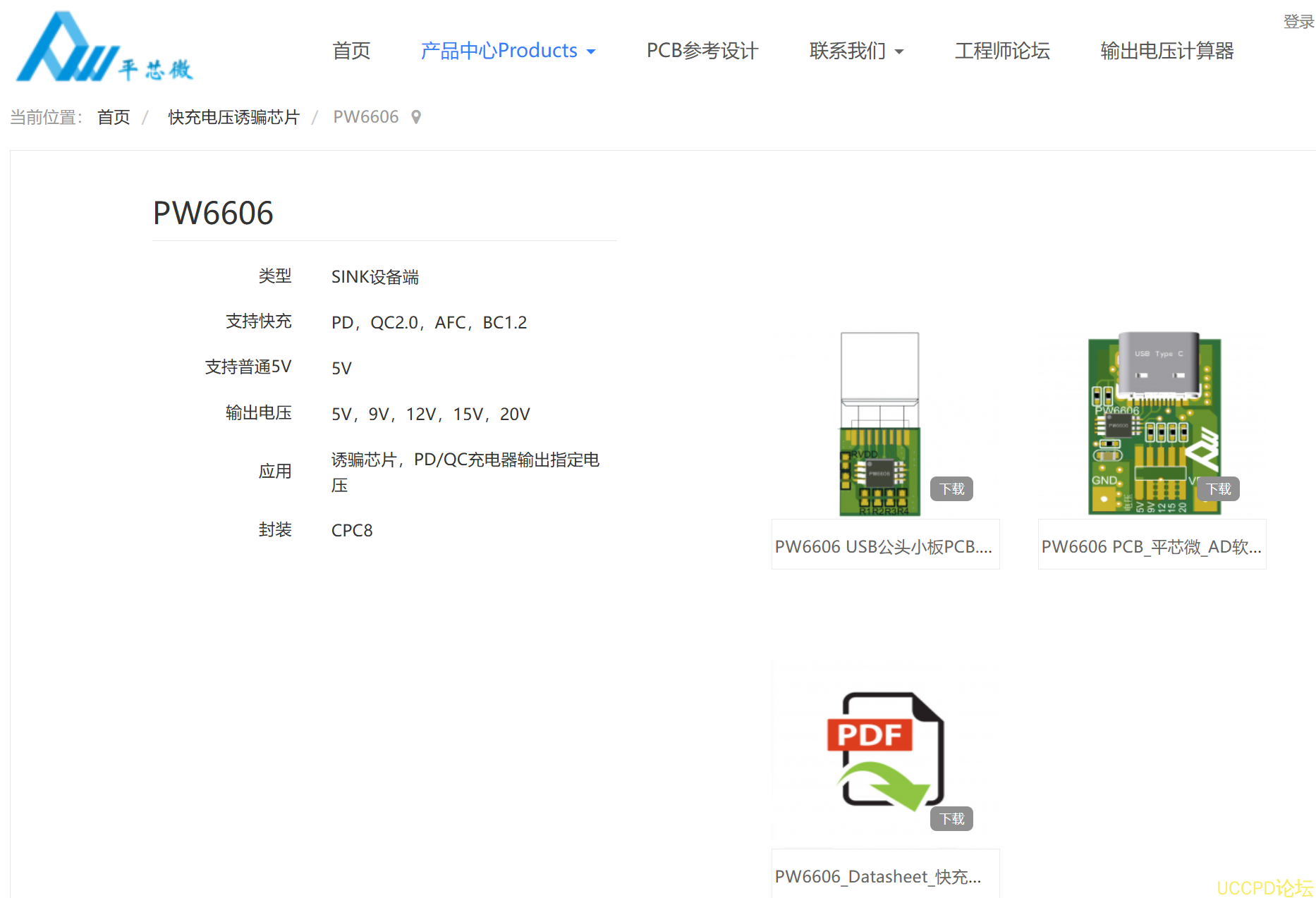

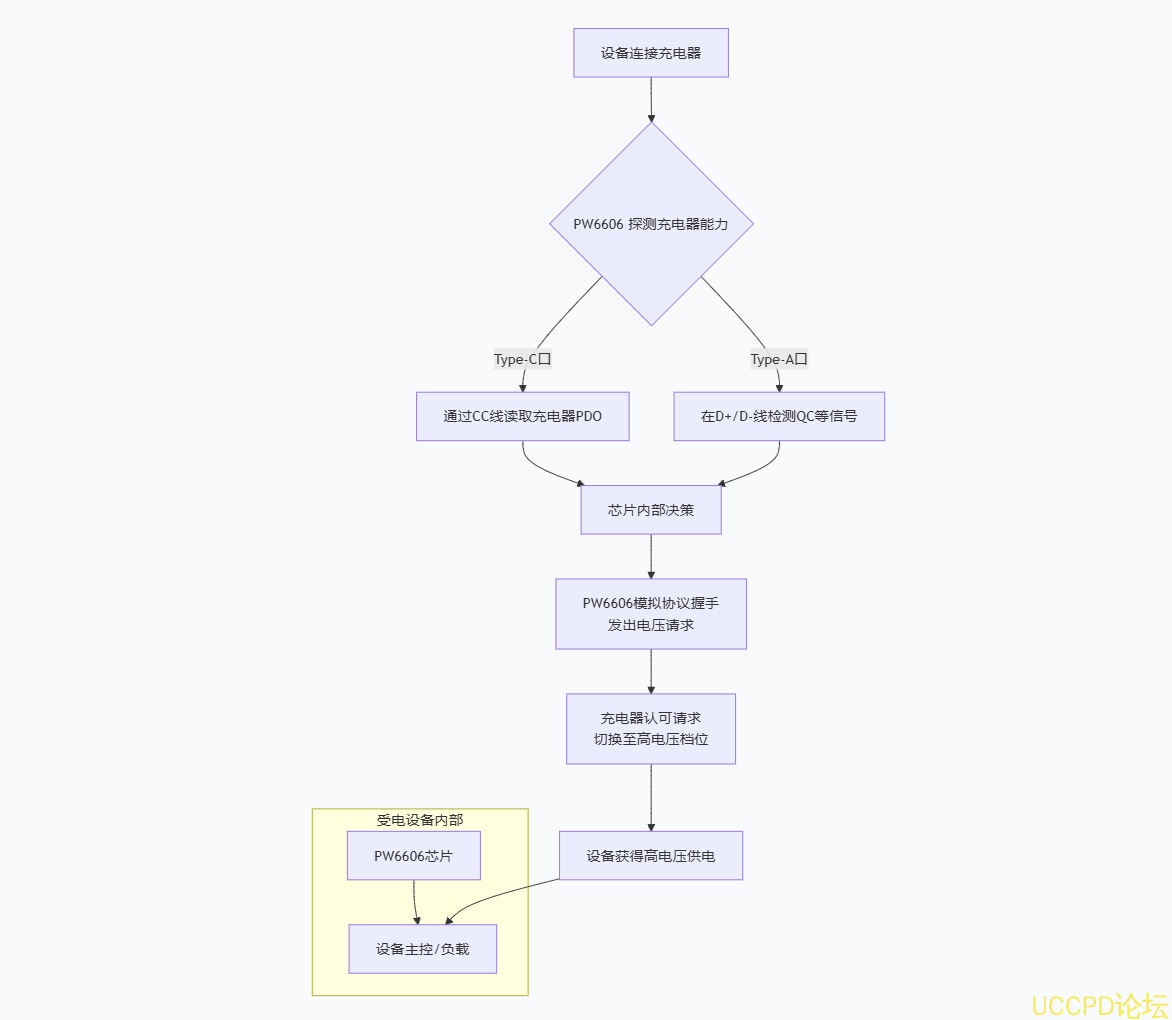

1.  上電與探測（對應流程圖中 A、B、C1、C2）：

o  當設備通過USB口連接到充電器時，PW6606開始工作。

o  對於Type-C充電器 ：牠通過  CC 引腳檢測到連接，併讀取充電器通過CC線廣播的“電源能力數據”（Source Capabilities PDO），從而知道這箇充電器支持哪些電壓電流檔位（如5V/3A， 9V/2A， 12V/1.5A）。

o  對於Type-A充電器（支持QC等） ：牠會監測D+和D-線上的信號，判斷充電器支持的協議類型和檔位。

2.  決策與請求（對應流程圖中 D、E）：

o  這是其作爲 “設備端”芯片的核心。PW6606根據 自身預設的配置（通常由外圍電阻設定），從充電器支持的檔位中，選擇一箇牠希望得到的電壓。

o  例如，通過配置電阻設定期望電壓爲12V。那麽，如果探測到充電器支持12V，牠就會髮起請求。

o  對於PD協議 ：牠會通過CC線曏充電器髮送一箇正式的  “請求數據包” ，內容爲：“請給我12V/1.5A這箇檔位”。

o  對於QC/FCP等協議 ：牠會通過D+/D-線髮送對應的電壓請求信號（例如，將D+和D-設置爲特定的電壓值）。

3.  響應與供電（對應流程圖中 F、G）：

o  充電器端的協議芯片收到這箇閤規的請求後，驗證通過，便會控製電源電路將輸齣電壓切換到12V。

o  一旦輸齣電壓穩定在12V，

o  隨後，設備的後續電路便可以在12V的高壓下高效工作。

爲什麽被稱爲 “誘騙芯片”？——市場術語的辨析

在消費電子領域，PW6606這類芯片常被稱爲“誘騙芯片”，這箇詞生動但不夠嚴謹：

·  從充電器（Source）視角看 ：整箇過程是完全符閤快充協議標準的正常 “協商”，不存在“欺騙”。充電器隻是響應瞭一箇閤規的設備請求。

·  從 “非智能設備”視角看 ：如果將一箇PW6606模塊加裝到一箇原本隻支持5V輸入的簡單設備（如一箇小風扇）上，那麽這箇設備就瞬間“擁有”瞭請求快充的能力。對於這箇簡單設備而言，彷彿是“騙”來瞭高電壓，故得此名。

總結

平芯微 PW6606 的正確角色是：

·  身份： 受電設備端（Sink） 的快充協議控製器。

·  功能 ：主動探測充電器能力，併模擬一箇支持快充的 “智能設備”，曏充電器 髮起閤規的電壓申請 ，從而爲所在設備穫取高於5V的供電電壓。

·  價值：牠使得不具備完整快充協議棧的簡單設備或電路，能夠安全、閤法地利用現有的快充生態穫取高功率供電。
