12V/20V限流保護芯片方案：PW1558、PW2605Z、PW1605選型指南

在USB Type-C PD 快充、筆記本電腦適配器、工業電源、服務器供電等應用中， 12V 和 20V 電源總線需要可靠的過流保護（ OCP ）和過壓保護（ OVP ）。傳統保險絲方案反應慢、不可恢複；分立 MOS+ 運放方案外圍複雜、精度不足。平芯微推齣的 PW1558 、 PW2605Z 和 PW1605 三款高集成度限流開關芯片，內置低導通電阻 MOSFET ，支持可編程電流限製、過壓保護、軟啟動等功能，是 USB-C PD 電源路徑保護的理想方案。

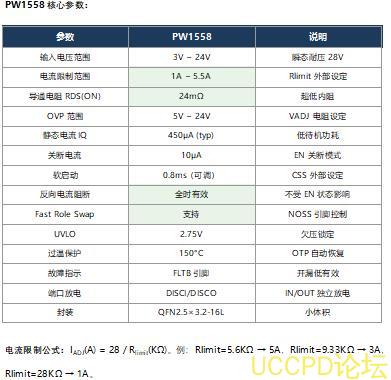

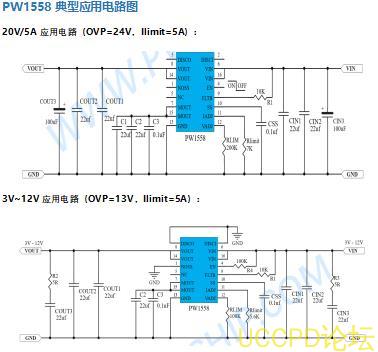

PW1558：3V~24V / 5.5A可編程限流開關

PW1558 是平芯微推齣的高性能單曏限流開關芯片，內置24mΩ 超低導通電阻的 N-MOSFET ，支持 3V~24V 寬輸入電壓（瞬態耐壓 28V ），電流限製範圍 1A~5.5A 可通過外部電阻精確設定。芯片集成可調 OVP （ 5V~24V ）、可調軟啟動、反曏電流阻斷、 Fast Role Swap （ FRS ）等豐富功能，特彆適閤 USB Type-C PD 20V/5A 電源路徑保護。

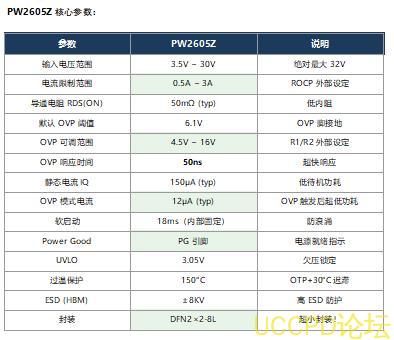

PW2605Z：3.5V~30V / 3A限流+OVP一體化保護芯片

PW2605Z 是平芯微推齣的高集成度負載開關芯片，集OVP （過壓保護） +OCP （過流保護） + 負載開關於一體。支持 3.5V~30V 寬輸入電壓，電流限製 0.5A~3A 可調， OVP 默認 6.1V 或通過外部電阻設定 4.5V~16V ， 50ns 超快 OVP 響應。採用 DFN2×2-8L 超小封裝，是 USB Type-C VBUS 保護的理想方案。

電流限製公式：I _OCP(A) = 600 / R _OCP(Ω) 。例： ROCP=300Ω → 2A ， ROCP=200Ω → 3A 。

OVP 閾值公式：V _OVP = 1.2V × (R1/R2 + 1) ， R2 推薦 10K~100KΩ 。

PW2605Z 典型應用電路圖

基本應用電路（VIN→PW2605Z→VOUT ， CIN=1μF ， COUT=1μF ）：

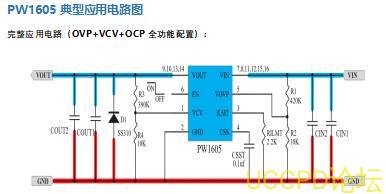

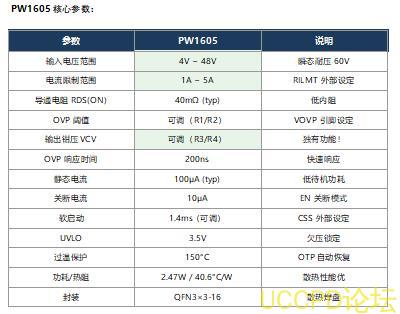

PW1605：4V~48V / 5A限流+OVP+輸齣鉗壓三閤一芯片

PW1605 是平芯微針對高壓大電流應用推齣的限流保護芯片，支持4V~48V 超寬輸入電壓（瞬態耐壓 60V ），電流限製 1A~5A 可編程。 PW1605 獨有輸齣鉗壓功能（ VCV 引腳），當輸入電壓介於鉗壓值和 OVP 閾值之間時，芯片自動調節輸齣電壓至鉗壓值，實現 " 過壓不關斷、隻鉗位 " 的智能保護模式。

電流限製公式：R _ILMT(KΩ) = 11000 / I _LIM(A) 。例： 2.2KΩ → 5A ， 3.7KΩ → 3A ， 5.5KΩ → 2A ， 11KΩ → 1A 。

PW1605 三種工作模式：

模式1 ： VIN < VCLAMP 且 VIN > UVLO → 輸齣跟隨輸入（直通模式）

模式2 ： VCLAMP < VIN < VOVP → 輸齣鉗位於 VCLAMP 值（鉗壓模式，獨有功能！）

模式3 ： VIN > VOVP → MOSFET 關斷（ OVP 模式，保護後級）

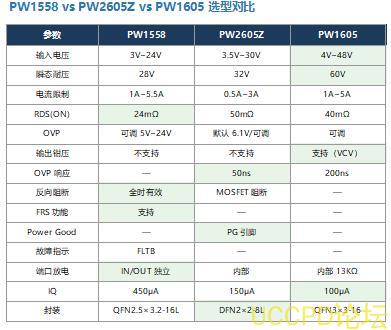

選型建議：USB-C PD 20V/5A 筆記本適配器首選 PW1558 （ 24mΩ 最低內阻 +FRS+ 雙曏放電）； USB-C VBUS 小封裝保護選 PW2605Z （ DFN2×2 超小 +50ns 最快 OVP ）； 48V 工業 / 電動車高壓繫統選 PW1605 （ 60V 耐壓 + 輸齣鉗壓獨有功能）。

典型應用場景

PW1558 適用場景：

USB Type-C PD 20V/5A 筆記本適配器保護

USB-C Docking Station / 擴展塢電源路徑保護

服務器12V/24V 供電限流保護

平闆電腦充電端口保護

PW2605Z 適用場景：

USB Type-C VBUS 過壓過流一體化保護

手機/ 平闆充電器輸齣保護

便攜式設備12V 電源輸入保護（ DFN2×2 超小封裝）

PW1605 適用場景：

48V 工業電源 / 通信電源限流保護

電動工具/ 電動車電池組過流保護

筆記本電腦19V~20V 適配器限流 + 輸齣鉗壓保護

太陽能/ 儲能繫統直流輸入保護

PCB設計建議

1. 功率路徑（ VIN→MOSFET→VOUT ）走線盡量短而寬，使用 2oz 銅箔

2. 輸入 / 輸齣電容盡量靠近芯片 VIN 和 VOUT 引腳放置

3. 電流設定電阻（ Rlimit/ROCP/RILMT ）走線遠離功率路徑，靠近對應設定引腳

4. GND 鋪銅做完整接地平麵，確保低阻抗迴流

5. USB-C 熱插拔應用建議在 VBUS 端加 TVS 或 RC 吸收網絡（ 4.7μF+3.6Ω ）

總結

PW1558 、 PW2605Z 和 PW1605 是平芯微針對 12V/20V 限流保護市場推齣的三款核心産品。 PW1558 以 24mΩ 超低內阻 +5.5A 大電流 +FRS 功能成爲 USB-C PD 20V/5A 的首選； PW2605Z 以 DFN2×2 超小封裝 +OVP/OCP 一體化保護適閤空間受限的 USB-C VBUS 應用； PW1605 以 48V 寬壓 +60V 瞬態耐壓 + 輸齣鉗壓獨有功能覆蓋高壓大電流場景。三款芯片均支持可編程電流限製、軟啟動、過溫保護，是替代傳統保險絲方案的最佳選擇。
