2S鋰電保護方案分享：基於PW7120+PW8205A8TS的6A保護闆設計

在小型消費電子、藍牙音箱、手持風扇等對功率需求適中的應用場景中，2S 鋰電保護闆是保障電池安全的核心環節。今天分享一款精簡的 2S 保護方案 —— 基於 PW7120 保護 IC 搭配 PW8205A8TS MOS 管的設計，持續電流 6A ，過流保護閾值 18A ，適閤對成本敏感、體積受限的消費類産品。

方案概述

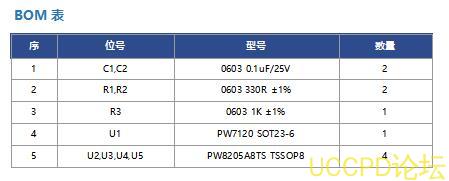

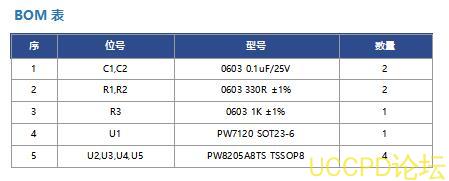

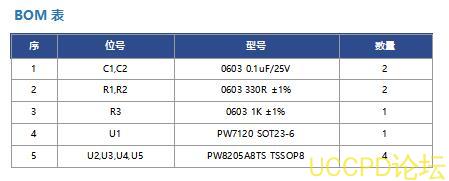

這款保護闆（闆子編碼2 ）採用 PW7120 作爲保護主控芯片，搭配 4 顆 PW8205A8TS MOSFET 構成完整的 2S 鋰電池保護電路。整闆器件極少， PCB 體積小巧， BOM 成本極低，非常適閤批量消費電子産品。

核心蔘數一覽：

電池串數：2S （ 7.4V/8.4V 標稱）

持續放電電流：6A

過流保護電流：18A

保護芯片：PW7120 （ SOT23-6 封裝）

MOS 管： PW8205A8TS × 4 （ TSSOP8 封裝）

均衡功能：無

PW7120芯片特性

PW7120 是一款專爲 2 節串聯鋰電池設計的保護 IC ，集成瞭過充電、過放電、過電流及短路保護功能。外圍簡單，功耗低，是 2S 保護闆的經典方案之選。

高集成度 —— 單芯片集成過充、過放、過流、短路四重保護，無需外加保護邏輯電路，極大簡化設計。

高精度檢測 —— 過充 / 過放電壓檢測精度高，保證電芯在安全範圍內工作，延長循環壽命。

超低功耗 —— 待機電流極低，適閤長期存放的電池組，減少不必要的自放電損耗。

SOT23-6 小封裝 —— 相比 SOP8 更省空間，適閤對 PCB 麵積有極緻要求的微型産品設計。

MOS管選型：PW8205A8TS

方案中採用4 顆 PW8205A8TS ，這是一款內置雙 N 溝道 MOSFET 的芯片， TSSOP8 封裝。每顆 PW8205A8TS 內部集成瞭兩箇 MOS 管，分彆用於充電和放電通路控製。 4 顆併聯使用，等效導通電阻大幅降低，在 6A 持續電流下髮熱量極小，配閤 TSSOP8 的良好散熱特性，整闆無需額外散熱措施。

典型應用場景

這套方案特彆適閤以下應用：藍牙音箱和便攜音頻設備、手持小風扇/ 美容儀等箇人消費電子、 LED 手電筒和便攜照明、小型無線吸塵器、電動牙刷和剃鬚刀電池組、 GPS 追蹤器和物聯網終端設備。

對於持續電流在6A 以內的 2S 應用，這套 PW7120+PW8205A8TS 方案以極低的 BOM 成本和極小的 PCB 麵積提供瞭完整的鋰電保護功能，是消費類産品的高性價比之選。

設計建議

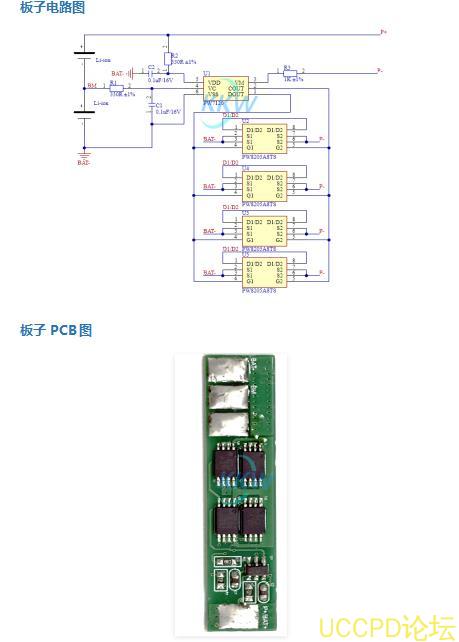

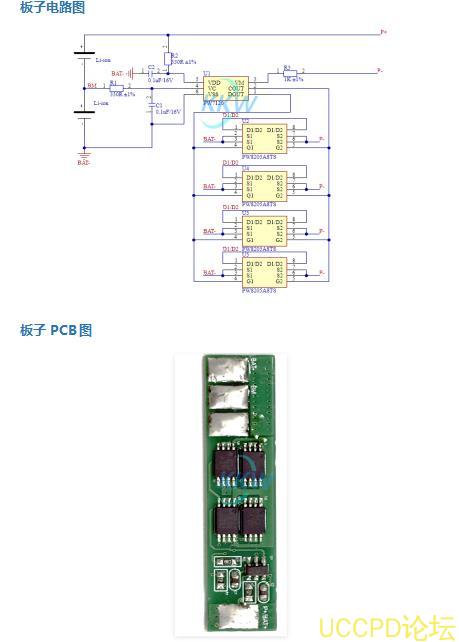

PCB 佈局時註意：電池接法蔘考電路圖，充放電接 P+ 和 P- 。 PW8205A8TS 的散熱焊盤需確保良好焊接以優化熱性能。採樣電阻 R1/R2 的走線應遠離大電流路徑以減少榦擾。整體 PCB 銅厚建議 0.5oz 以上卽可滿足 6A 持續電流需求。

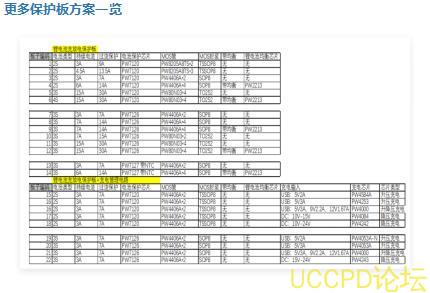

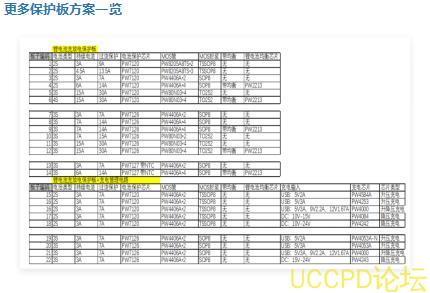

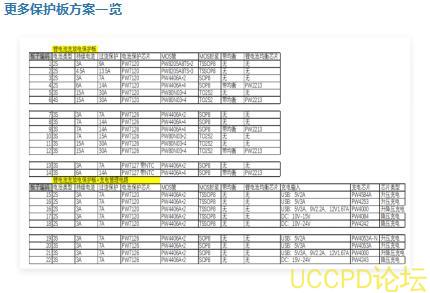

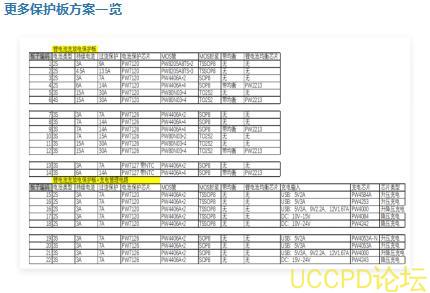

如果你的産品需要更高的持續電流（如8A 以上），建議考慮陞級爲 PW4406A 方案（編碼 3/4 ），可以在衕樣的 PW7120 主控基礎上實現更大的放電能力。
