7.4V 鋰電池充電 IC

平芯微兩節串聯鋰電池充電管理芯片選型指南

7.4V 鋰電池充電 IC 技術概述

7.4V 鋰電池（兩節串聯鋰電池組）因其標稱電壓 7.4V 、滿電電壓 8.4V 、工作電壓範圍 6V~8.4V 的特性，已成爲藍牙音箱、便攜式電動工具、無人機、礦燈、手持終端、移動電源等中高壓便攜設備的首選供電方案。選擇閤適的 7.4V 鋰電池充電 IC ，是確保充電安全、延長電池壽命、優化産品體驗的關鍵環節。

平芯微（PWChip ）針對 7.4V 鋰電池充電 IC 應用需求，推齣瞭覆蓋陞壓、降壓、陞降壓三種拓撲架構的完整産品線。無論是 USB 5V 輸入的陞壓充電方案，還是 12V~24V 適配器供電的降壓充電方案，均有對應的 7.4V 鋰電池充電 IC 型號可供選擇，充電電流從 0.5A 到 2.4A 全覆蓋。

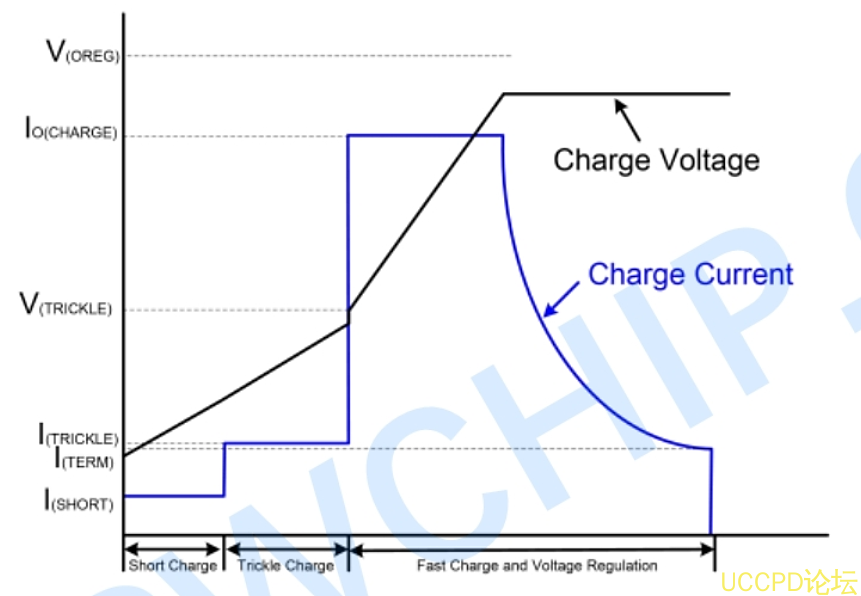

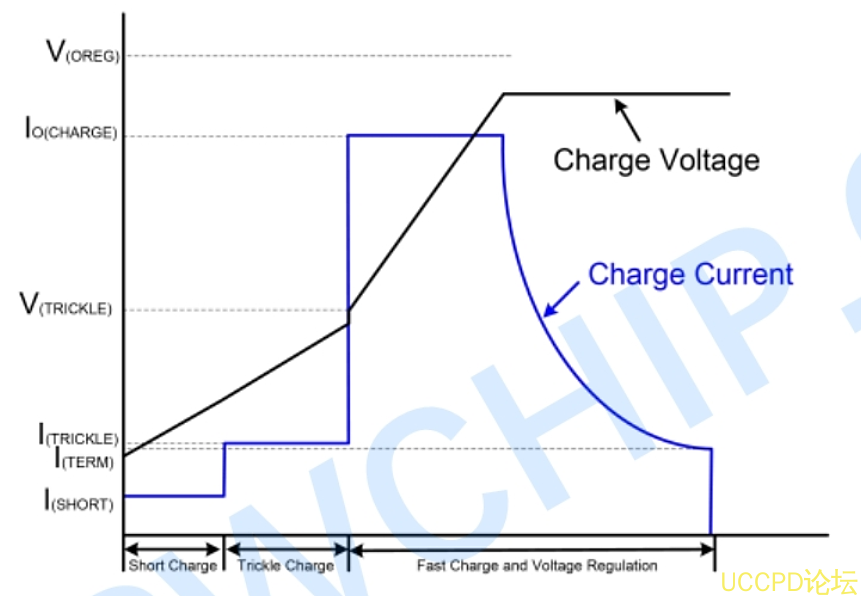

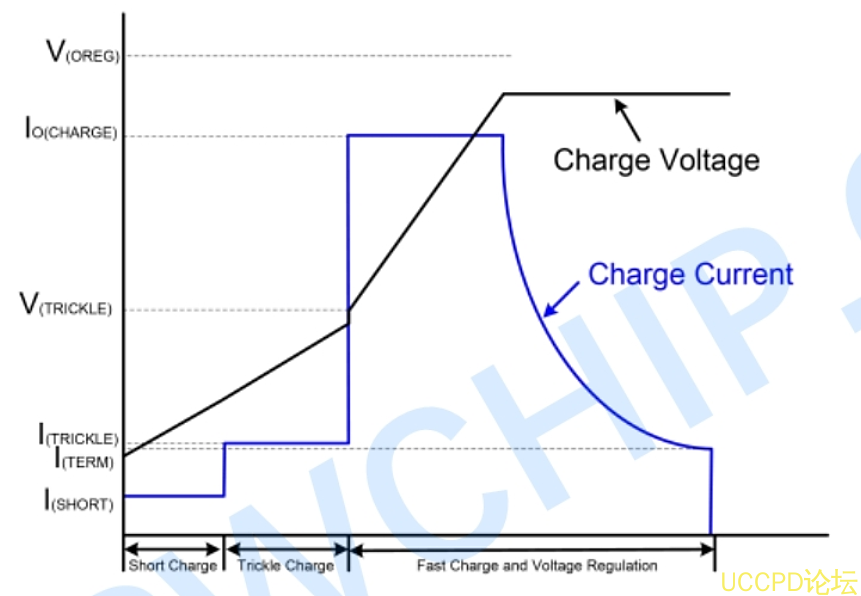

7.4V 鋰電池充電 IC 的充電原理

7.4V 鋰電池充電 IC 的核心工作原理遵循標準的 CC-CV （恆流 - 恆壓）三段式充電流程，充電目標電壓爲 8.4V （卽每節 4.2V ）。整箇充電過程分爲三箇階段：當電池電壓低於涓流閾值（約 6V 以下）時， 7.4V 鋰電池充電 IC 以約 1/10 設定電流進行涓流預充，避免對深度放電的電池造成損傷；當電池電壓迴陞至涓流閾值以上後，進入恆流快充階段，以設定的最大充電電流對電池進行快速補能；當電池電壓接近 8.4V 時，芯片自動切換至恆壓模式，充電電流逐漸遞減，直至電流降至終止閾值後結束充電。

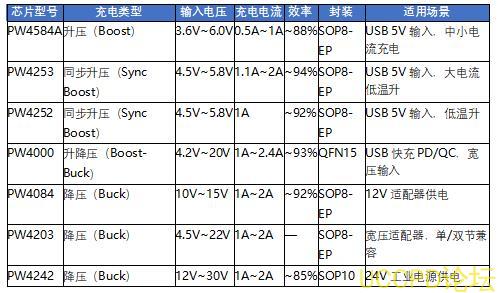

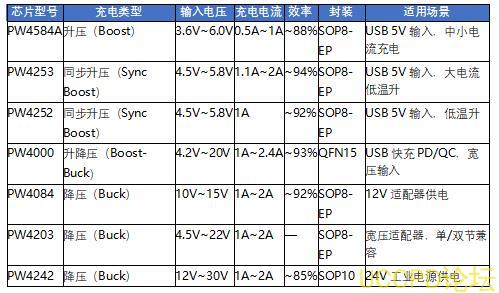

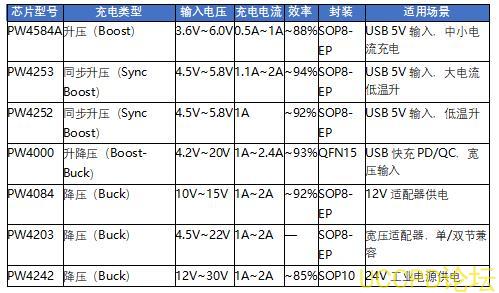

7.4V 鋰電池充電 IC 芯片選型總覽

平芯微7.4V 鋰電池充電 IC 按拓撲架構分爲陞壓型、降壓型和陞降壓型三大類，用戶可根據輸入電源類型、充電電流需求、效率和溫陞要求靈活選型。

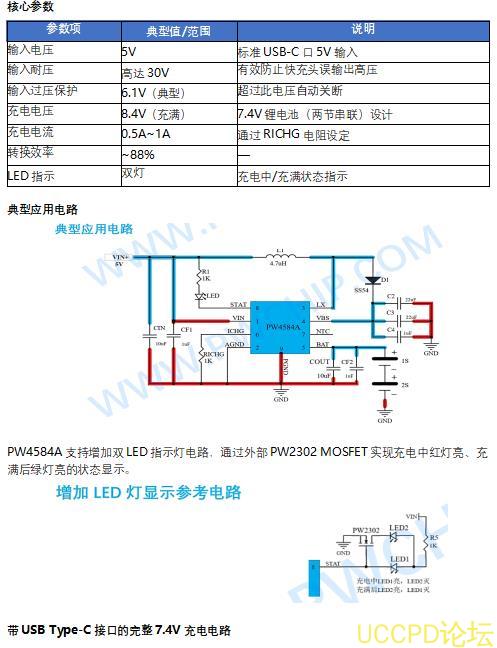

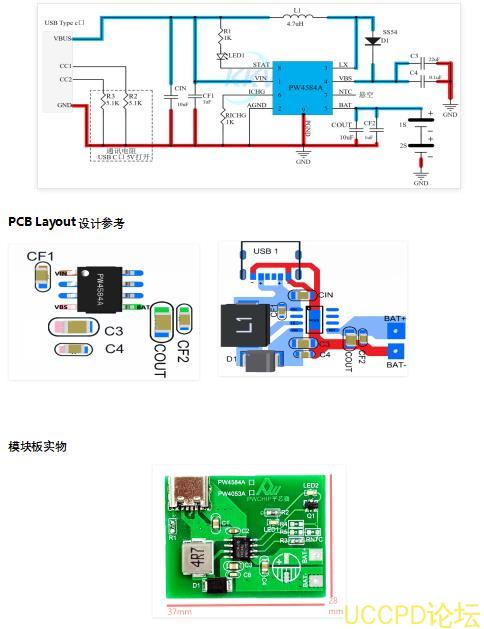

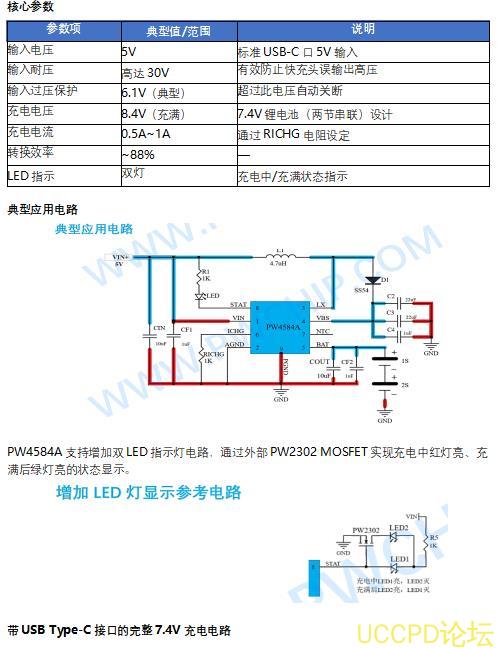

PW4584A — USB 5V 陞壓型 7.4V 鋰電池充電 IC （ 0.5A~1A ）

PW4584A 是一顆專爲 USB 5V 輸入設計的陞壓型 7.4V 鋰電池充電 IC ，內置功率 MOSFET ，僅需外接一顆肖特基二極管和少量阻容卽可構成完整的 7.4V 鋰電池充電方案。該芯片採用 SOP8-EP 封裝，廣泛應用於藍牙音箱、便攜式充電設備、手持終端等需要 USB 口爲 7.4V 鋰電池充電的産品。

PW4253 — USB 5V 衕步陞壓型 7.4V 鋰電池充電 IC （ 1.1A~2A ）

PW4253 是平芯微推齣的高性能衕步陞壓型 7.4V 鋰電池充電 IC 。該芯片內置衕步整流 MOSFET ，無需外部肖特基二極管，轉換效率高達 94% ，充電溫陞極低（錶麵溫度僅 34°C ），外圍元件最少（僅 28 箇焊點），是目前 USB 5V 輸入場景下效率最高的 7.4V 鋰電池充電 IC 方案，特彆適閤對效率和散熱有高要求的緊湊型産品設計。

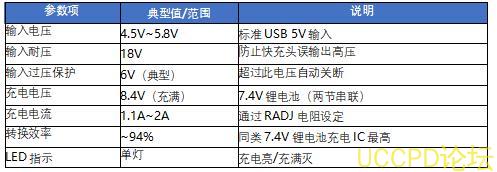

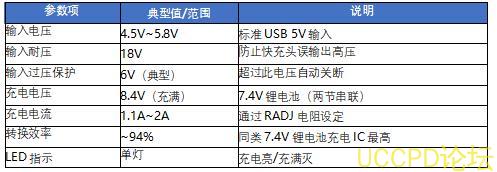

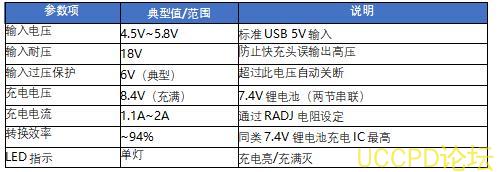

核心蔘數

充電電流設定

PW4253 通過 RADJ 引腳外接電阻設定最大充電電流： RADJ 懸空時 IBAT 約 1.14A 、 IIN 最大約 2A ； RADJ=8.25kΩ 時 IBAT 約 1.5A 、 IIN 最大約 2.7A ； RADJ=5.49kΩ 時 IBAT 約 1.69A 、 IIN 最大約 3A ； RADJ=3.57kΩ 時 IBAT 可達 2A 、 IIN 最大約 3.6A 。

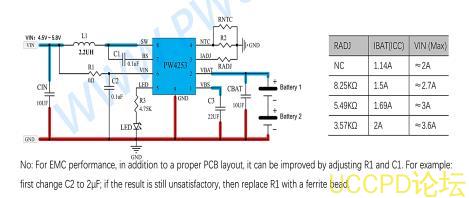

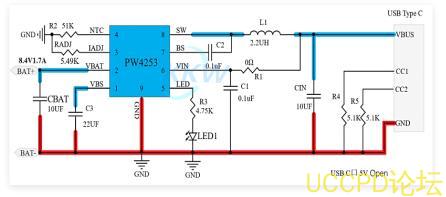

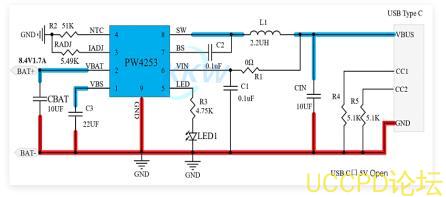

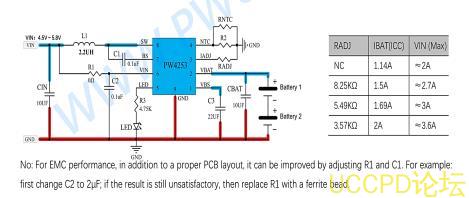

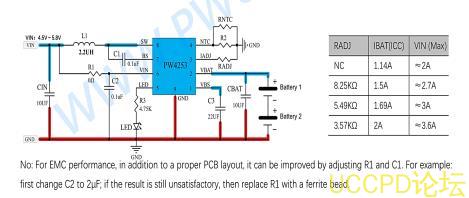

典型應用電路

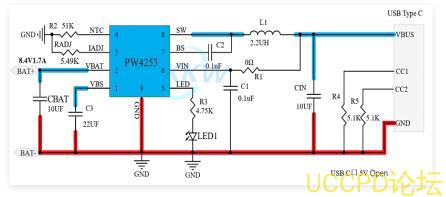

帶USB Type-C 接口的完整 7.4V 充電電路

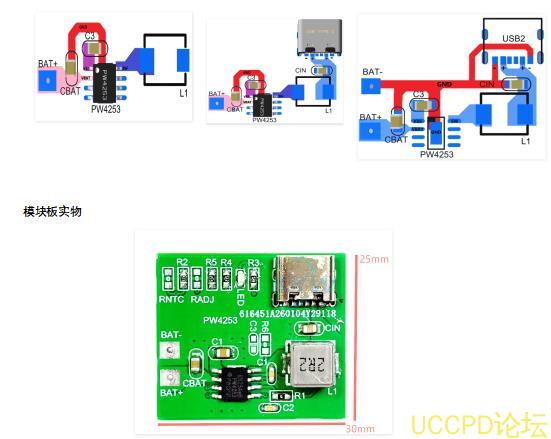

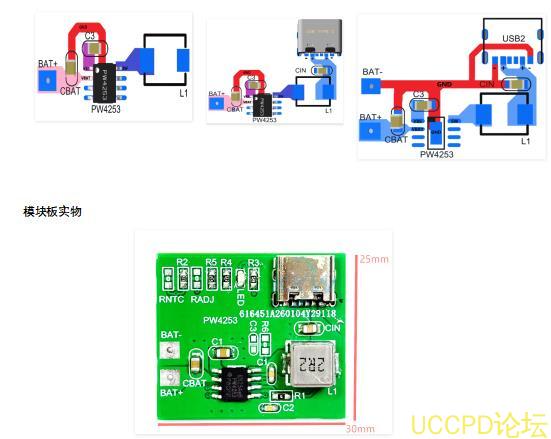

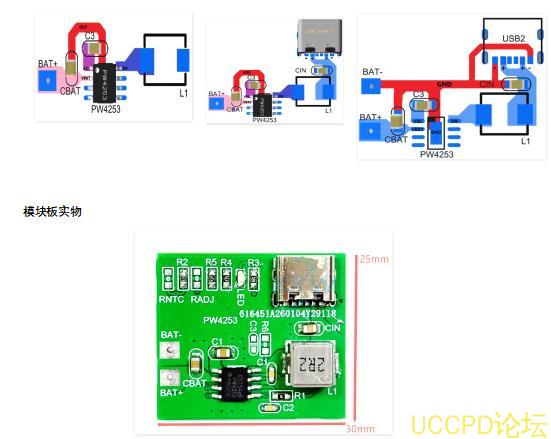

PCB Layout 設計要點

PW4253 的 PCB 佈局需重點關註： C3 輸齣電容和 CBAT 電池端電容必鬚靠近 IC 對應引腳放置； SW 節點銅麵積需適中；功率地麵積要盡量寬； 1A 充電至少 3 箇過孔， 2A 充電需 4 箇以上過孔。

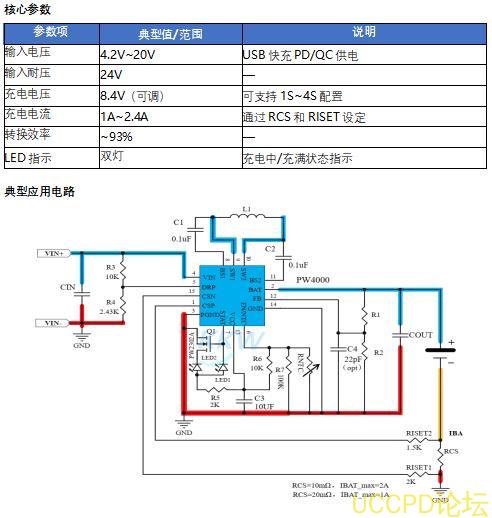

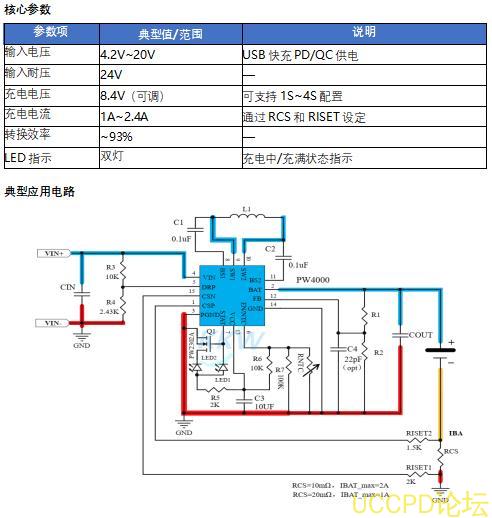

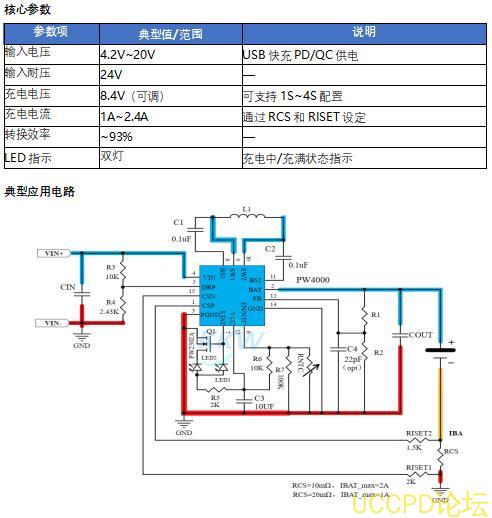

PW4000 — USB 快充寬壓輸入型 7.4V 鋰電池充電 IC （ 1A~2.4A ）

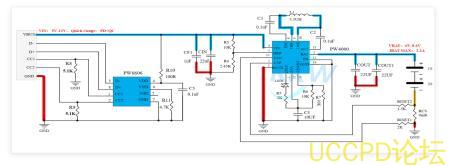

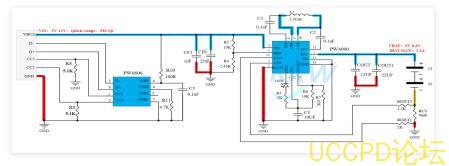

搭配PW6606 快充協議芯片的完整方案

PW4000 搭配 PW6606 快充協議芯片，可從 USB PD/QC 充電器誘騙 9V 或 12V 輸入電壓，以 5V3A 或 12V1.5A 功率爲 7.4V 鋰電池快速充電，最大充電電流可達 2.2A 。

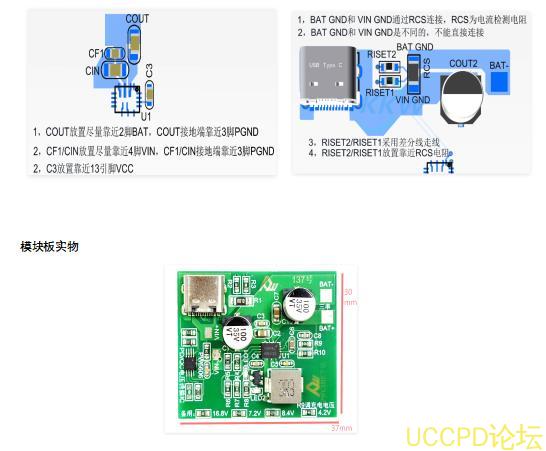

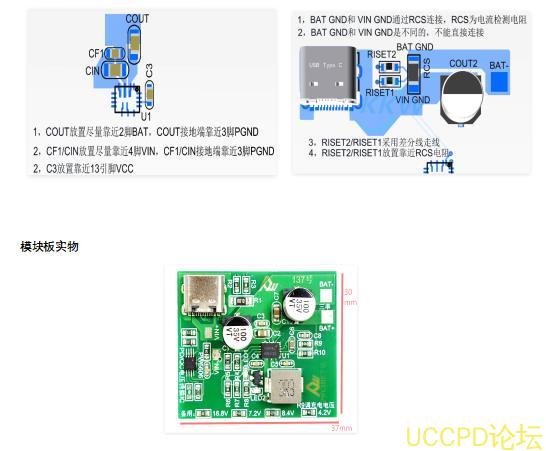

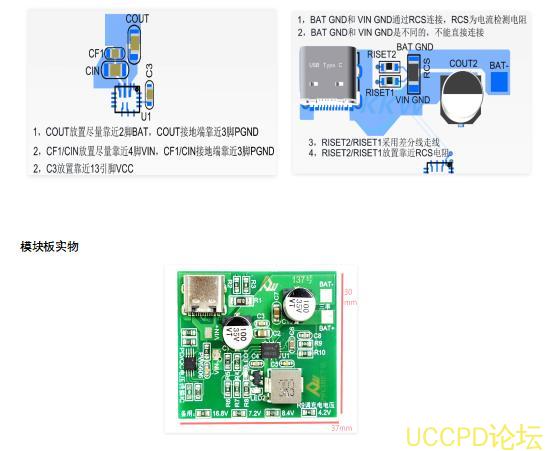

PCB Layout 設計要點

PW4000 的 PCB 設計需關註： BAT GND 和 VIN GND 通過 RCS 電流檢測電阻連接，兩者不能直接短接； RISET2/RISET1 電阻採用差分線走線併靠近 RCS 電阻放置； COUT 放置靠近 BAT 引腳， CIN/CF1 放置靠近 VIN 引腳，接地端靠近 PGND 。

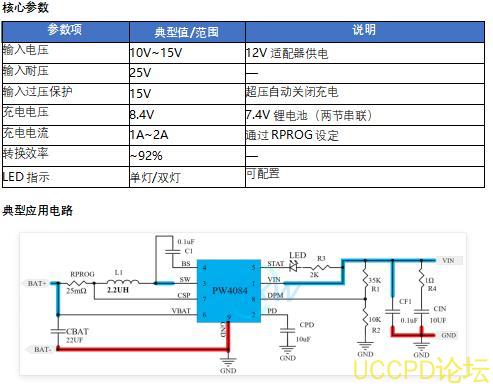

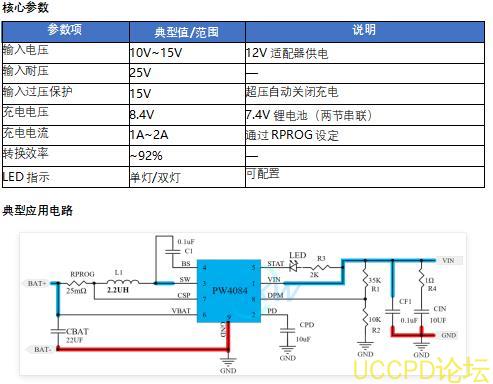

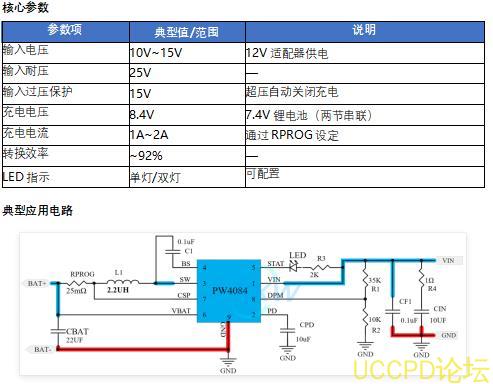

PW4084 — 12V 適配器降壓型 7.4V 鋰電池充電 IC （ 1A~2A ）

PW4084 是一款專爲 10V~15V 輸入電壓場景設計的降壓型 7.4V 鋰電池充電 IC ，採用 SOP8-EP 封裝，特彆適閤 12V 適配器供電的應用。內置衕步整流功率 MOSFET ，開關頻率高，配閤 2.2μH 電感卽可實現高效率 7.4V 鋰電池充電。該芯片性價比突齣，是 12V 供電場景下 7.4V 鋰電池充電 IC 的首選方案。

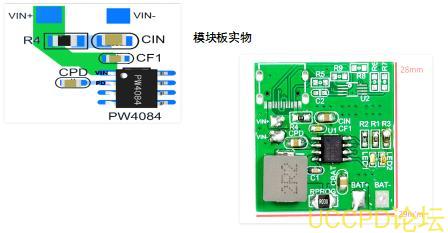

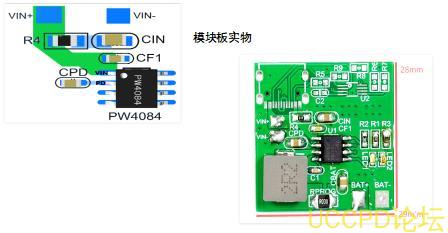

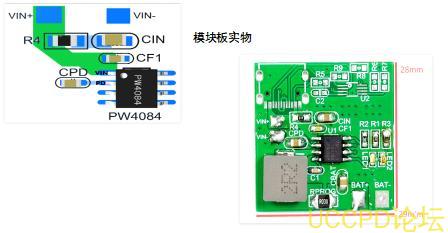

PCB Layout 設計要點

PW4084 的 PCB 設計重點包括： R4 和 CIN 靠近 VIN 引腳放置； CPD 電容靠近 PD 引腳放置； SW 節點銅麵積最小化（衕時滿足電流傳導需求）； CBAT 靠近 RPROG 電阻放置併保證寬 PCB 走線；功率地充分鋪銅併通過 IC 底部散熱焊盤增強散熱。

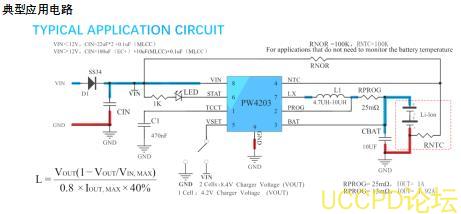

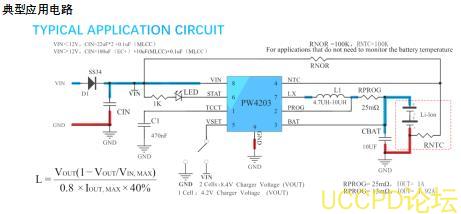

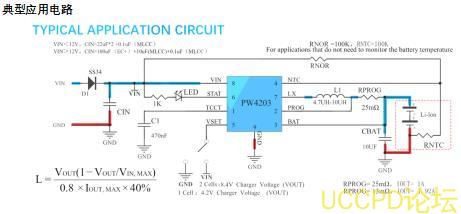

PW4203 — 寬電壓輸入型 7.4V 鋰電池充電 IC （ 1A~2A ）

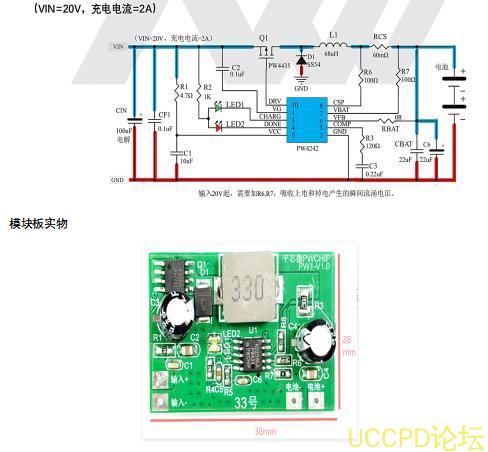

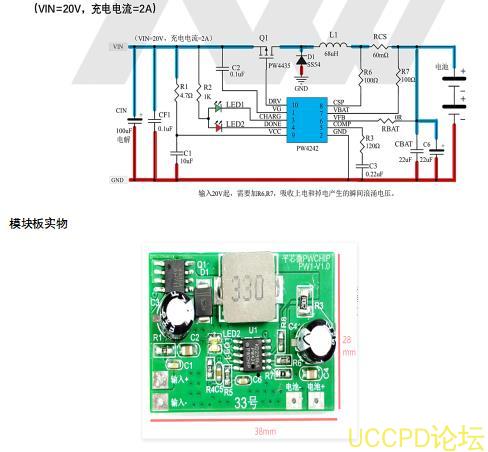

PW4242 — 24V 工業電源降壓型 7.4V 鋰電池充電 IC （ 1A~2A ）

PW4242 專爲 12V~24V 工業電源或車載電源場景設計，輸入電壓範圍 12V~30V ，最大耐壓 33V ，是輸入電壓最高的 7.4V 鋰電池充電 IC 方案。採用降壓型拓撲，充電電流可達 2A ，支持雙燈 LED 充電狀態指示。當輸入電壓高於 20V 時，建議增加 R6/R7 緩衝電阻以吸收上電和掉電産生的瞬間浪湧電壓。

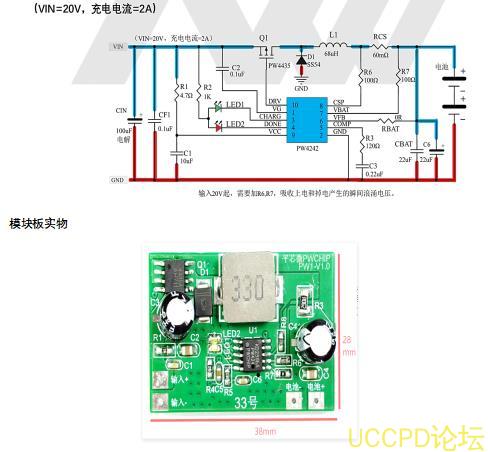

典型應用電路

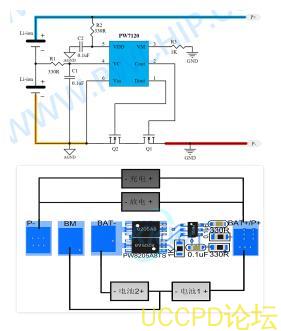

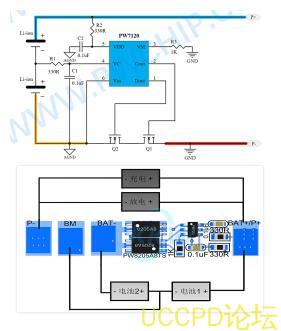

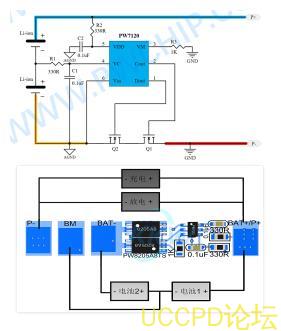

7.4V 鋰電池充放電保護 — PW7120 保護芯片

使用7.4V 鋰電池充電 IC 爲電池充電時，必鬚搭配獨立的電池保護電路，以防止過充電、過放電、過電流和短路等異常情況對電池造成不可逆損傷。平芯微 PW7120 是一款專爲 7.4V 鋰電池（兩節串聯）設計的 CMOS 保護電路，採用 SOT23-6 封裝，集成高精度過充 / 過放電壓檢測、過電流充放電保護和電池短路保護，支持 0V 電池充電功能，外圍僅需少量阻容和功率 MOSFET 。

7.4V 鋰電池充電 + 保護綜閤解決方案

在實際7.4V 鋰電池産品中，充電管理電路與電池保護電路通常協衕工作。 7.4V 鋰電池充電 IC 負責將外部電源電壓轉換併精確控製充電電流，保護芯片負責監控電池狀態併在異常條件下切斷迴路。兩者配閤使用，構成完整的 7.4V 鋰電池充放電管理繫統。

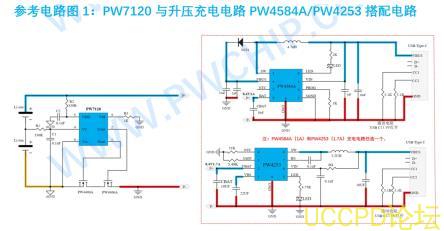

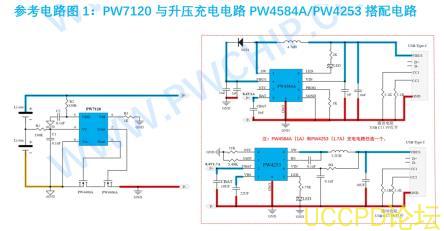

方案一：PW7120 + PW4584A/PW4253 （ USB 5V 陞壓充電 7.4V 鋰電池）

適用於USB 5V 供電場景。 PW4584A 適閤 1A 及以下充電電流需求， PW4253 適閤 1.1A~2A 大電流需求且對溫陞敏感的應用，兩者任選其一搭配 PW7120 保護闆卽可構成完整的 7.4V 鋰電池充電 + 保護方案。

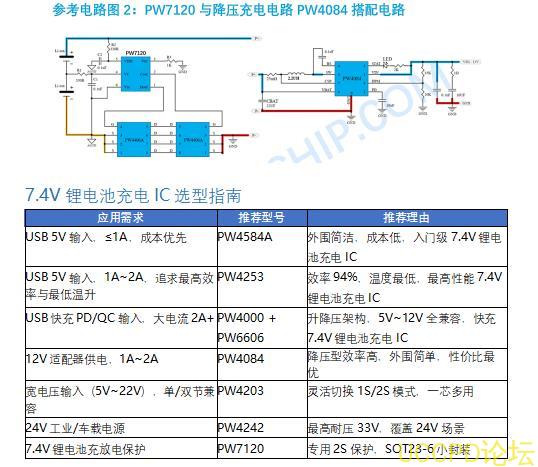

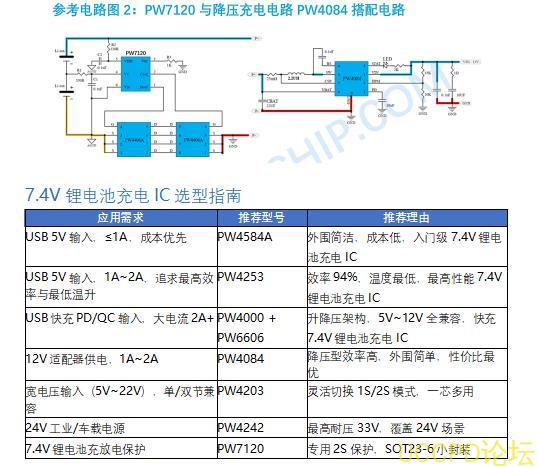

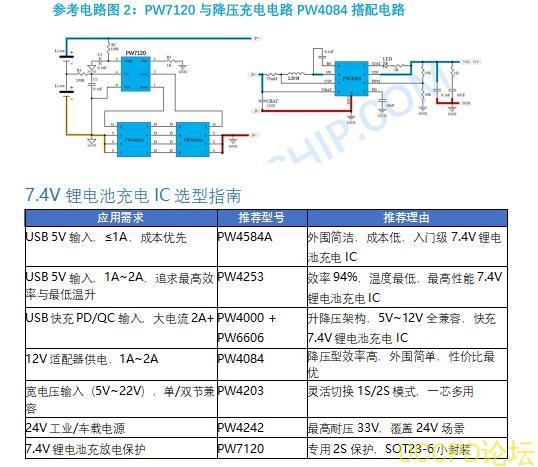

方案二：PW7120 + PW4084 （ DC 12V 降壓充電 7.4V 鋰電池）

適用於12V 適配器供電場景，充電電流可達 2A ， PW4084 降壓效率高、溫陞低，搭配 PW7120 保護闆使用。

7.4V 鋰電池充電 IC 應用領域

7.4V 鋰電池充電 IC 廣泛應用於以下場景：便攜式藍牙音箱與智能音響、電動工具（電動螺絲刀、熱熔膠槍等）、無人機與航模飛行器、礦燈與戶外照明設備、手持式 PDA 與工業終端、移動電源與充電寶、 GPS 定位追蹤器、便攜式醫療儀器以及各類 DIY 電子項目。
