高输入电压 （OVP ）
一般描述
PW2606 是一款前端过压和过流保护器件。它实现了 2.5V 至 40V 的宽输入电压范围。过压阈值可通过外部编程或设置为内部默认设置。集成电源路径 nFET 开关的超低电阻确保了电池充电系统应用的更好性能。它可以提供高达 2A 的电流以满足电池供电系统的需求。它集成了过温保护、关断和自动恢复电路以及迟滞功能，可防止过流事件。该器件采用超小型 SOT23-6L 封装，非常适合小 PCB 面积应用。
特征
l MAX大 输入电压：40V
l MAX大 负载电流：2A
l 极低功率路径电阻：100mΩ（典型值）
l 固定内部过压保护门限：6.1V / 6.8V （典型值）
l OVP响应时间：50ns
l 内部 15ms 启动或 OVP 恢复延迟
l 内部软启动可防止浪涌电流
l 热关断保护和自动恢复
l 输出短路保护
l 符合 RoHS 标准且无卤素
l 紧凑型封装：SOT23-6L

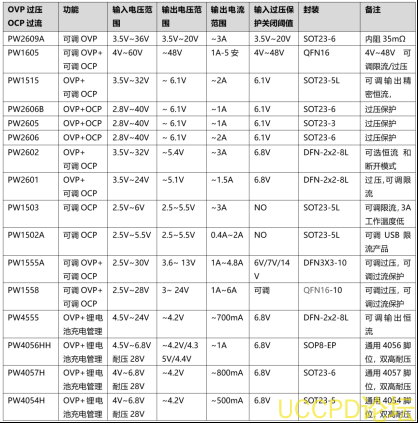

l 同系列产品 PW2609A，可调OVP过压点，内阻小3倍，输入输出压差更低
应用
l 可穿戴设备
l 移动设备
l n-Car设备

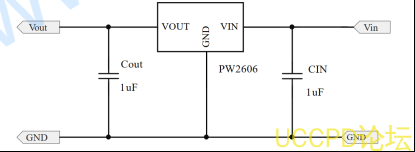

典型应用电路
引脚分配/ 说明
|
引脚编号 |
引脚名称 |
功能 |
|
1，2，5，6 |
GND |
电源接地引脚 |
|
3 |
VIN |
电源输入引脚。将 V IN 引脚连接在一起。通过将至少0.1uF MLCC接地来解耦高频噪声。 |
|
4 |
VOUT |
输出电压引脚。内部FET的源极侧。将 V OUT 引脚连接在一起以实现正常操作。 |
产品芯片
推荐工作范围
|
象征 |
项目 |
值 |
单位 |
|
VIN |
输入电源电压 |
2.8 ~ 20 |
V |
|
IOUT |
继续输出电流 |
≤ 2 |
A |
|
TOPR |
工作温度 |
-40 to +85 |
℃ |
|
C IN |
输入电容 |
1 |
u F |
|
C OUT |
输出负载电容 |
1 |
u F |
|
象征 |
项目 |
值 |
单位 |
|
VIN |
输入电压 |
-0.3~40 |
V |
|
IOMAX大 |
MAX大 输出继续负载电流 |
2 |
A |
|
PDMAX大 |
功耗 |
0 .5 |
W |
|
RθJA |
热阻 |
220 |
℃ /W |
|
TJ |
结温 |
-40 ~ +150 |
℃ |
|
T STG |
储存温度 |
-55 ~ +150 |
℃ |
|
T SOLDER |
封装引线焊接温度 （10s） |
260 |
℃ |
Absolute 参数
Note: Exceed these limits to damage to the device. Exposure to absolute MAX大imum rating conditions may affect device reliability.
电气特性
（除非另有说明，否则 VIN = 2.8V 至 40V，CIN=1uF，COUT=1uF，TA=25 °C。
